Contador de dispositivo de frambuesa Pi 2 DIY LED LAN (1 / 10 paso)

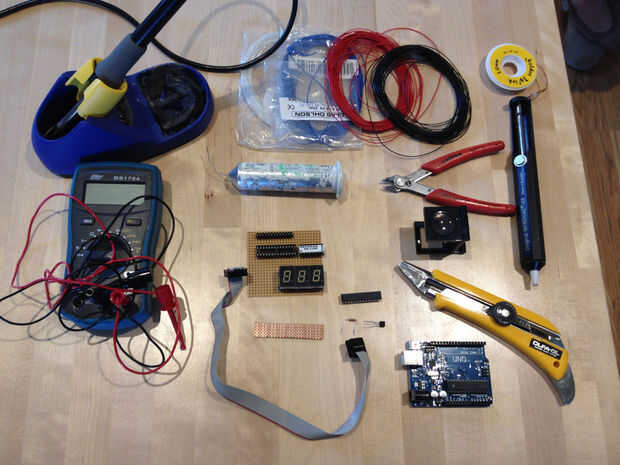

Paso 1: ¿Qué hardware se necesita?

  • Soldador con desoldar gadgets
  • Multimetro con probador de continuidad
  • Alambre
  • Perfboard
  • Lupe o lupa para verificar la soldadura
  • Aguda o x-acto cuchillo
  • Arduino Uno
  • pantalla de 7 segmentos de ánodo común de 3 piezas
  • IC de 28pin DIP AVR Atmega 328
  • Tomas de corriente
    • Estas son opcionales, pero resulta más fácil colarse los cables detrás de las ICs
  • Resistencias.
    • Utilicé una red de 180 ohm 8 DIP para los segmentos como estos encuentro conveniente para cosas como esta.
    • 220 ohmios para la conducción de la base de los transistores
  • Transistores NPN. Utilizamos el 2n2222.
  • Frambuesa Pi B, B + o 2.
  • Cable de cinta - 40 pins o 26. Podríamos utilizar 10 pines pero que podría arruinar la cabecera de RPI.
  • Conector header

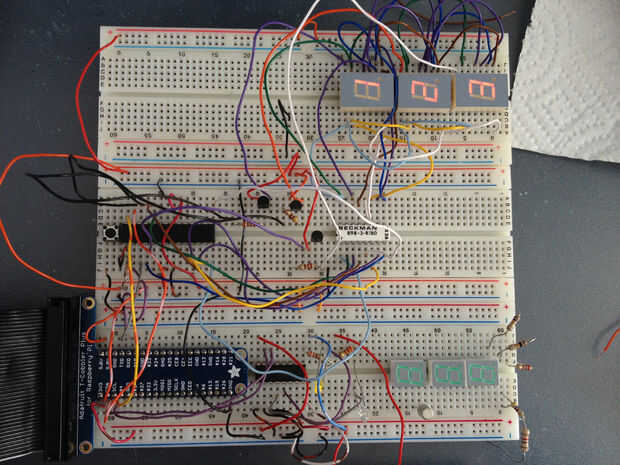

  • Breadboards. Opcional sólo puede reflash el gestor de arranque en la ONU, pero utilizamos la ONU programar el 328 en un protoboard. Sólo se realiza una vez.
