Construyendo una bicicleta zapata con un CNC ruteado marco el jiggernaut (8 / 11 paso)

Paso 8: Edificio el triángulo principal

En esta sección listaremos el orden en que se va medir, hacer frente y el triángulo delantero de la soldadura de juntas.  En este punto las zapatas deben limpiarse y debe tener un dibujo del marco que puede comprobar medidas contra.

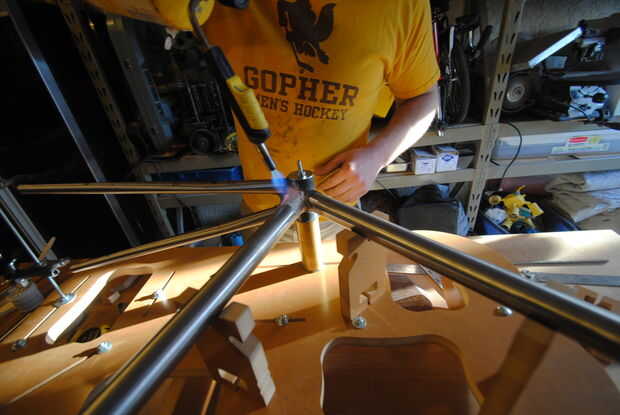

La primera que va abordar es el pedalier (BB) al tubo del asiento (ST).  Inserte el ST en el BB, trazar el perfil y frente del tubo.  Configurar la plantilla para que el soporte inferior está atornillado y seleccione el bloque vee correcto para el diámetro de la ST.  Áspero el extremo del tubo con papel de lija y luego limpiar la articulación de cualquier contaminación (aceite, pintura, etc...) con un disolvente y un trapo.  Re y al final de Zapata y el tubo de flujo la BB encajan el tubo en el BB.  Coloque el ST en el bloque v y utilice un cable de seguridad para fijar el tubo en la uve.  Verifique todo y luego de la soldadura de la articulación.

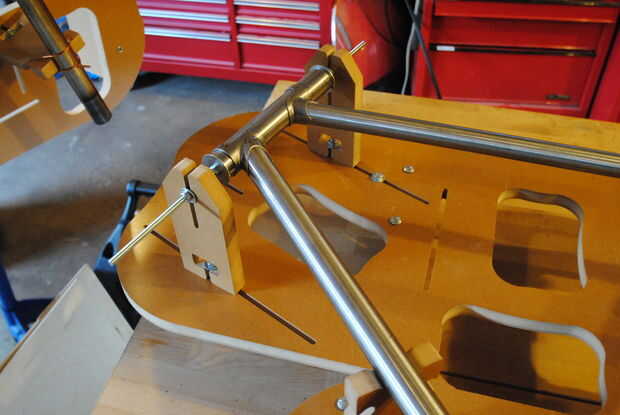

La siguiente que vamos a hacer es la pipa (DT) al tubo de dirección (HT).  Hacer frente a la articulación y la plantilla de la HT y la DT y comprobar ese ángulo.  Ajuste hasta que se cierre y el empalme de la soldadura.

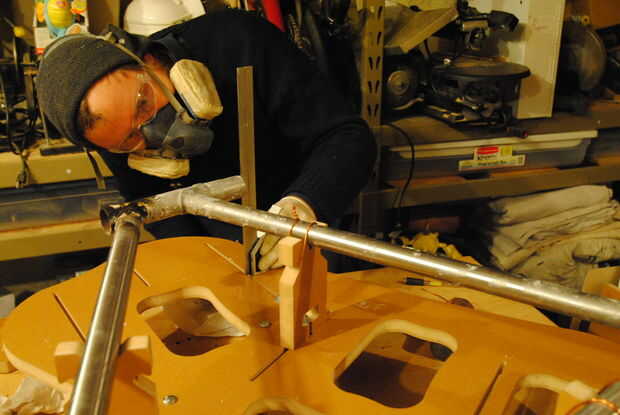

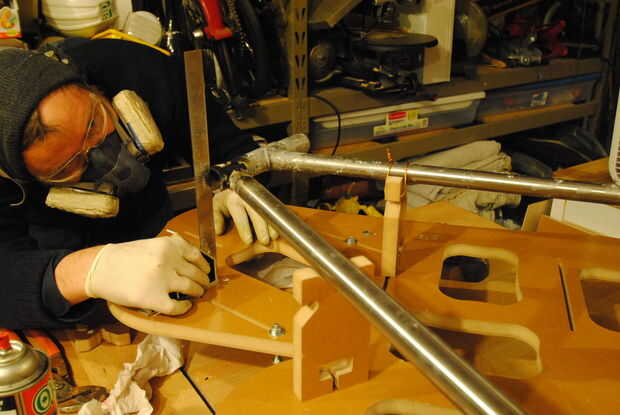

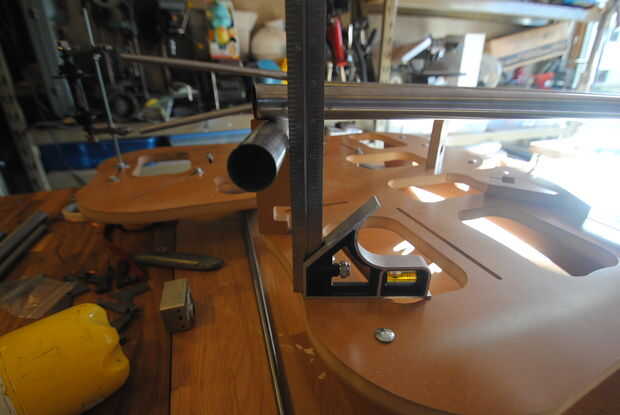

El DT para BB es la articulación próxima.  Consulte el marco plano y áspero cortar el despegue unos 3/4" de demasiado tiempo.  Insértela en el BB.  Volver a la plantilla el HT que es paralelo a la placa posterior (se puede hacer utilizando un cuadrado para medir cada extremo de la HT) y el DT.  Enfrentar, limpiar, flujo, plantilla y soldar esta articulación.

En la parte superior del tubo (TT) a empalme de la HT.  Para ello, al igual que el DT a empalme de la HT.

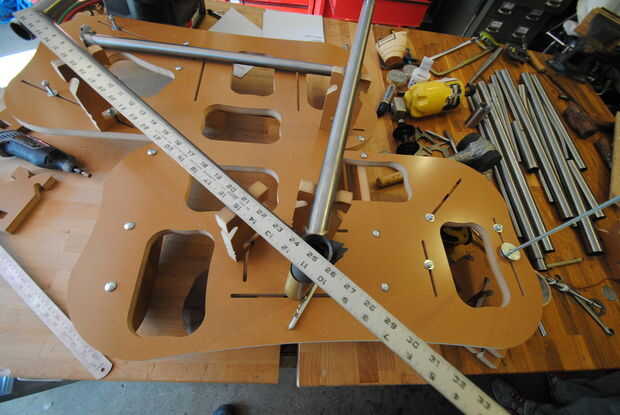

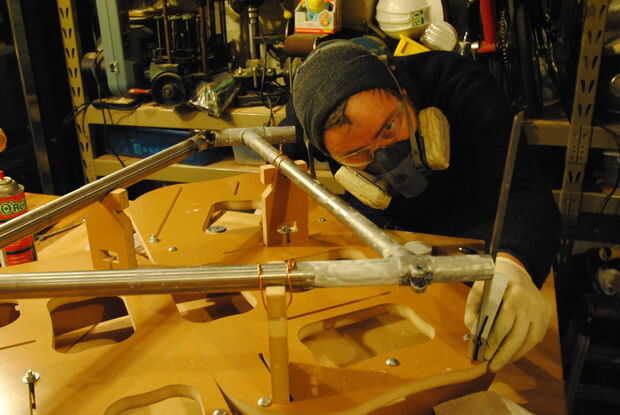

La última es que requiere la paciencia de la mayoría.  Una vez más, consulte a su dibujo para determinar la longitud del tubo y corte áspero el tubo un poco largo.  Deslice la orejeta de TT-ST sobre el extremo del tubo asegurándose de alinear con el TT - HT lug.  Esto puede hacerse colocando el conjunto sobre una superficie plana y girando las lengüetas para que ellos se registran correctamente unos a otros.  Rastrear y manejar el extremo del tubo.  En este punto podrá deslizar el estirón TT-HT, TT-ST estirón y TT en el HT y ST.  Medir ángulos, medida de su longitud esté el HT en paralelo con la placa y colocar bloques de vee bajo el TT.  Antes de que la soldadura, hay un paso nuevo que agregamos.  Necesitamos perforar un orificio de 1/16 de pulgada en el HT a lo largo de la línea central de la TT.  Esto se oculta debajo de la oreja y se utiliza como un orificio de escape de aire durante la soldadura.  Limpiar y las juntas de flujo y dos salientes de la soldadura.

¡ Felicitaciones, has completado el triángulo delantero!
