Construyendo una bicicleta zapata con un CNC ruteado marco el jiggernaut (5 / 11 paso)

Paso 5: Cortar tubo

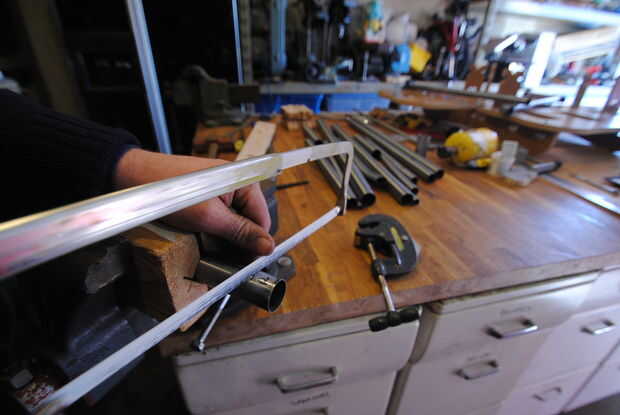

Hay muchos métodos para tubos de inglete, este es uno de los métodos más simples y puede realizarse con una sierra y un archivo.

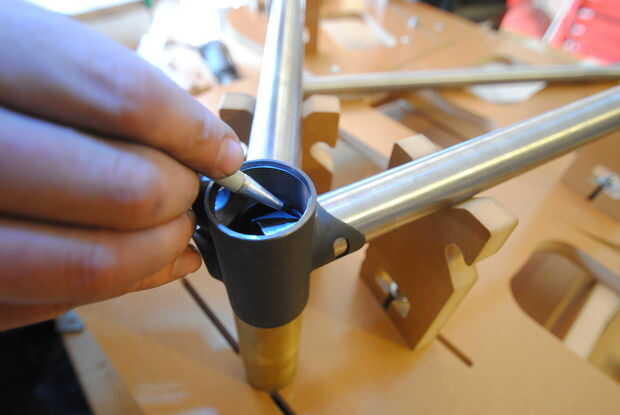

El primer paso es trazar el perfil del corte en el extremo del tubo.  Puede utilizar un escribano o un marcador con punta fino para esto.

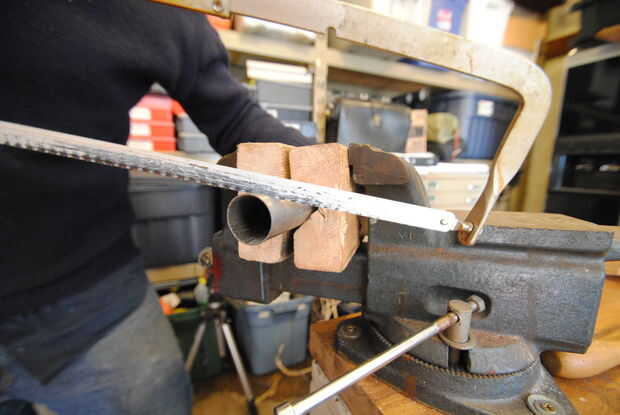

A continuación, sujete el tubo en una prensa de tornillo (con garras blandas).  Tomar la sierra, hacer luz, cortes controlados que son tangentes al perfil trazado en el tubo.  Está bien dejar un pequeño espacio entre el corte de la sierra y la línea trazada.  Trabajar su camino alrededor de la circunferencia de la corte de tubo tan profundo al tiempo que aún dejando intacta la línea del perfil.  Cuando haya terminado debe tener unos cortes ásperos alrededor del tubo.  Siguiente corte axial desde el extremo del tubo hasta los cortes de perfil que acaba de hacer.  Lo que estamos haciendo aquí es crear algunas piezas que pueden apalancar suelto.

Utilizando unas pinzas, agarre los extremos del tubo y doblar hacia adelante y hacia atrás hasta que la pieza.  Esto dejará atrás el perfil de corte áspero.

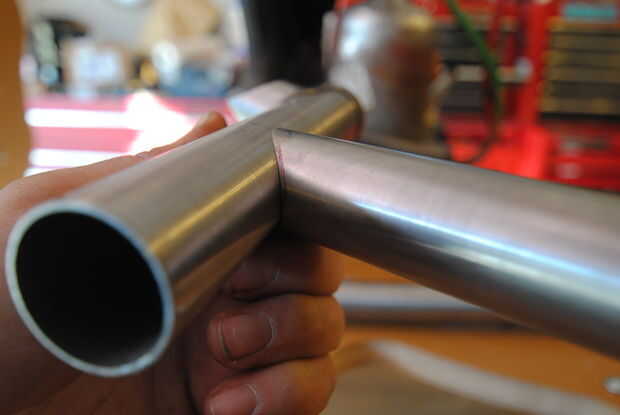

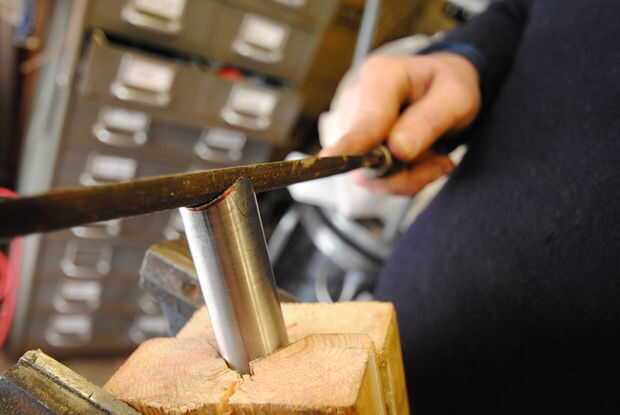

Ahora use una lima redonda media para terminar el perfil hasta la línea.  Ser paciente y prueba de ajuste el tubo de acoplamiento a menudo para asegurar que el ajuste es correcto.  Cuando haya terminado debe ser capaz de acoplar los tubos en el ángulo correcto con muy pequeñas diferencias entre ellos.
