Paso 4: montaje

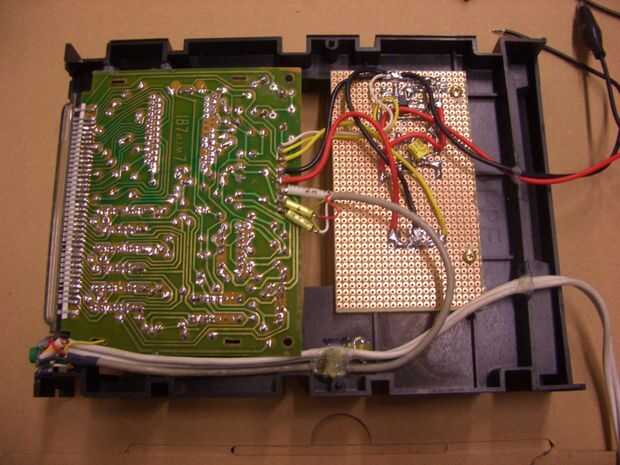

La fuente de alimentación que PCB se monta con tornillos. El vu-metro está montado con el pegamento caliente.

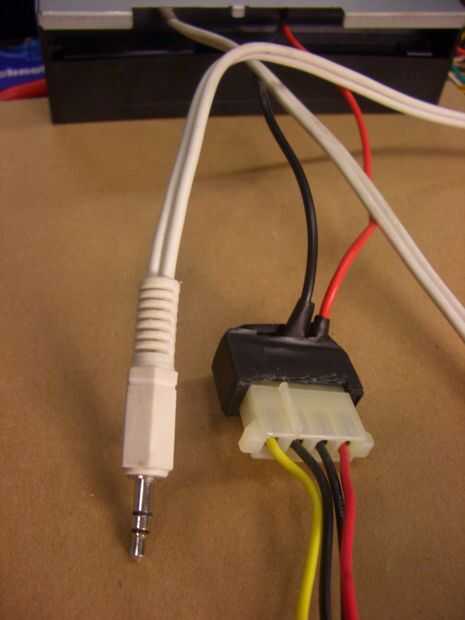

El enchufe estéreo de los CD-ROM está montado en el bastidor utilizando pegamento caliente.
Los cables se fijan con pegamento caliente a la estructura.

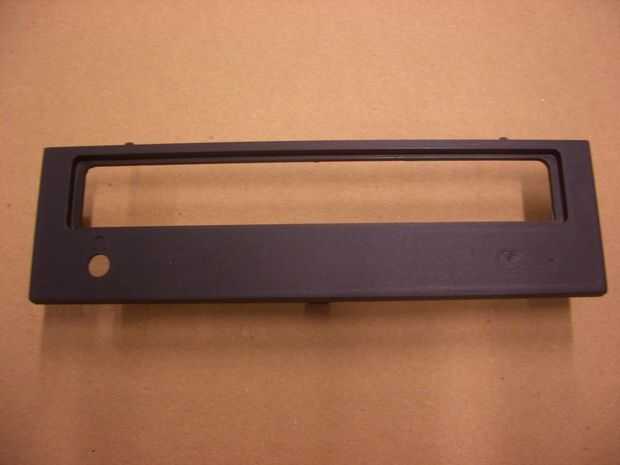

Después de que el pcb se monta tomar la placa, los agujeros del control de volumen y el led del pulsador se llenan de resina. No llene el orificio de los auriculares. Hacer un lijado. Después de que spray color nuevo en la placa frontal. Una placa blanca no se ve bien en un pc negro... :-)
Mientras que la seca de la placa hacer el cableado;
conectar + 15V a XS1-Pin 6, - 15V a XS1 pines 9, tierra a la XS1-Pin 7.
Conectar 10 XS1 pines a tierra, SX1-Pin 11 a + 5V.
Conecte el Audio mediante condensadores XS1 pines 1 y 2. condensadores de 1uF a hacer bien.
Ahora ajuste el medidor de vu. Encender la energía y no se aplique una señal de audio. Utilice R16 para ajustar el display para el punto cero. Sólo el primer resplandor de puntos.
Conecte el cable de audio a tu ordenador y poner la batidora al máximo. Poner en música y ajuste R5 y R6 a máximo. El punto 6 dB deberá brillar. Utilizar música con el bajo pesado en ella. Bajo aparece en ambos canales a la vez y usted puede ajustar los canales al mismo nivel. Prueba otros música y ajustes menores hasta que estés satisfecho.
¿OK, el vu-metro no se ajusta a los estándares definidos para medidores de vu... pero a quién le importa? La idea es tener un dispositivo de aspecto agradable, nada más... :-)

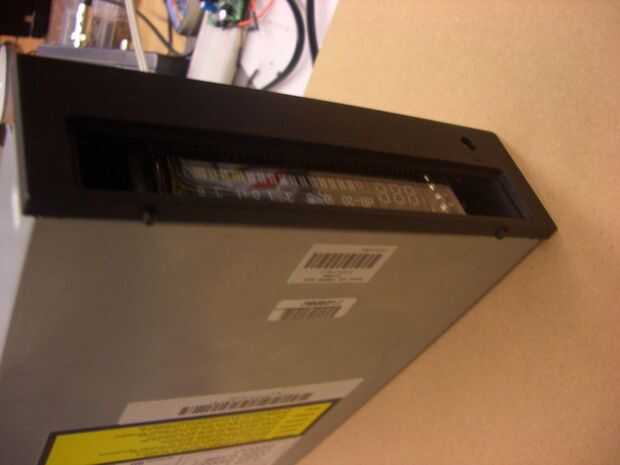

Tomar la placa ahora seca y poner alguna ventana acrílico dentro de la abertura de la gaveta de CD-ROM. Si te gusta puede salir del agujero, creo que queda mejor si cierra el orificio con una ventana. Las fotos son tomadas sin la ventana porque dejó una huella en él mientras lija los bordes y es necesario construir una nueva. Le puse en más adelante...
Juntar todas las piezas de la caja y montarlo en el ordenador...
