Construir una pantalla de LED de 7 segmentos enorme 8 dígitos rojos (4 / 12 paso)

Paso 4: El poder de soldadura alambres a cada franja de LED

compré unos 20 metros de cable de red con cable de cobre completo dentro. Me la pelaron el aislamiento gris del cable y los 4 pares de cables eran accesibles. Utilicé una perforadora para desenredar cada par de alambre (corte 5-6 metros de una vez y los desenrolle) (como esto chicos han hecho este clip: http://www.youtube.com/watch?v=hFX660cIa0o), de esta manera obtuve un montón de cables, 8 colores diferentes.
Cortar longitudes de cable igual y me la pelaron los extremos de cada longitud del alambre para prepararlos para soldar.

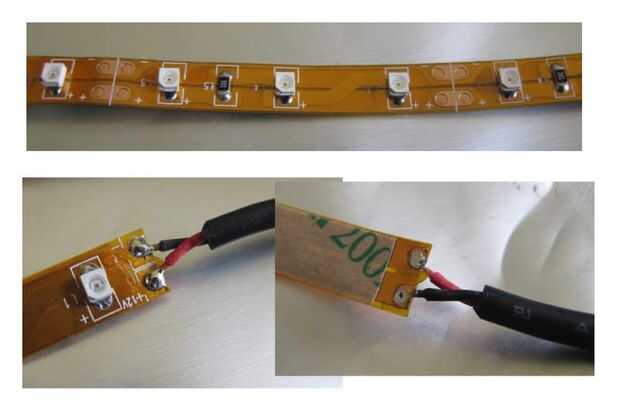

Para cada banda de LED que corte en el paso anterior, se soldar 2 cables: + 12 VCC y GND. Los puntos de separación de LED (las que entre cada par de dígitos) fueron soldados en forma un poco diferente puesto que eran necesarios 2 x 5cm tiras en paralelo. Después de ese paso,
Yo tenía un montón de tiras LED con cable en un extremo (pero no hay fotografías tomadas en ese momento, lo siento).
