Paso 1: Crear el patrón de papel pantalla de 7 dígitos

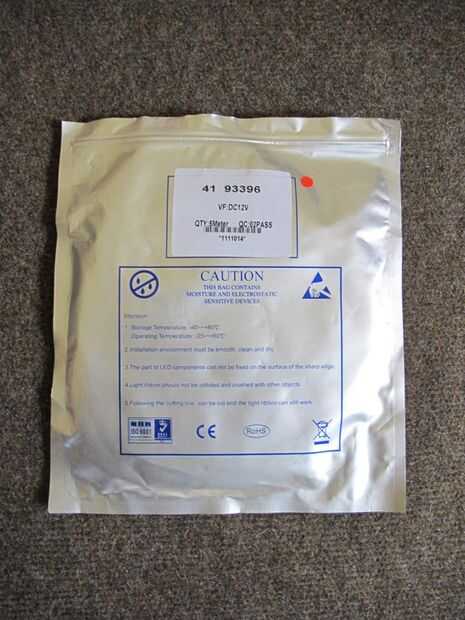

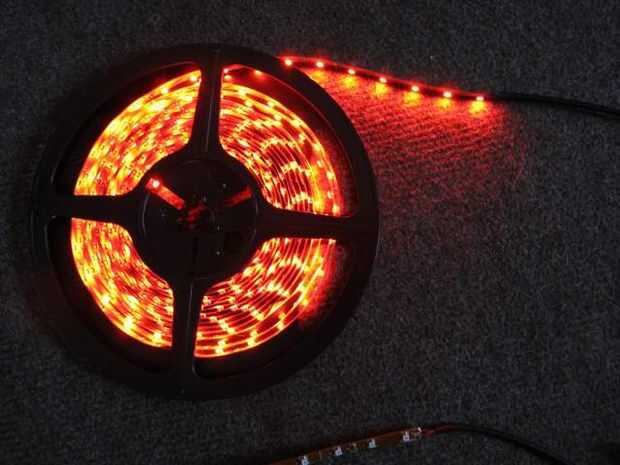

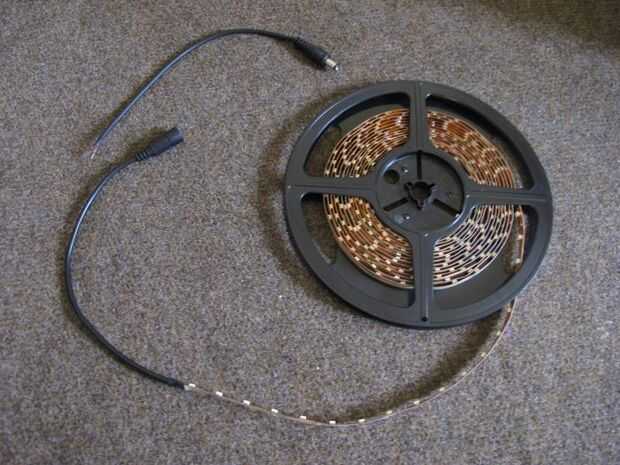

Los LED vienen en carretes y son alimentados por 12V. Puedo cortar la longitud deseada de la raya del LED, pero tenía que seguir unas reglas:

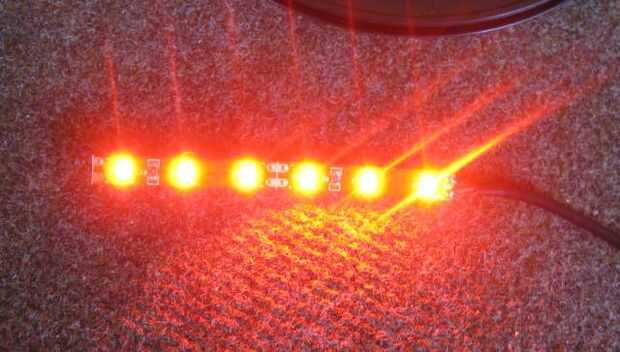

-mínima franja LED constan de 3 LED, esto es la longitud mínima de 5 cm (2 pulgadas)
-el segmento LED debe ser múltiples de 5 cm
-cada segmento LED debe tener 2 cables de alimentación en un extremo (+ 12V y GND)
Los segmentos de un dígito de 7 segmentos -LED tienen un específico ángulo - ver un pequeño LED de 7 segmentos display para entender lo que estoy hablando
Dígitos -LED tienen cierta separación entre ellos
-los puntos entre cada par de dígitos deben estar hechos de 2 pequeñas tiras en paralelo (tiras de 5cm)

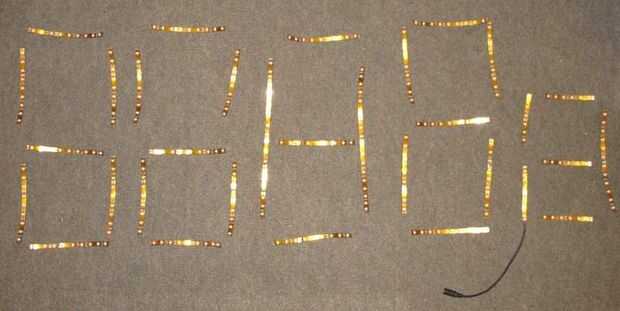

Así que aquí están las opciones: el display de 7 segmentos grandes utiliza 3 LED tiras de LED de 5cm (3 LEDs por banda), el pequeño utiliza 2 LED tiras x 5 cm.

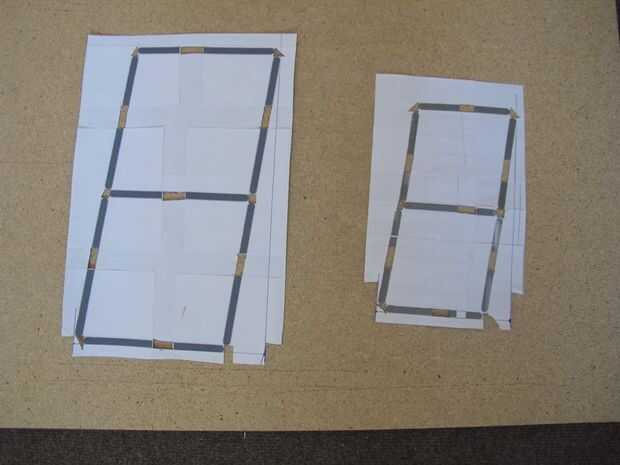

Para hacer el patrón de papel de dígitos de 7 segmentos, descargado de internet una imagen del display de 7 segmentos y escalar para encajar los 15 cm y 10 cm LED segmento tamaño longitudes. Ya que he utilizado 2 tipos de dígitos (pequeño y grande), fueron creados 2 tamaños de patrón de papel.
Al final, la gran cifra es 33cm de alto por 22cm de ancho y la pequeña cifra es 23cm de altura por 16cm de ancho.

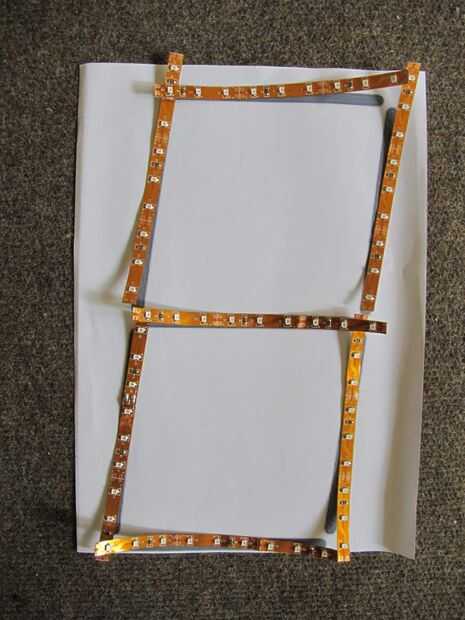

El papel usado era tamaño A4, 4 hojas poner con cinta de embalaje; éstos fueron impresos en casa con mi impresora personal. Después de eso, algunos cortes/agujeros fueron cortados en cada extremo de cada segmento sobre los patrones de papel para poder marcar los puntos donde encajar las tiras de LED - guías de montaje.
