Construir una misión que resolver (o tres) (3 / 14 paso)

Paso 3: Construcción de los carriles

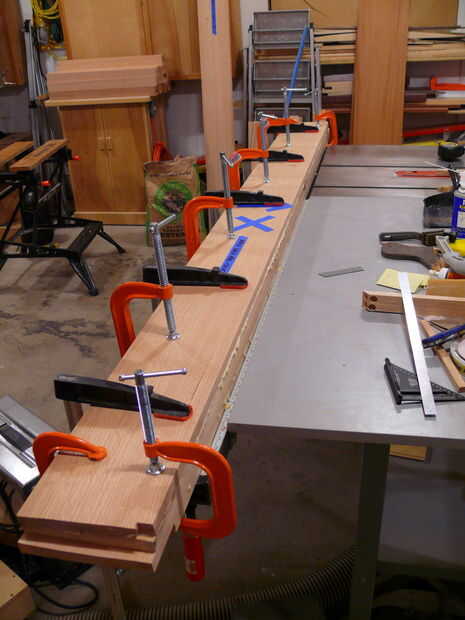

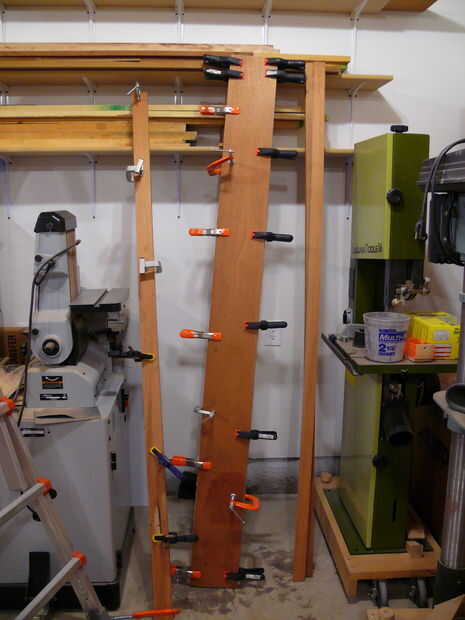

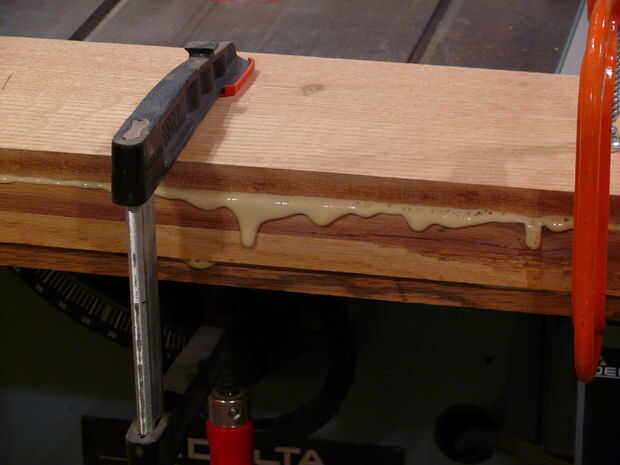

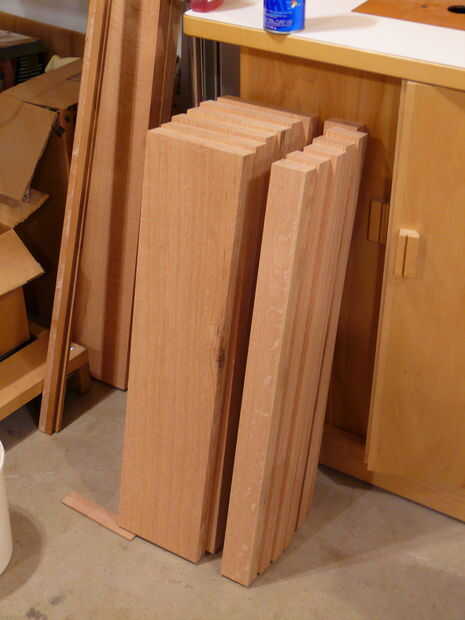

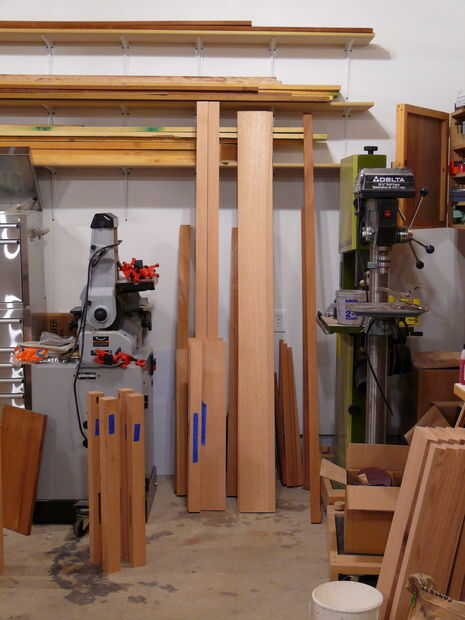

Compra de madera sólida gruesa y suficientemente amplia como para la máquina a un recto, grueso, carril es una proposición costosa.  Costos de madera más gruesos más y tratando de aplanar y dimensión que no es una tabla muy larga y amplia dentro de las capacidades de mi herramienta en este punto - para que - lo mejor es construir los carriles de material más fino.  Esto también tiene la ventaja de lo que le permite "enderezar" un Consejo que de lo contrario no podría ser candidato a algo así como un carril.  Opté por pegar dos 3/4" piezas de material para la construcción de los carriles.  Tratar de encontrar los tableros que se inclinó sobre el mismo para que sus fuerzas internas cancelar uno al otro y pegar con algún tipo de regla como guía.  En mi caso, he encontrado el perfecto fuerte, plana, regla en la regla de tope con mi sierra de mesa - funciono perfectamente :)  Una vez que el pegamento se curó, los rieles fueron limpiados y maquinados a dimensiones finales.

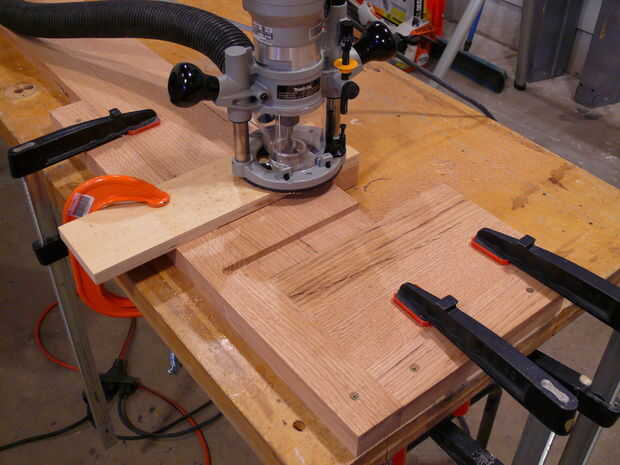

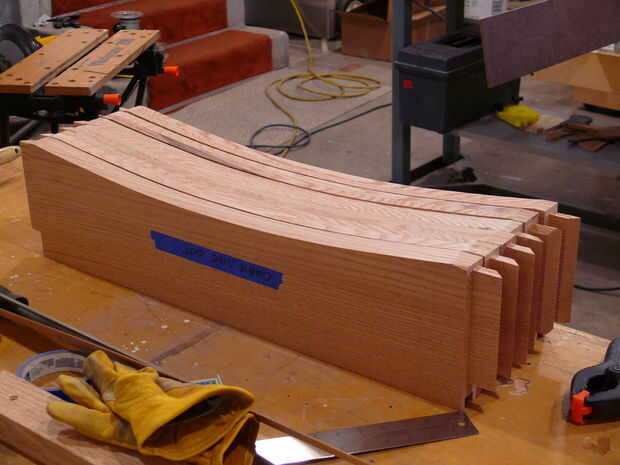

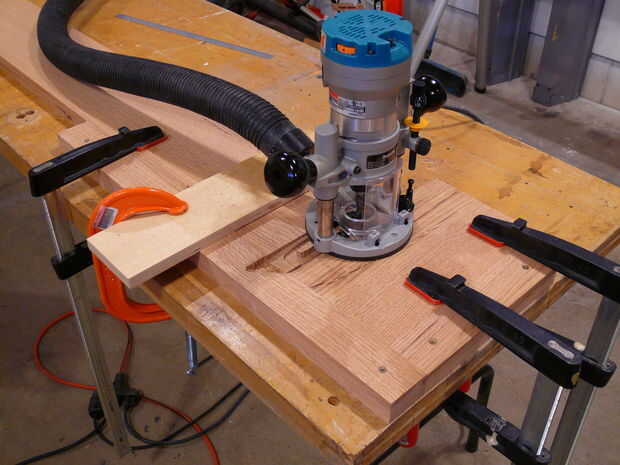

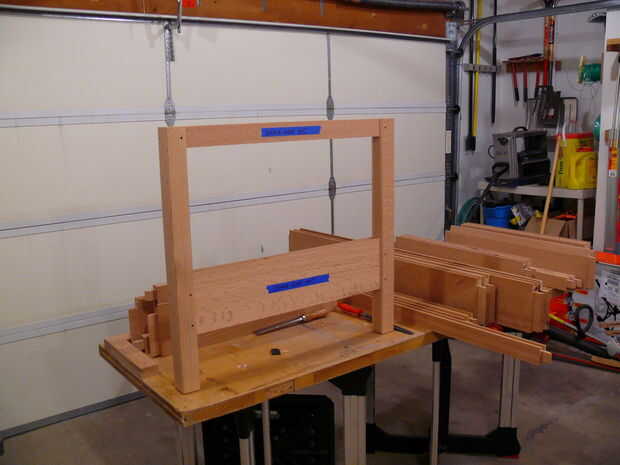

Luego vino el proceso de corte de los arcos y espigas.  Desde cortar las espigas de carril largo en la tabla VI estaba hacia fuera debido a su longitud y su peso (peligroso e inexacta), construí otro jig rápido con retazos que me permita cortar las espigas con un router.  Una vez que la instalación fue marcada en, corte las espigas fue rápida y precisa.

Las espigas en los rieles en realidad son inglete a 45 grados e interior de las piernas.  Este inglete se realizó a continuación con una sierra de inglete.  Una vez más, una cuchilla muy afilada hace una gran diferencia.

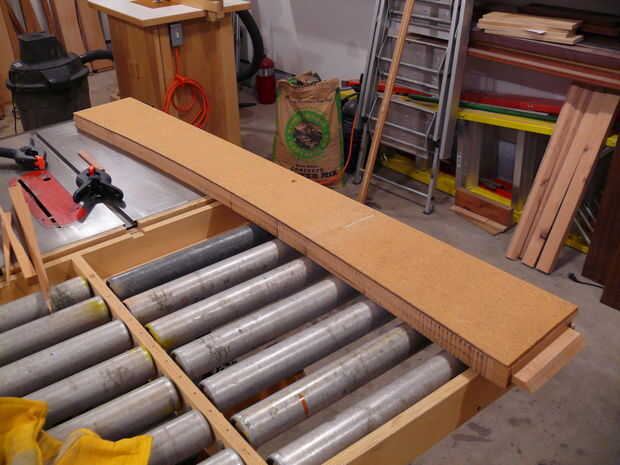

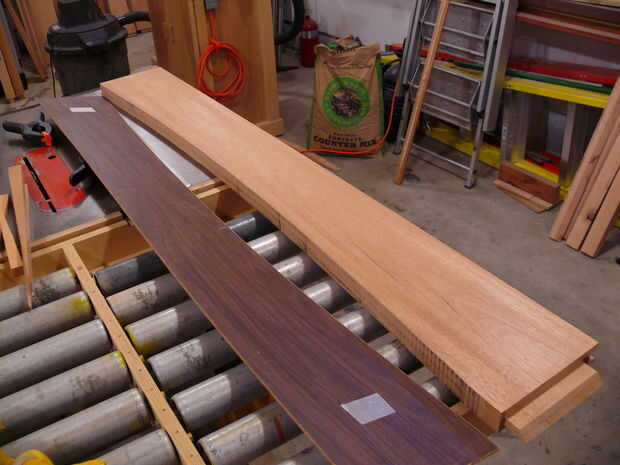

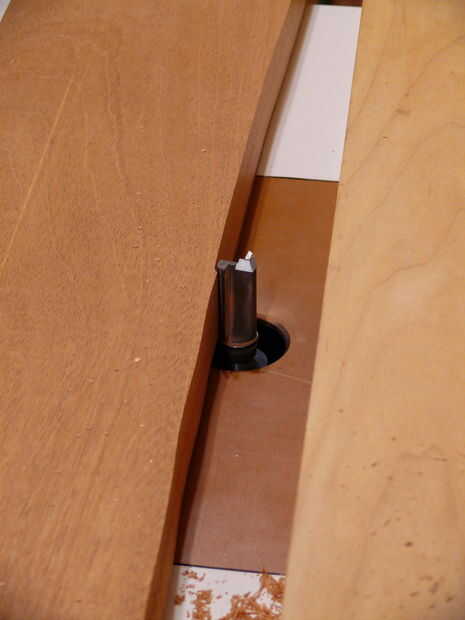

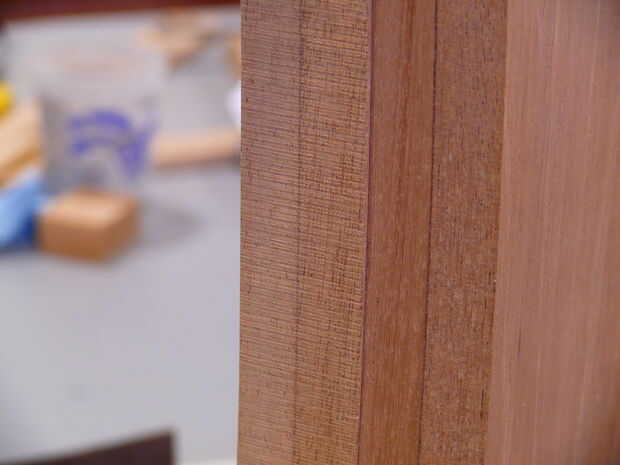

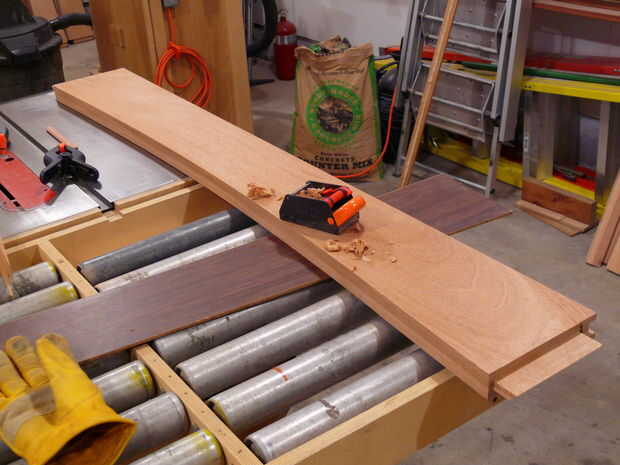

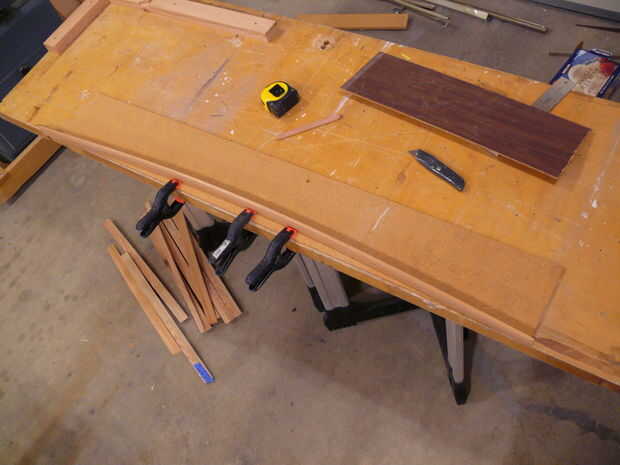

El siguiente paso en el proceso era cortar los arcos en la parte inferior de los rieles - quería curvas en todos mis rieles, a diferencia de los planes originales.  Trazado de las curvas de los rieles largos y cortos de material de plantilla (antiguo armario puerta piel, realmente) con un pedazo de madera y pinzas - flexión de la madera de aproximadamente 1" desde el borde y marcar una línea.  Esto fue cortado en la Sierra de cinta y limpió con los archivos hasta que tuve una curva suave agradable.  Esta curva fue trasladada a la población de carril y la curva era rough-cut en la Sierra de cinta para dentro de aproximadamente 1/16" de la línea.  A continuación, la plantilla fue unida al riel con cinta de la alfombra, y un poco de patrón se utilizó para limpiar la curva.  Suavizado final en cualquier área áspera fue manejado por un plano de bloque y archivos.  A continuación, los rieles fueron dados 1/4 biseles todos los bordes - excepto el borde superior del travesaño inferior delantero.  El riel inferior delantero tiene un amplio bisel (1-3/4") a lo largo de la longitud - esto se hizo con un plano de la mano desde que corte con la Sierra de mesa habría sido algo torpe, y realmente fue bastante rápido ya que se acabo sustituido las cuchillas en mi Rali planos (que son planos de mano impresionante, por cierto).

El último paso en este proceso fue cortar las mortajas en los bordes superior e inferior de los rieles que aceptarán los husos en un paso posterior.  No tengo fotos de este paso, pero fueron cortadas en la Sierra de mesa con una cuchilla de ranurar-pila.
