Paso 3: Montaje Final
Coloque los dos cargadores desnudos en la nueva vivienda. Para simplificar el lugar cableado los cargadores para que sus extremos AC y DC están en el mismo lado (es decir: AC extremos juntos en un lado, CC termina juntos en el otro lado).
Utilice pegamento caliente para fijar el cargador en la parte inferior de la carcasa, o algunos soportes para sostener en lugar.
Tenga en cuenta que estos cargadores portátiles fueron diseñados para trabajar dentro de un caso aislado y sellado. No hay ninguna garantía de que el calor se hunde alrededor de los cargos va a ser posible gratis, así que asegúrese de que seguir las siguientes
ADVERTENCIAS:
- No deje que toquen los disipadores de calor. Esto podría crear un cortocircuito cuando usted enciende los cargadores o cuando se los conecta a su circuito. Lo mismo ocurre si usas una caja de metal: no dejes que el metal de los cargadores de contacto a través de su carcasa de metal; aislarlos adecuadamente.
- ¡ No Taladre orificios en los cargadores para fijar con tornillos. Puede dañar algunos componentes o corto la electrónica dentro de los cargadores.
- No deformar los cargadores (mismo motivo)
Para completar la do el cableado eléctrico lo siguiente:
- Conecte la salida del cargador #1 a la entrada del convertidor de paso descendente #1. Tenga cuidado de respetar las polaridades de los cables. Utilice un multímetro para comprobar la polaridad de los cables de salida.
- Repita para cargador y convertidor #2
- Fije los postes de plátano en la portada.
- Conecte las salidas de los dos convertidores de paso descendente para los puestos respectivos plátano.
- Fijar los convertidores de paso descendente mediante tuercas y tornillos de nylon. Si usted elige utilizar tornillos de metal, asegúrese de utilizar arandelas de aislamiento por lo que no corta nada en el PCB de los convertidores.
- Conecte el cableado AC para que el interruptor de CA puede activar la unidad entera o desactivar.
- Prueba.

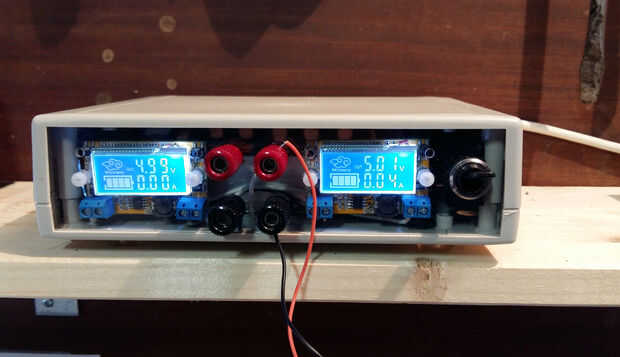

Cerrar el cuadro y empezar a jugar :-)
