Paso 1: Preparar los cargadores del ordenador portátil

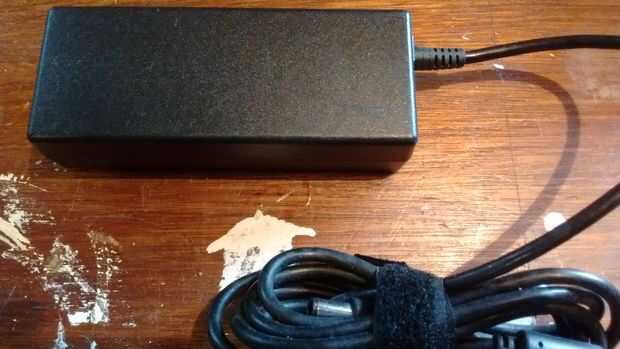

Los dos cargadores del ordenador portátil usado utilicé no eran demasiado diferentes y ambos tenían una salida de 19 VCC nominal a 4.5A. Incluso que teniendo en cuenta la caída de tensión en el convertidor fácilmente puedo conseguir 15VDC fuera de ellos y los convertidores de paso descendente puede entregar hasta 3A, más que suficiente para mis necesidades (Foto 1 arriba)
Para preparar los cargadores, crefully despojarlos de su carcasa de plástico. Sostuve en un tornillo de banco y utilizar cuidadosamente un metal Serrucho para cortar la cubierta en dos. No utilice una herramienta eléctrica en orden no se corte demasiado profundo y dañar el elecronics dentro. Tener cuidado de no dañar la electrónica del cargador!

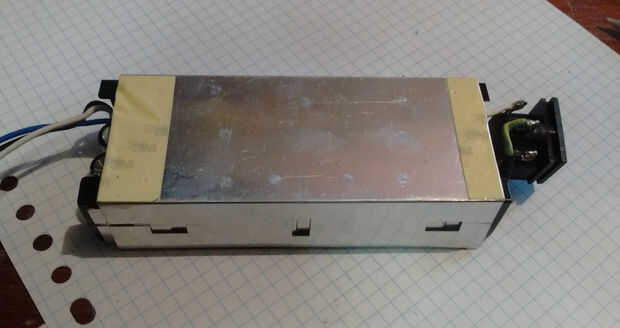

Los cargadores desnudos parecen a Foto 2 arriba.
Desoldar cuidadosamente el enchufe.
El cable que va a la laptop, teniendo cuidado de no dañar los alambres aislados dentro de la tira. Deja al menos unos 150mm (6") de los cables expuestos. Necesitarás estos cables para conectar a los convertidores que se encuentra en la parte delantera de la vivienda nueva.
Mis cargadores tienen 3 cables de salida:
- Negro: GND
- Blanco: + 19 VCC
- Azul: No es necesario. Este cable 3 se llama "ID" y es utilizado por la computadora portátil para identificar el tipo de cargador, por lo que el fabricante se asegura de que usted está usando un
Corte el cable azul (o la correspondiente en su caso) cerca el PCB, teniendo cuidado de no dejar el toque de extremo abierto cualquier otros componentes electrónicos.
