Construir una cámara estenopeica anamórfico (5 / 10 paso)

Paso 5: Hacer las piezas de Metal

Con el cuerpo de la cámara que se reúnen, algunos de los toques se puede hacer.

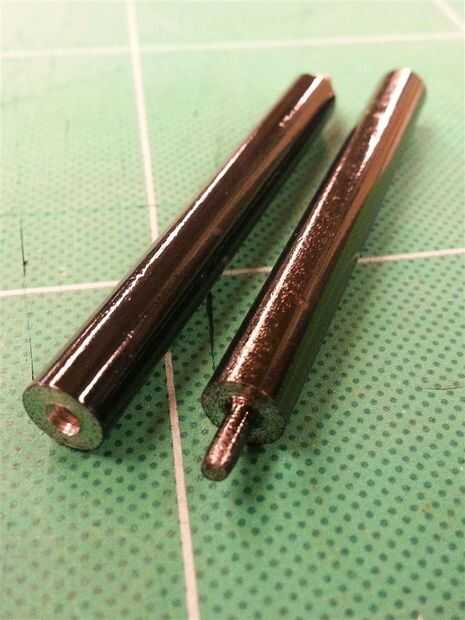

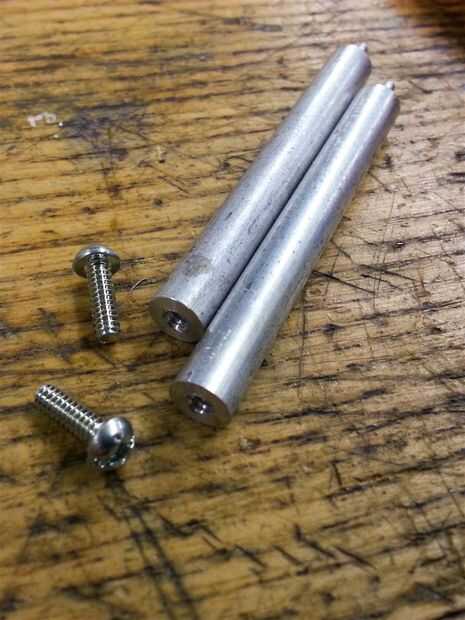

Los rodillos de la película están hechos de varilla de aluminio de 1/4".  Un extremo es rechazado a 0.08" de diámetro por una longitud de 1/4" por lo que puede ser insertado en un agujero en la madera.  El otro extremo es perforado con un #43 y aprovechado para 4-40.  Esto ayudará a reducir la fricción en la película por lo que va alrededor de las curvas sin ripeo. (Imagen 1 y 2)

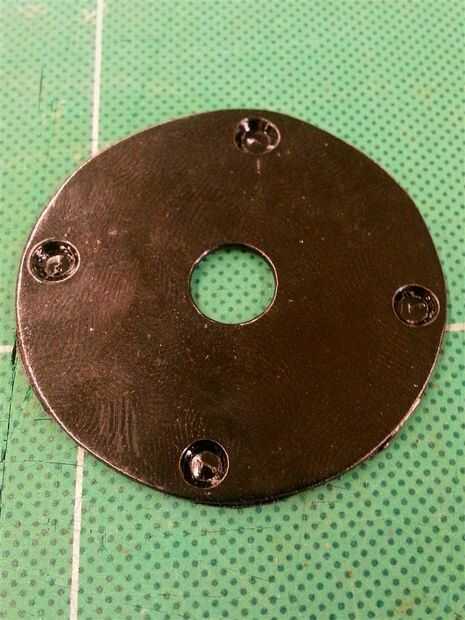

El agujero de alfiler placa de montaje es una pieza de chapa de aluminio con un agujero de 5/16 perforado en el centro y cuatro orificios de 7/64" alrededor del perímetro.  Este paso tiene un PDF para el uso como una copia impresa de la plantilla.  Los agujeros son avellanados tan la cabeza plana #4 tornillos van a quedar al ras. (Imagen 3)

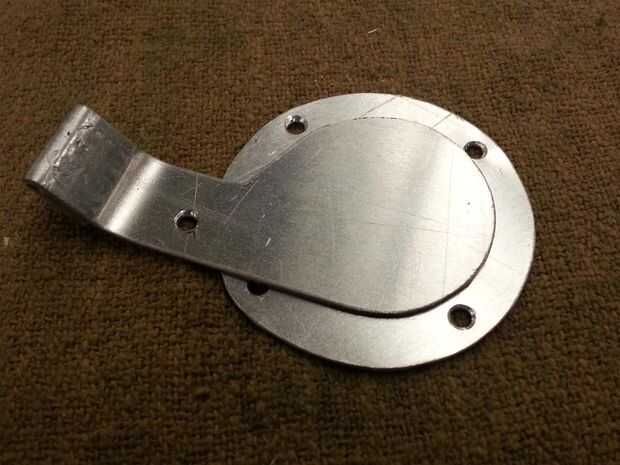

El obturador se hace de un trozo redondeado con una longitud de material del lado doblado hacia arriba para actuar como un mango. (Cuadro 4Y 5)

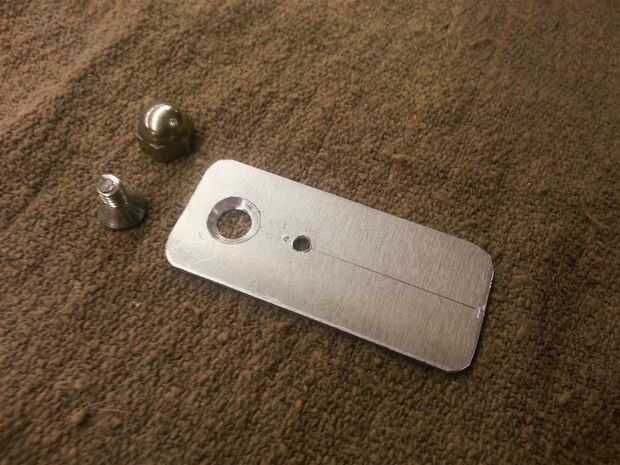

La cubierta número es una pieza rectangular de aluminio con un agujero perforado para una cabeza plana Tuerca Tornillo y bellota como un mango. (Imagen 7)

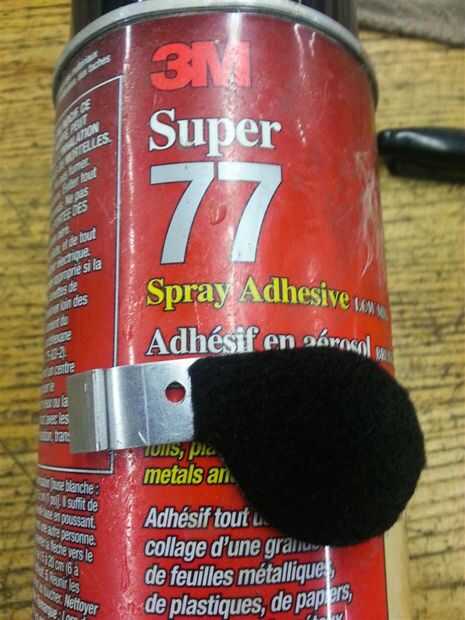

Una vez que aquellos son listos, 3M Super 77 adhesivo en aerosol sobre el obturador y la cubierta número y presionan sobre la hoja de fieltro.  Utilice un cuchillo x-acto para cortar las partes de la hoja.

Dar todo una capa de negro de la pintura cuando su acabado. (Cuadro 8 y 9)
