Construir una cabeza de robot parlante Arduino powered! (13 / 26 paso)

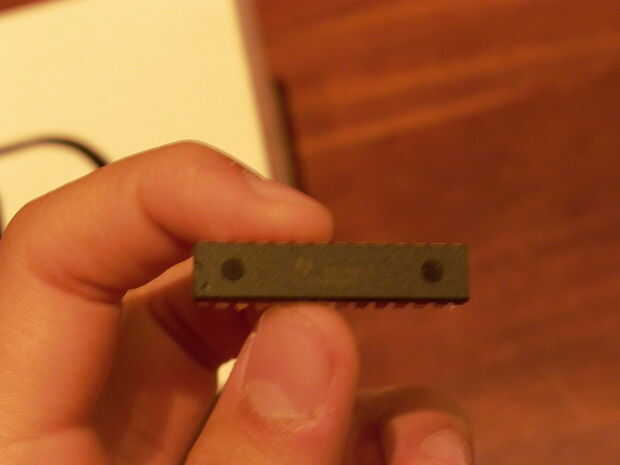

Paso 13: Alambre hasta las fichas de TLC5940NT.

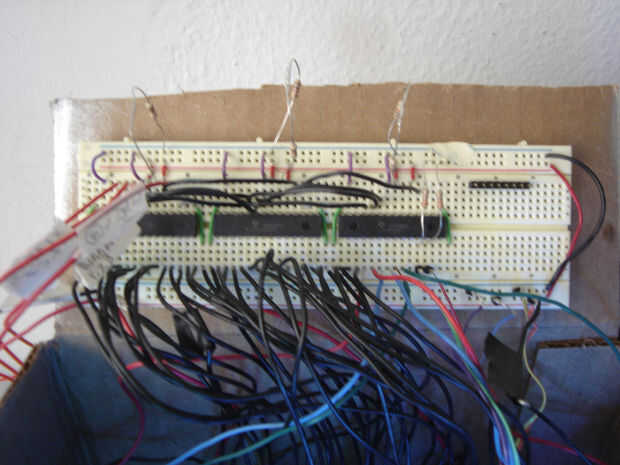

En este paso tienes que encadenar 3 TLC5940NTs juntos para impulsar un total de 42 salidas de LED (36 para la boca, 6 para los ojos multicoloras).

La gente en el patio de Arduino tiene una guía de conexión muy bien documentadas sobre cómo encadenar 3 TLC5940NTs juntos. Aquí es en forma comprimida:

Pin 13 de Arduino -> SCLK (pin 25 del TLC)
Arduino pin 11 -> pecado (pin26 del TLC)
Arduino pin 10 -> espacio en blanco (pin 23 del TLC)
Arduino pin 9 -> XLAT (pin 24 del TLC)
Arduino pin 3 -> GSCLK (pin 18 del TLC)

--------------U------------
LED salida 1 | 1                             28 | LED salida 0
LED Out 2 | 2                             27 | TOMA DE TIERRA
Salida de LED 3 | 3                             26 | PECADO (Ard pin 11.)
Salida de LED 4 | 4                             25 | SCLK (Ard pin 13)
...                 | 5                             24 | XLAT (Ard pin 9)
...                 | 6                             23 | Espacio en blanco (Ard pin 10)
...                 | 7                             22 | TOMA DE TIERRA
...                 | 8                             21 | VCC (5V)
...                 | 9                             20 | 2K de resistencia a tierra
...                 | 10                           19 | 5V
...                 | 11                           18 | GSCLK (Ard pin 3)
...                 | 12                           17 | Sur (conectado al pecado del próximo TLC en el encadenar)
...                 | 13                           16 | XERR
A 14 | 14                           15 | LED salida 15
-----------------------------

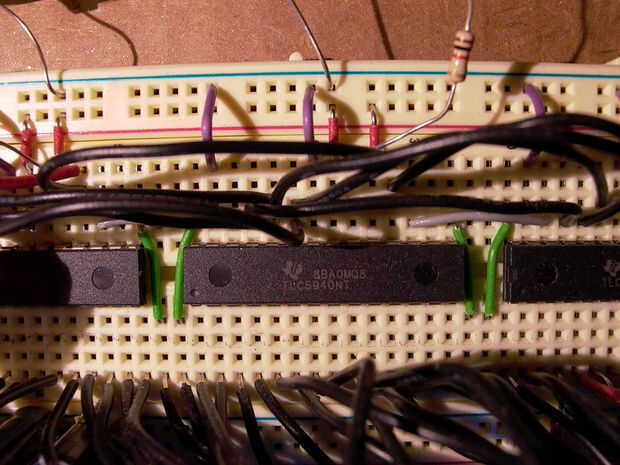

Nota: somos conectadores 3 TLCs así el pecado del primer TLC es conectado al Arduino pin 11. El resto de lo TLCs tienen su pecado conectado con el sur de lo TLC anteriores.

Los espacios en blanco están conectados entre sí (espacio en blanco de TLC1 está conectado en blanco de TLC2 etc...)
Todos los XLATs están conectados.
Todos los SCLKs están conectados.
Todos los GSCLKs están conectados.
Todos los XERRs están conectados.

También Conecte 2 o 3 condensadores electrolíticos de la placa tierra y poder (negativa en el condensador a tierra, positivo a 5V). La cantidad de carga que lleva a cabo no es importante pero debe ser clasificada para 5V o arriba. Estos condensadores actuará como un filtro, filtrando todos los imperfections(noise) en la fuente de tensión que producen lo TLCs. Esto es importante porque la Waveshield que utilizaremos comparte el mismo terreno como lo TLCs y no gusta mucho ruido eléctrico (hace un raro, ruido de clic).
