Paso 7: Construcción del puntero
Siguiente paso será montar el Servo en el eje de motor paso a paso.
Necesita suficiente holgura en los cables del Servo y LED para que el paso a paso puede convertir 0-359 grados. También, el Servo debe poder señalar respecto a la horizontal (0) de cabeza recta (90) para que el puntero puede apuntar en cualquier dirección sobre el horizonte.
Tenga en cuenta que hay ningún switch limitador o cero de la colocación, por lo que el software de la ISS en la segunda parte de este proyecto tendrá que asegurarse de que nunca va más allá de 1 vuelta de los pasos o enviar cualquier cosa que no sea de 0 a 90 grados en el Servo. El software ISS también tendrá que hacer un seguimiento de la posición 0 del paso a paso para que puede volver a su posición de reposo.

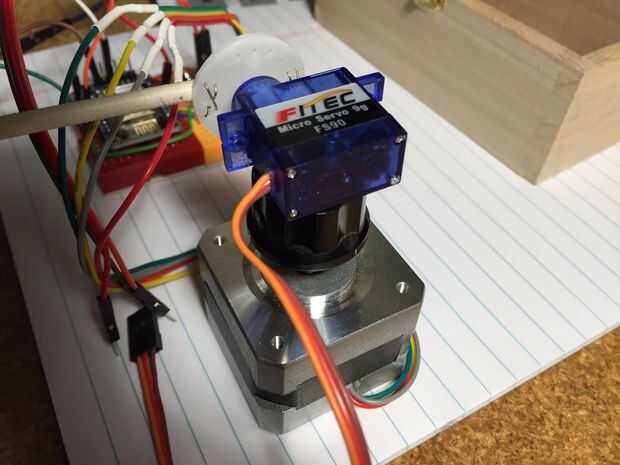

- Con un engranaje o plana perilla tornillo de ajuste que se ajuste el eje del motor de paso a paso, montar el Servo en la parte superior. Sólo usé pegamento caliente para pegar en. Asegúrese de que la dirección del movimiento del Servo es horizontal hasta la vertical arriba y no hacia abajo.

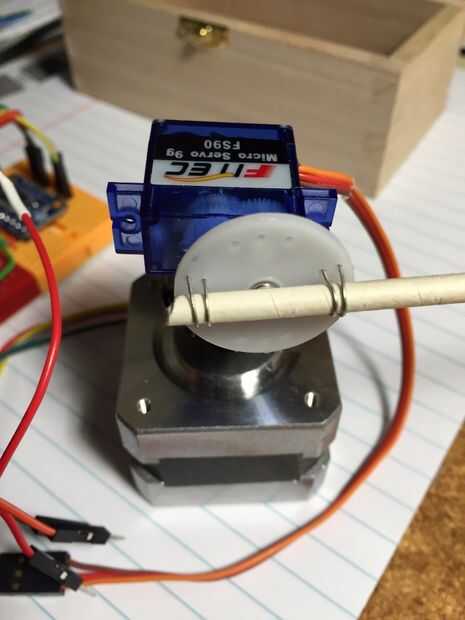

- Monte el puntero (latón o tubo de plástico) en el Servo. Asegúrese de que el valor predeterminado es Horizontal. Pero asegúrese de que puede apuntar hacia arriba. Otra vez, sólo utilicé un alambre y pegamento caliente del derretimiento. Esto se puede hacer más que lo que hice!
- Alimentar el LED a través del tubo del puntero a la parte delantera del tubo.

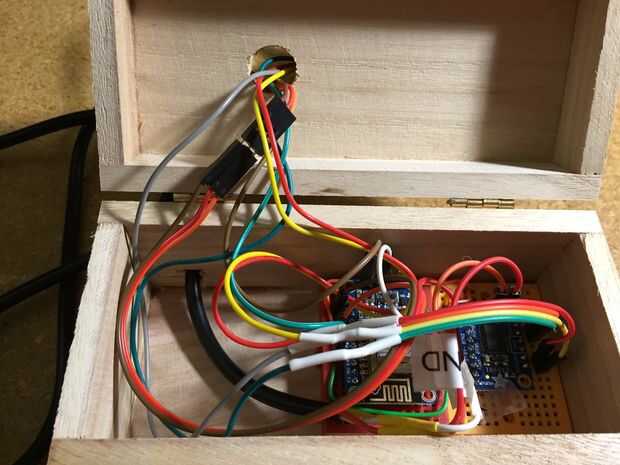

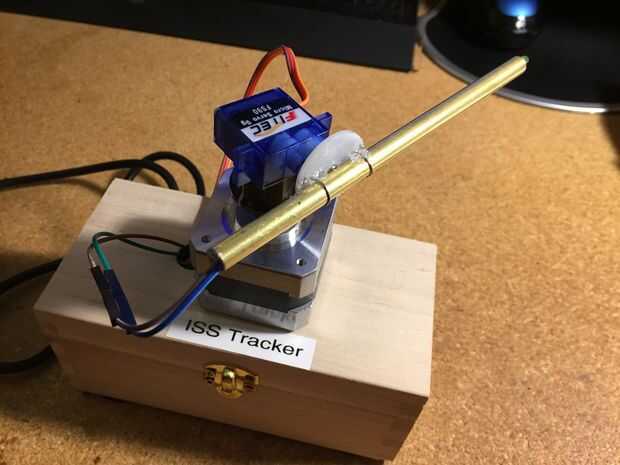

(Mueva el tubo más hacia delante que se muestra en esta foto, como la parte posterior podría golpear el paso a paso al ISS es arriba!) Alternativamente, sólo montar el LED en la parte superior del Servo, como un faro! - Coloqué la electrónica dentro de una caja pequeña con un agujero perforado en alimentar los cables hacia fuera. Usé cinta de espuma doble palo para montar el indicador de pasos/Servo a la parte superior de la caja.
- Importante: usar una brújula, que necesita para convertir el puntero al punto norte de la localidad. No tiene que ser perfecto, sólo cierre. Usted debe ser capaz de convertir fácilmente el puntero. Si no, el motor paso a paso puede comprometerse.
El indicador también debe ser aproximadamente horizontal. Si el Servo está activado, puede que necesite desconectar la potencia y ajuste cuidadosamente.
