Construir un tablero de circuitos de transistor para control mando de aire acondicionado con Arduino (5 / 7 paso)

Paso 5: Diseño de la placa base del mando a distancia

soy muy débil con circuito electrónico. Aquí me buscó ayuda de mi hermano. Él tiene más experiencia con circuitos que yo. También, sin duda, YOUTUBE me ayuda mucho.

En este paso, necesitamos diseñar un barato y fácil construir circuitos que tratan con mando a distancia aire acondicionado como una base fija.
Después de googlear y hacer alguna búsqueda, apenas encontramos una manera perfecta de control de la una unidad de aire acondicionado. Mayoría de los proyectos muestra cómo hackear un control remoto y dejarlo abierto. Que no puede ser utilizado como control remoto de mano normal como antes. Además, muchos proyectos utiliza un módulo de relé que corta el circuito de botones. Esto podría ser muy costoso o terminó con un aspecto feo y nosy.

Sin embargo, todo lo que necesitamos es un pequeño y fácil de construir el circuito. Que puede ser capaz de abrir y cerrar el circuito para realizar la conexión corta. Así que estamos utilizando un transistor NPN para hacer esto.

Para alguna información y tutoriales sobre diferencias entre NPN y transistores PNP y NPN, echa un vistazo a este video:
http://www.youtube.com/watch?v=DLl7-CmVT7w&feature=relmfu

* Es necesario identificar los pines E, B y C de ese NPN. Usé el multímetro para hacerlo. (Lo siento, que no explicarlo aquí. Puede que youtube se)

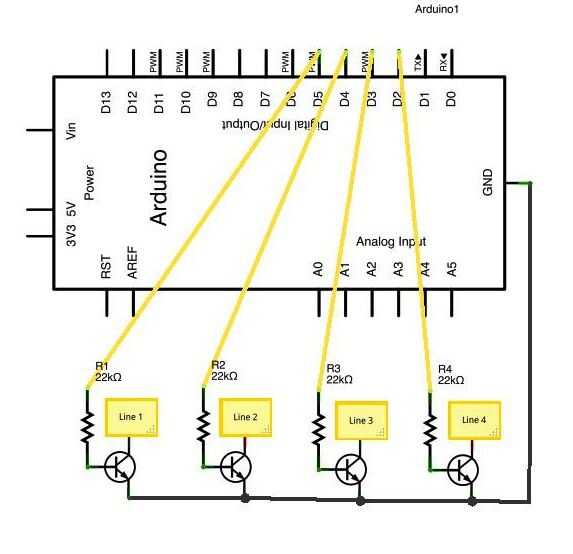

* B va a resistencia (10K y - K 22 &) entonces para pin digital de Arduino.
* E es el pin común entre todos los transistores NPN. Esto irá al pin Arduino GND.
* C conectado directamente a cada pin de las líneas de control remoto de aire acondicionado.

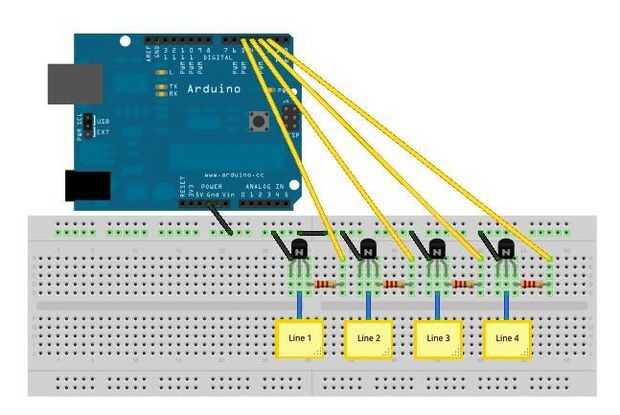

OBSERVE QUE ESTA IMAGEN DISEÑO TIENE 4 TRANSISTORES NPN COMO EJEMPLO. USTED PUEDE AÑADIR PAPILLA COMO USTED NECESITA.

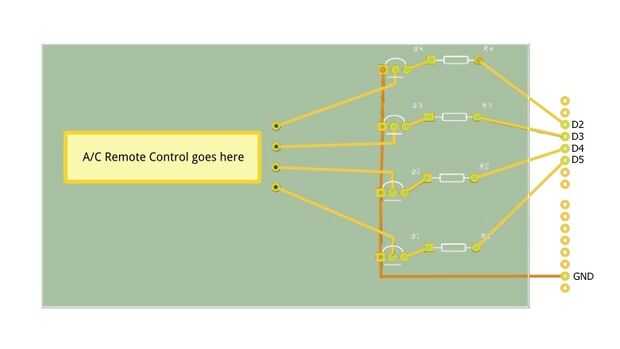

Siguiente paso muestra cómo construir la base para control remoto de aire acondicionado que conectado a la placa Arduino.
