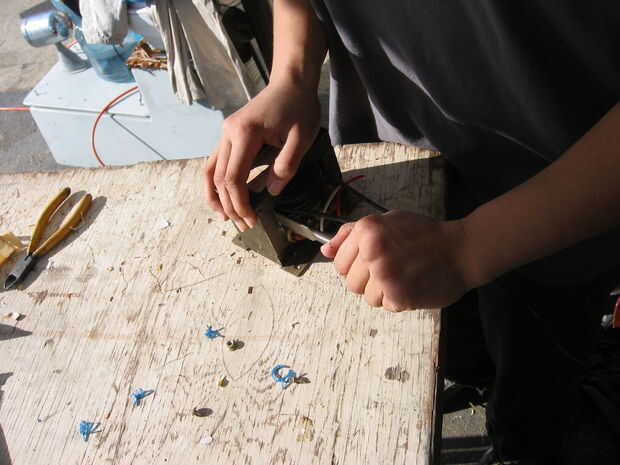

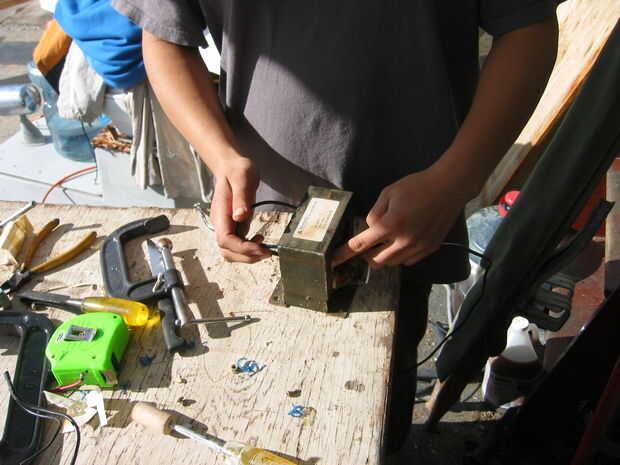

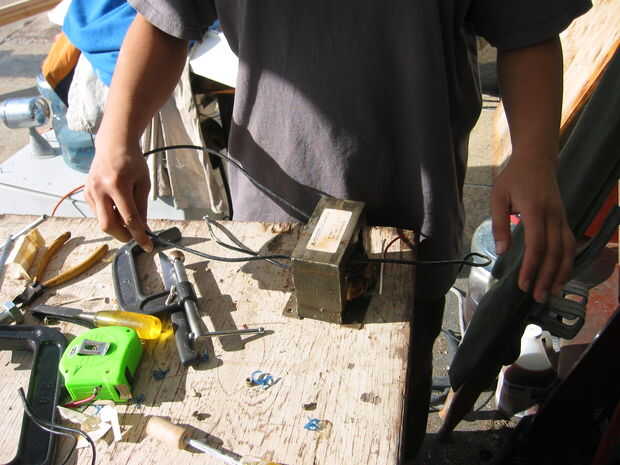

Paso 4: Viento de los secundarios del transformador nuevo
punta: dibujar marcas de conteo en la mesa de seguimiento de la cantidad de bobinas.
¿Cómo funciona un transformador?
La bobina primaria es un electroimán conectado a corriente alterna.
El zumbido campo magnético del primario induce una corriente para fluir en la bobina secundaria. Si ambos devanados tienen el mismo número de vueltas, la tensión de salida es igual a la entrada.
(menos un smidgin debido a las corrientes de Foucault, resistencia, etc.)
Si el secundario tiene más vueltas que la entrada, la tensión de salida es mayor. Es el tipo de transformador que comenzó hacia fuera con.
VOLTAJE DE SALIDA = VOLTAJE DE ENTRADA * (NÚMERO DE VUELTAS DEL SECUNDARIOS) / (NÚMERO DE PRIMARIA VUELTAS)
Nuestra primaria tiene 100 vueltas y se conecta a 100 voltios AC. Estamos enrollando 20 vueltas en el secundario, por lo que vamos a llegar unos 20 voltios hacia fuera.
El disponible poder permanece el mismo independientemente de lo que es la salida de voltaje.
POTENCIA (VATIOS) = AMPERIOS * VOLTIOS
Si el primario es tomar 1000 vatios (100 voltios * 10 amperios) de la pared, podremos tomar 1000 vatios de la secundaria. Con 1/5 de las bobinas, podemos sacar 50 amperios en el secundario.
Es la versión de dibujos animados con los números del juego de todos modos.
Aquí en nuestro galpón lleno de realidad que tiene dos de estas bestias en serie y plan a corto las salidas a través de una varilla de soldadura como Jennifer Beals.
Digamos que vamos a tirar un montón de amplificadores, razón por la cual necesitamos a nuestra secundaria con tal alambre grueso.
El conductor de cobre en cable calibre 10 pasa a ser 1/10"(0,1") de diámetro.
Aquí hay una tabla de corriente nominal, diámetro del conductor y calibre.
