Paso 2: Base 20 sistema AVR MHz

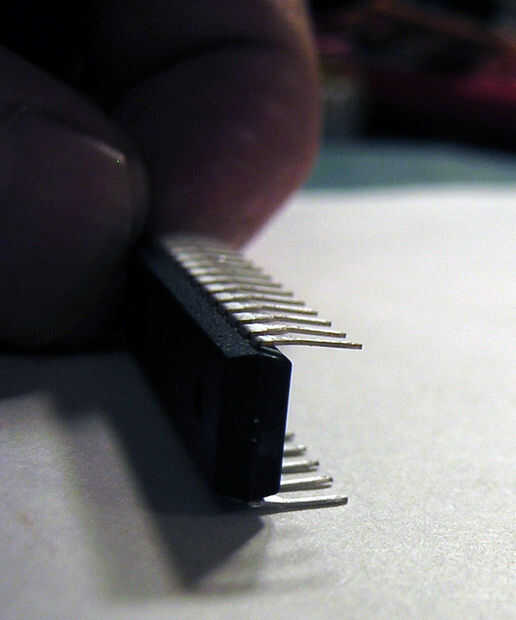

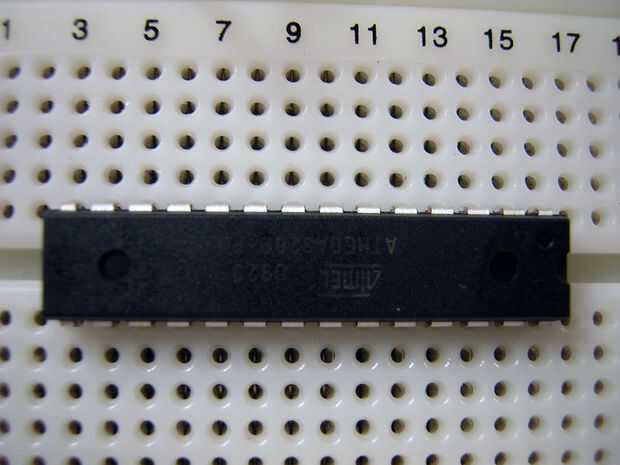

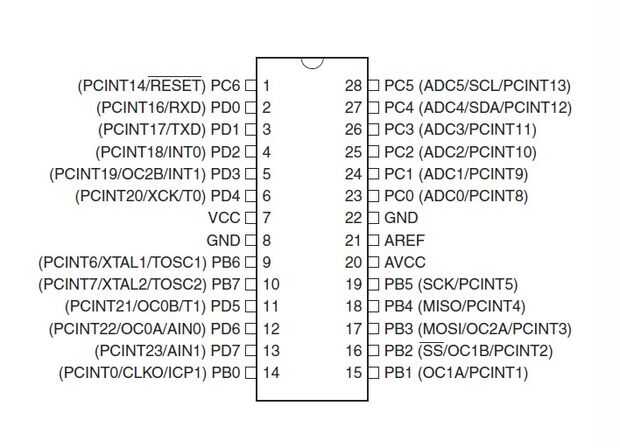

Tenga en cuenta el pinout ATmega328P. IC fresco de venir con sus piernas ligeramente inclinadas hacia fuera. Poner un lado de tu AVR plana contra la mesa, agarrar ambos extremos y con cuidado hacia adelante para doblar las patas directamente. Ponlo en tu protoboard a caballo entre la fuller o corriendo por el centro de cada tira de gap. Tenga en cuenta que el pin 1 es. Está representado por el punto junto a la inmersión en un extremo de la IC.
En primer lugar, vamos a poner en el cristal de 20MHz y sus condensadores. Ya he decidido qué tamaño los condensadores a usar, así que si saber cómo determinarles no le interesan y desea construirlo, saltar hacia abajo un poco. Condensadores de cristal casi siempre deben ser simétrica y de la capacidad correcta para asegurar una alta carga capacitiva bastante estable oscila y baja lo suficiente como para impedir que empieza a oscilar. Para determinar esto utilizamos la ecuación:
CL = (C'L1 * C'L2) / (C'L1 + C'L2)
donde:
C'L es la carga capacitiva y
C'Ln = CLn + CLns y CLns es capacitancia perdida.
Esto es un poco complicado porque cuando configuramos nuestro AVR con un cristal externo de apogeo, alterna su propia interna condensadores en las líneas XTAL. La nota de diseño sugiere condensadores en el valor de asumir un Cs entre 5-10pF 22-33pF. He probado 27pF y 33pF y ambos funcionan bien. Yo uso 27pF aquí, pero he conseguido grandes resultados con los condensadores de 18pF y eres Bienvenido a probar diferentes valores.

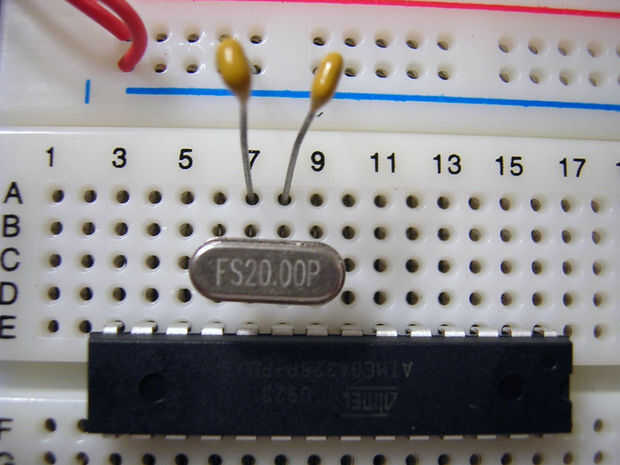

Conecte su cristal a los pines 9 y 10 (XTAL1 y XTAL2) de su ATmega328. Conecte un condensador de 27pF a cada pin en el otro lado (el cristal es entre el condensador y el AVR) del cristal y tirar al suelo. Ver la imagen de abajo si está claro. Vamos a tener que configurar el AVR para utilizar nuestro cristal externo, pero por ahora sólo mantendremos en la parte posterior de nuestra cabeza colectiva.

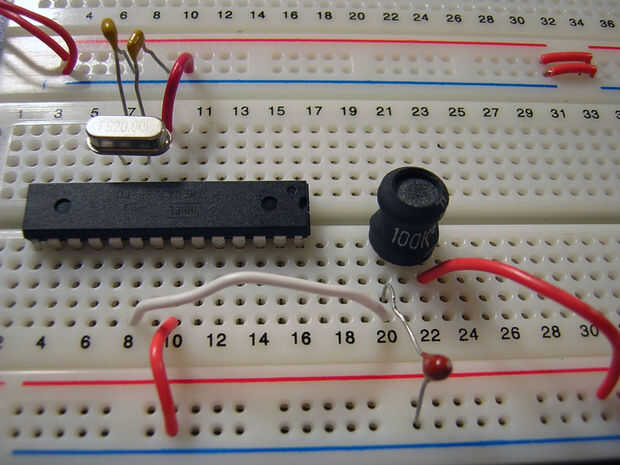

A continuación, conecte todas las conexiones excepto primaria Vcc. Significa tirar patillas 8 y 22 a la tierra. Ahora es un buen momento para conectar nuestra analógica Vcc también. Estamos suministrando AVcc con una tensión de alimentación disociada a aislarlo más lejos del ruido de conmutación digital mediante un inductor 10uH y un 0.1uF condensador para poder filtrar.
Colocar el inductor en un lugar conveniente en el mismo lado como el pin 20, AVcc. Tire de un lado hasta + 5V conectando para el tren de energía positiva. Conecte el lado positivo de un 0.1uF condensador tantalio al otro lado del inductor y conectar el lado negativo del condensador a tierra. Luego, conecte una línea desde el lado positivo del condensador con el conector de AVcc . Ver la imagen para más detalles. Dejamos la línea decc V digital para más tarde cuando construimos la fuente de alimentación regulada y luego separar por separado.
Enhorabuena, sobre a medio camino termine con la configuración base.
