Construir un Reactor Arc con herramientas básicas y las habilidades (3 / 8 paso)

Paso 3: Añadir LEDs en el aro exterior

LEDs rojo molan, pero la pelicula Reactor Arc aparece a veces como luz blanca y a veces como azul. Azul es más distinto, por lo que sentí hacer el Reactor de arco resplandor azul sería un buen camino a tomar. Para ello, he comprado 25 LEDs brillantes de DigiKey, parte Nº 404-1172-ND, fabricante número de parte LB5804B. Son 5mm a través del agujero LED. Con el envío, fue de $25.

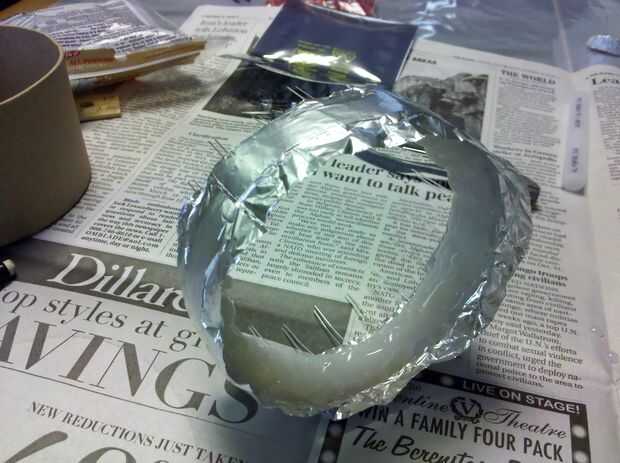

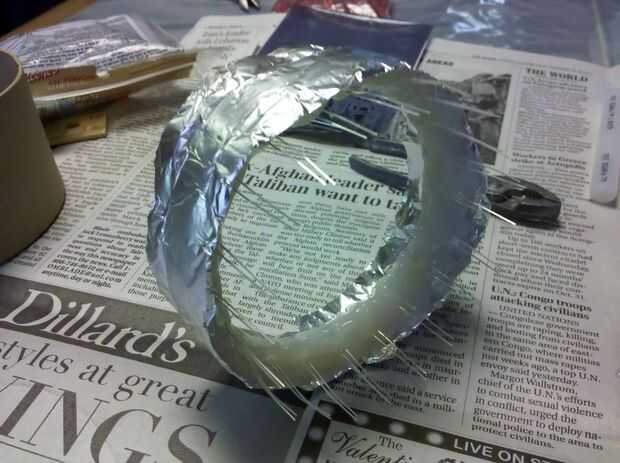

20 LEDs fueron para el anillo exterior, y 5 fueron para el aro interior que en pasos posteriores. Mide la circunferencia de la parte interna del anillo externo, había dividida por 20 y así tenía el espacio para espaciar uniformemente cada LED. Después de todo los LEDs estaban pegados en su lugar, he añadido unas cuantas más capas de pegamento para difundir la luz de algunos.

Ahora, algunas matemáticas básicas del LED:
LEDs tienen un cable positivo (llamado el ánodo, que es más largo) y un cable negativo (llamado un cátodo, que es más corto). Estos LEDs azules están clasificados para 20 mA (mili amperios) de corriente. Sin entrar en demasiados detalles sobre por qué, digamos que decidí que al final, todos los LED cablearse en paralelo, por lo que de los positivos y los negativos conectados entre sí.

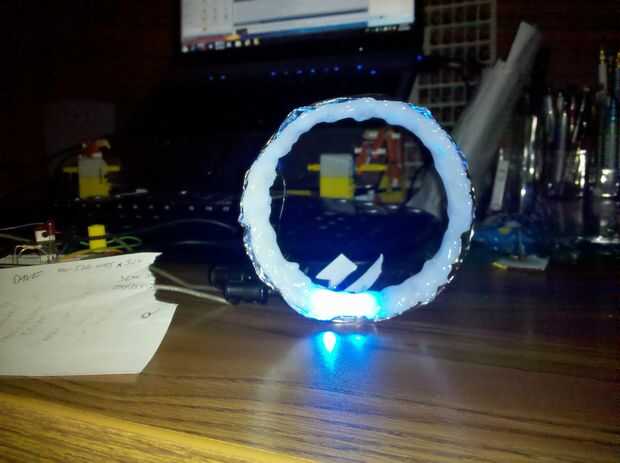

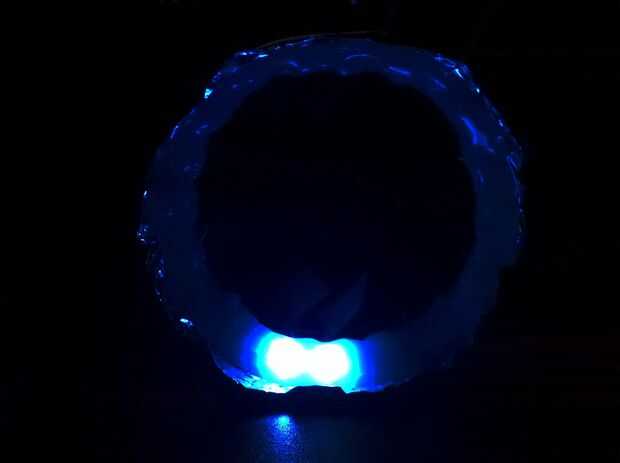

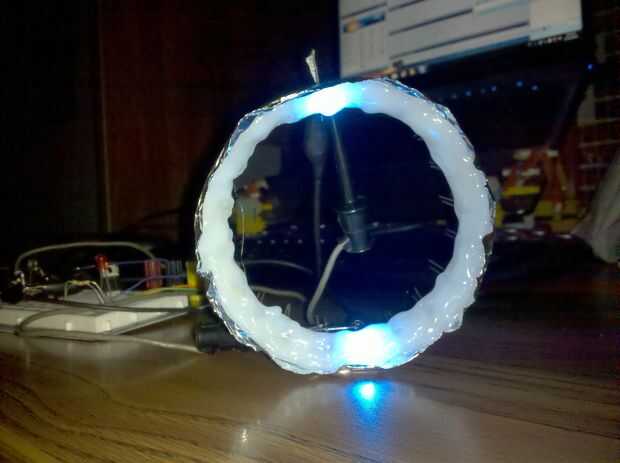

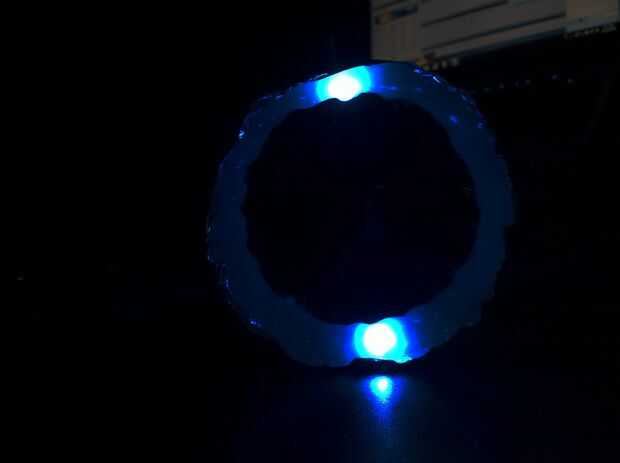

De cualquier manera, si queremos iluminar los LEDs, tenemos que usar la ley de ohmios, lo que dice voltaje = resistencia x corriente. Para mis pruebas, he utilizado una fuente de alimentación que proporcionan 5 voltios. Como se verá en las fotos, mis primeras pruebas fueron con un LED (usted verá dos; Yo realmente había implementado la configuración 'un LED' dos veces por prueba). Si voltaje = resistencia x corriente, entonces la resistencia = voltaje / corriente. 5V /.02 A = 250 ohms. Así que si quieres a la luz de un LED, debe conectarlo a una fuente de energía a través de una resistencia de 250 ohm.

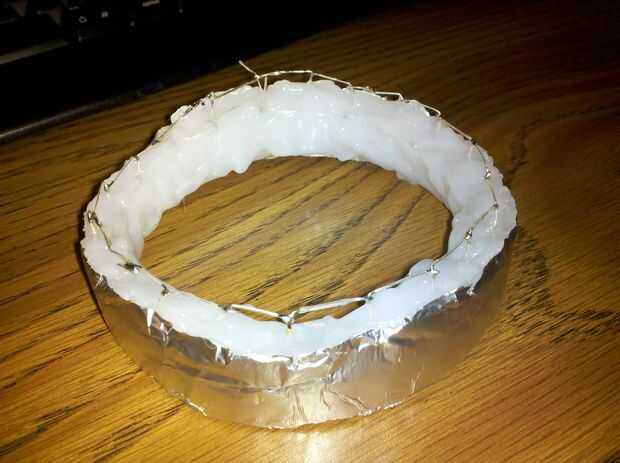

Después de realizar pruebas de la configuración de 'un LED', entonces soldado todos los ánodos de los LED y todos los cátodos juntos. Lo hice mediante un par de pinzas para doblar el alambre de un LED a otro, suelde la conexión y repita para el anillo de entero. Luego iluminó todo.

20 LEDs utilizará 20 veces la corriente, así que en lugar de 20 mA necesitamos 400 mA. Por lo tanto, V / I = R, 5V /.4 = 12,5 ohmios de resistencia.

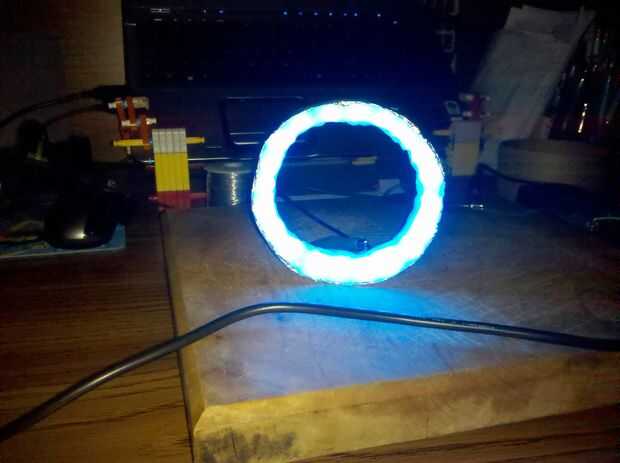

Esta prueba se veía sobre todo bien, aunque algunos de los LEDs no difunden bien. Esto es porque mi pega no era completamente incluso, y fije en el paso siguiente.

Nota: En algunas de las fotos se puede ver mi versión del soporte del ordenador portátil de bokehs K'Nex!
