Construir un Panel Solar de células (1 / 5 paso)

Paso 1: Materiales necesarios

Los materiales que utilicé para construir mis paneles solares son las siguientes:

  • Las células solares - adquirí mina de mina de oro electrónico.  A menudo tienen ventas en diversas células.  Elegí algunas células que eran de 4 "x 4" (4 pulgadas por 4 pulgadas de alto de ancho) que emiten unos 0,5 voltios.  No recuerdo el amperaje de las células, pero recuerdo que era bastante alto, es por eso que escogí, como electrólisis funciona bien con baja tensión y alta corriente.
    El sitio electrónico Goldmine es aquí: http://www.goldmine-elec.com/
  • Cinta de la célula Solar.  También compré este de mina de oro electrónico.  Es muy delgada, plana de alambre que es ideal para soldar a las células solares.  Usted puede salirse con utilizando alambre fino aunque.
  • Marcos - compré las más grandes disponibles en el almacén del dólar, que llevó a cabo fotos de 8.5 "x 11", el tamaño de papel de copia.  Dos para este proyecto utilicé para mis células.

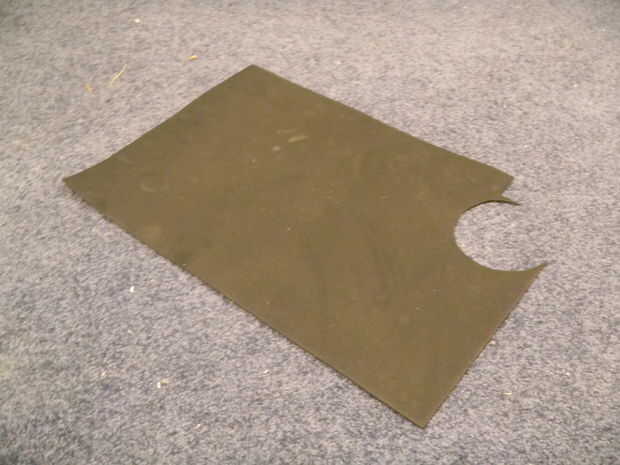

  • Hoja de goma espuma - compré esto en la tienda de arte para utilizar en varios proyectos.  Está disponible en varios espesores de menos de un dólar para una hoja de tamaño decente.  Quise decir para que esto ayudar a mantener la humedad de las células, que se verá más adelante.
  • Madera contrachapada - estoy usando finas, 1/8"(one-eighth de una pulgada) madera contrachapada gruesa que rescatado de algunos palets de madera.
  • Juego tuercas y tornillos - estoy utilizando acero inoxidable y tuercas que se pueden encontrar en cualquier tienda de mejoras para el hogar.  Opté por usar acero inoxidable porque saldrá en potencialmente mal tiempo, y quiero que se levante.

Usted también necesitará algunas herramientas, como los siguientes:

  • Cautín y soldadura

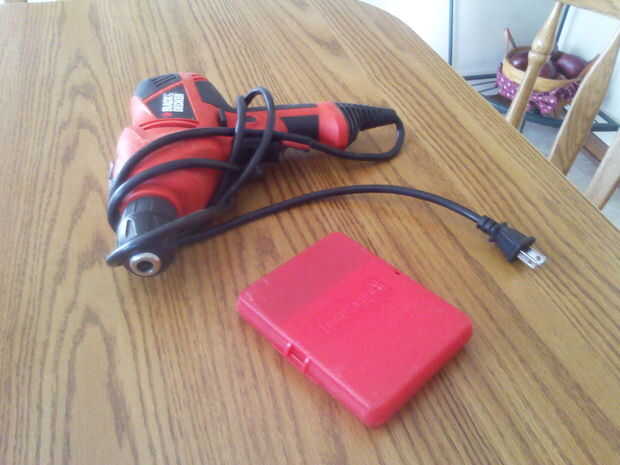

  • Taladro

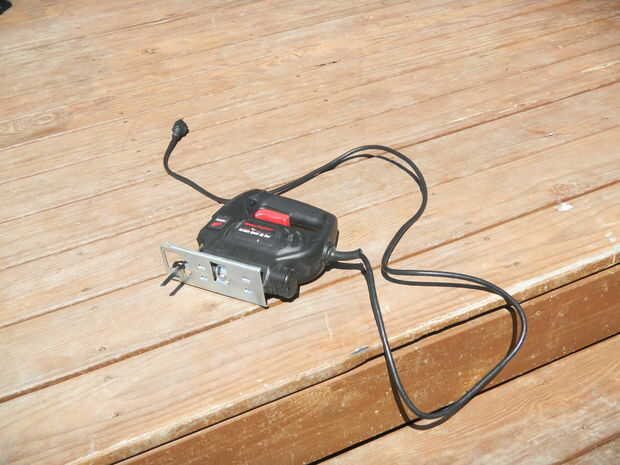

  • Rompecabezas o cualquier otra herramienta para cortar madera contrachapada
  • Herramienta rotatoria Dremel - opcional pero útil
  • Cuchillo, destornilladores, herramientas de mano varias
