Construir un micrófono de contacto de bajo nivel de ruido (inductor/transductor) (3 / 6 paso)

Paso 3: construcción

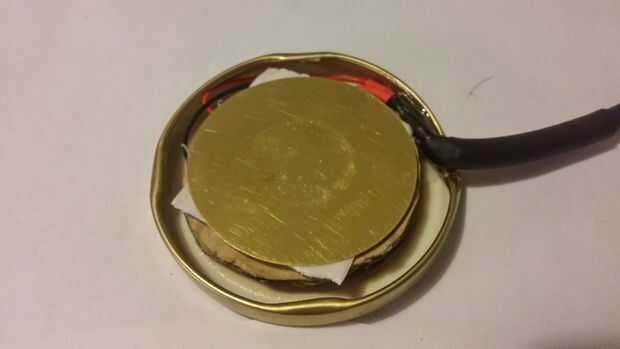

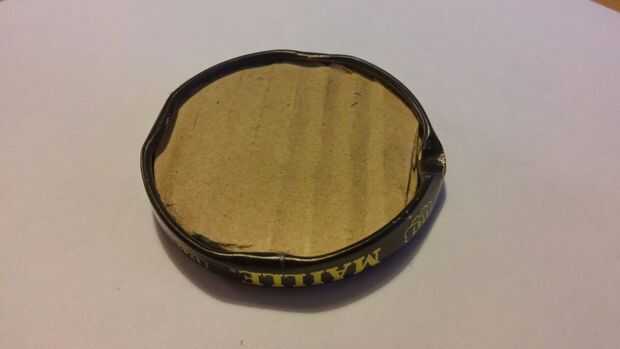

1. La idea era utilizar la tapa como tapa para el disco piezoeléctrico sensible. Así lo primero que hice fui caliente pegamento cartulina dentro de la tapa para hacer el disco piezo a posición plana contra la superficie de cualquier adjunto que.

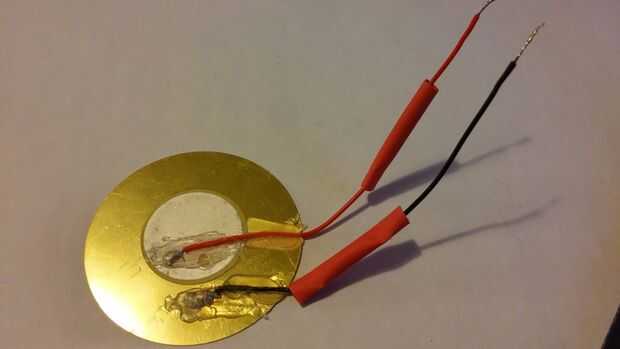

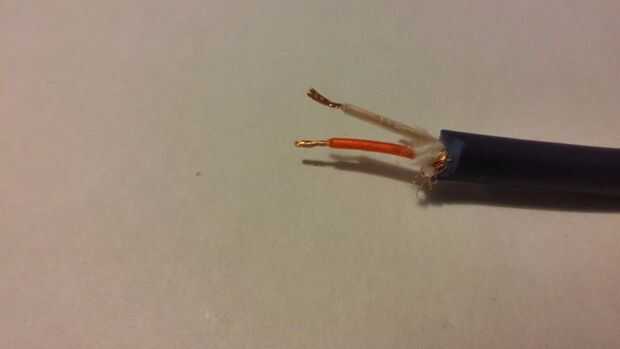

2. A continuación, reforzado con los empalmes de la soldadura con el adhesivo caliente y el cable del micrófono a rayas y derrochado los cables.

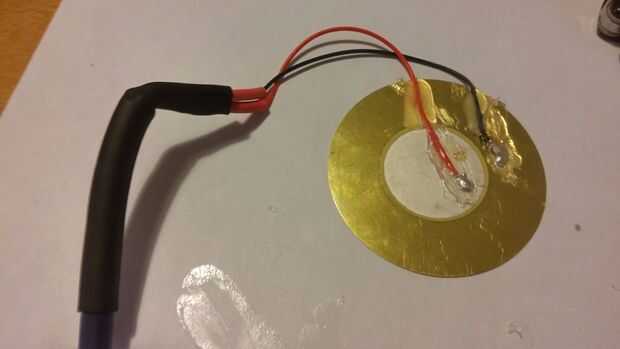

3. Para hacer más rígida la conexión de la tubería del encogimiento del calor de uso.
4. Pegamento en su lugar.

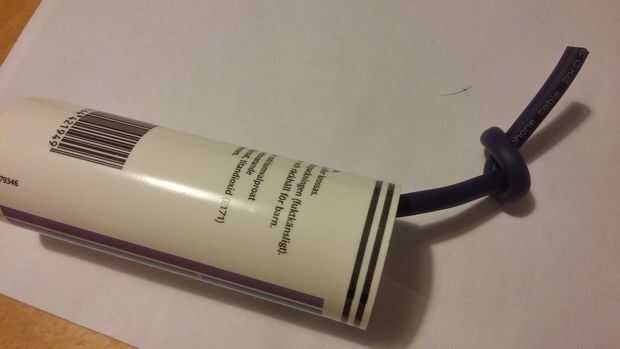

5. He hecho un agujero en la parte inferior de la botella de píldora y había reforzado con una arandela. Me alimenta el cable por el agujero y había atado un nudo para que no resbale nuevamente hacia afuera.

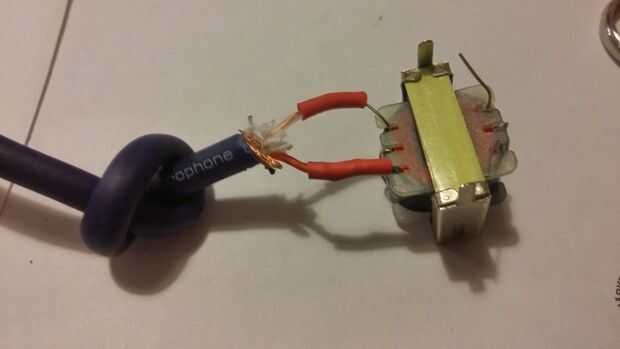

6. El transformador está conectado con el ohm alta primario de la bobina en el lado del piezoeléctrico y el ohmio bajo secundario de la bobina en el lado de amp. Soldar a las conexiones externas y aislar con encogimiento del calor.

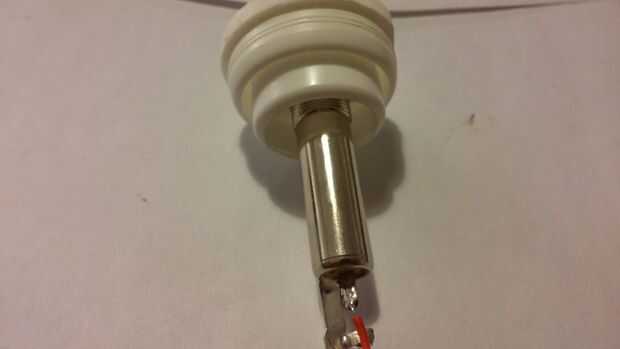

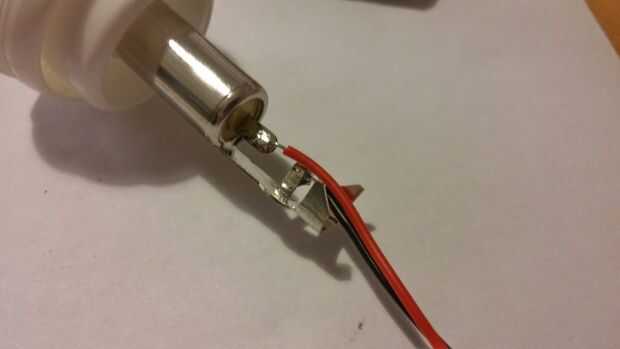

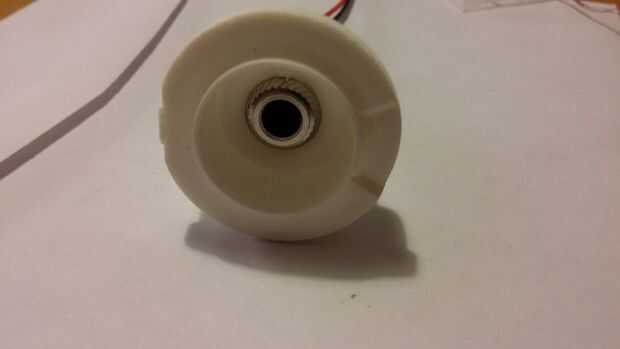

7. He hecho otro agujero en la tapa de la botella de píldora y había conectado al enchufe del teléfono. Conecte los cables de la toma de teléfono con los pernos externos de la bobina secundaria del transformador.

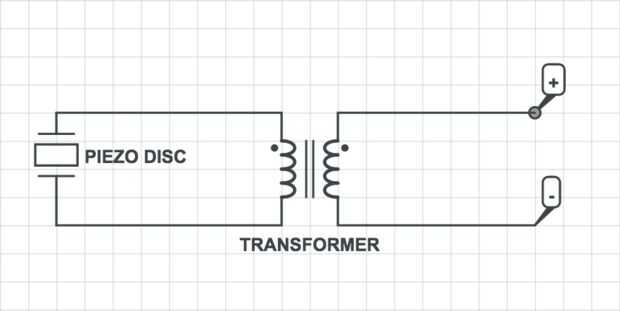

8. Este es el circuito que estamos construyendo.
