Paso 5: Listado de los cables

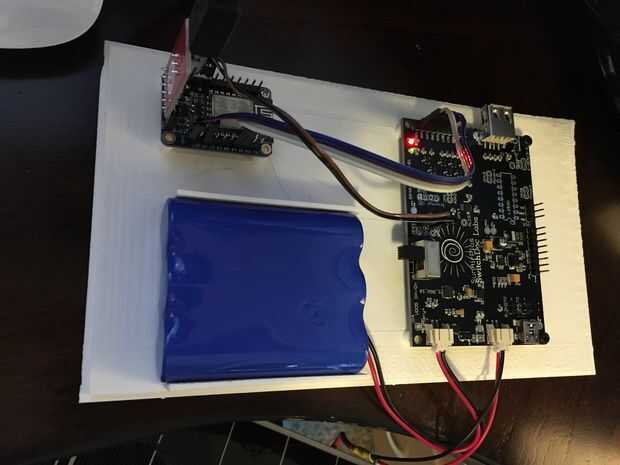

El listado de los cables para este proyecto está por debajo de:

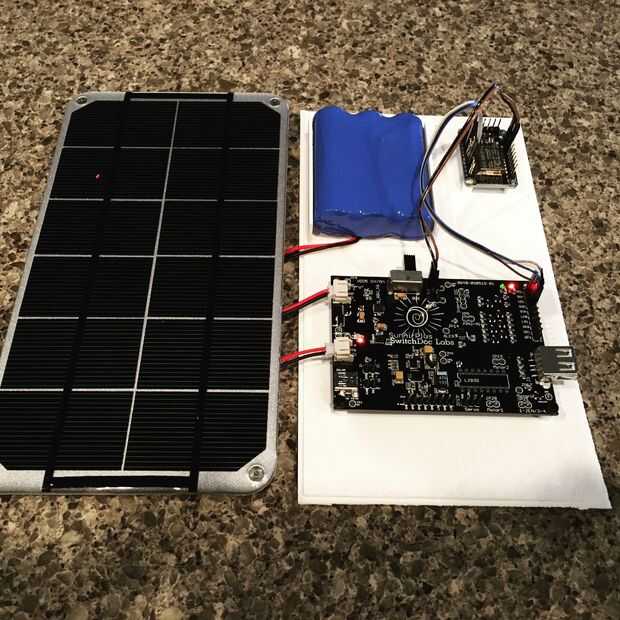

Clave: ESP8266 Huzzah Junta: ESP8266 SunAirPlus Panel Solar regulador/cargador/datos colector: SunAirPlus LiPo batería: batería Solar Panel: Panel Solar
| De | To | Descripción |
|---|---|---|
| De | Para | Descripción |

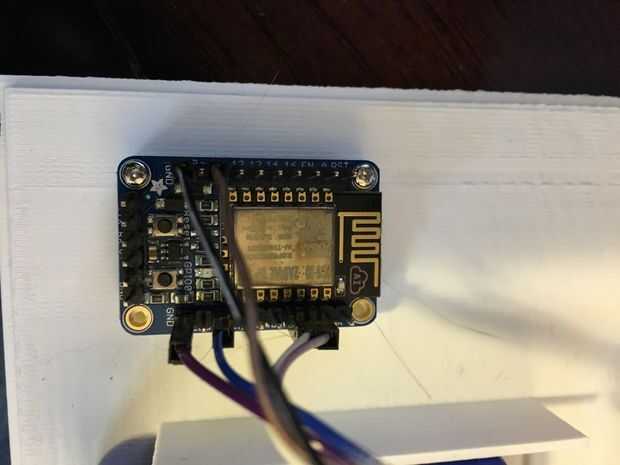

| ESP8266 Huzzah Junta | ||
| ESP8266 / GND | SunAIrPlus/JP13-4/GND | Tierra |
| ESP8266 / 3V | SunAIrPlus/JP13-3/3V3 | SunAirPlus interfaz de alimentación de 3.3V |
| ESP8266 / #4 | SunAIrPlus/JP13-2/SDA | SDA de I2C SunAirPlus interfaz |
| ESP8266 / #5 | SunAIrPlus/JP13-1/SCL | SCL de I2C SunAirPlus interfaz |
| ESP8266 / GND | SunAirPlus/JP22-1/tierra | TIERRA de ESP8266 |
| ESP8266 / V + | SunAirPlus/JP23-1/VDD5 | Fuente de 5 V para ESP8266 |

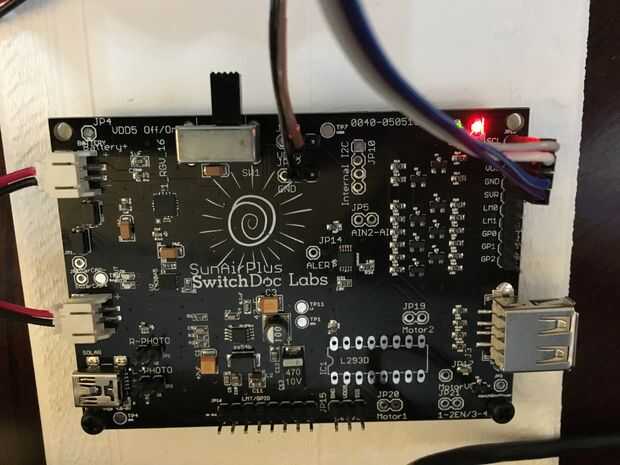

| Junta de SunAirPlus | ||
| SunAirPlus/J5/batería | JST2 Conector batería LiPo | |
| SunAirPlus/J6/SolarPanel | JST2 Conector de Panel Solar |

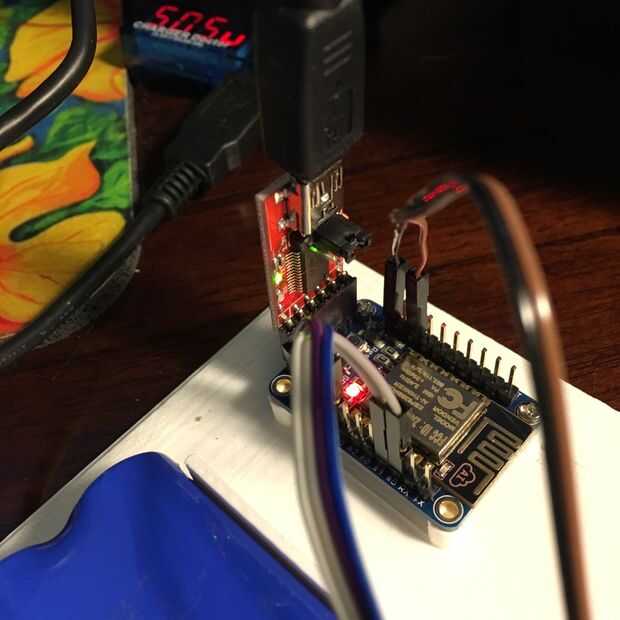

FTDI Cable conectado correctamente

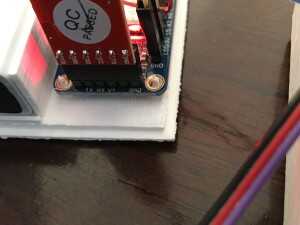

Un cable FTDI es conectado en el extremo de la ESP8266 de Adafruit Huzzah. Asegúrese de que alinear el cable negro con el perno de tierra en el tablero de arranque de ESP8266 como se muestra a continuación. SwitchDoc Labs tiene una barata disponible aquí. El Panel orgánicos viene con un tapón del cañón 1,3 mm. Si no quieres cortarlo y soldar un JST2 enchufe en el conector, usted puede comprar estos dos adaptadores: 1,33 mm plug 2,1 mm barril adaptador de enchufe y un 2,1 mm barril enchufe adaptador de JST2. Asegúrese de enchufar el Cable FTDI. Alinee el GND con GND en el tablero de ESP8266 como en la imagen a la derecha.
