Paso 3: Añadir las conexiones de alimentación a lo TelosB y aprovechar la línea serie

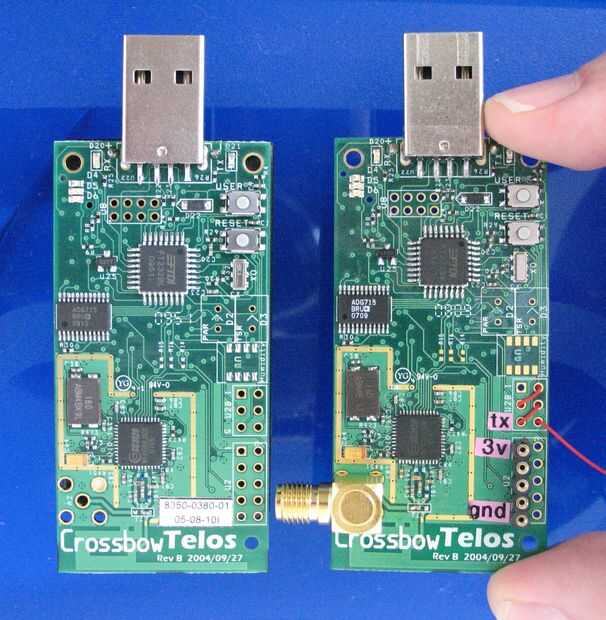

Encontrar los 3V y conexión a tierra en lo TelosB y soldar un zócalo a éstos. Los 3V y la tierra están etiquetados con etiquetas de color de rosa en lo TelosB modificado (a la derecha en la segunda foto). Más tarde se conectar los cables del puente aquí para dar la potencia TelosB del escudo de logger de datos de Adafruit.

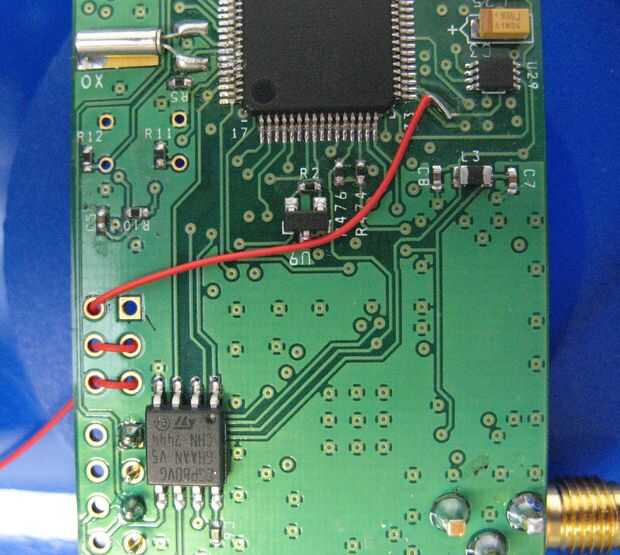

Busque la línea Tx del procesador en lo TelosB MSP430 y utilice un X-acto para raspar el soldermask verde y exponer algunos cobre. Calentar el cobre con un soldador y fundir algunos soldadura sobre ella.
Retire el aislamiento de 1/16"(1.5 mm) de una longitud de 4 pulgadas de calibre 30 (hilo wire-wrap). Luego aplicar soldadura al alambre expuesto. Retire aproximadamente 0.5" de aislamiento desde el otro extremo.

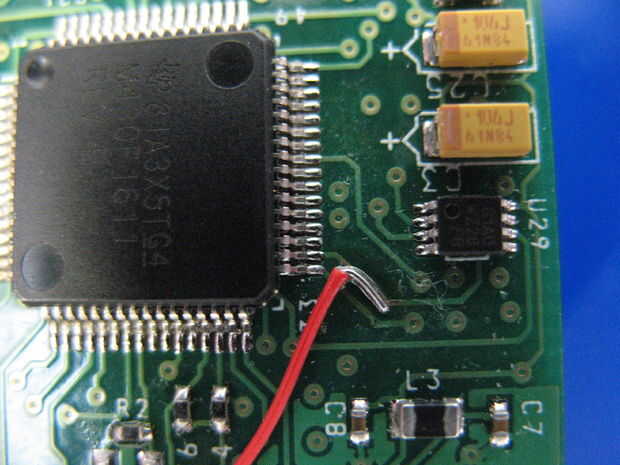

Enganche el cable soldado a la almohadilla de cobre soldada con inversión pinzas y calor con la plancha. Se debe derretir y palillo. La articulación no es muy fuerte, por lo que puede Ate el alambre a través de algunos agujeros no utilizados en lo TelosB para evitar que se quitó.
Soldadura sobre un trozo de alambre de calibre 22 en el extremo libre del alambre de 30 calibre de 0,5 pulgadas y asegúrelo con termo retráctil. Ello va a tener enchufado Serial1 RX (pin 19) en el Arduino Mega. Tal vez usted podría utilizar un Arduino regular, pero la Mega tiene 4 puertos serial de hardware en lugar de sólo 1. Esto hace fácil de usar uno de puertos serie de Mega para solución de problemas en un ordenador mientras lo TelosB se comunica en otro puerto.
(Además el registrador Adafruit, este método ha conectado el Sparkfun Logomatic--baja potencia pero no timestamp--y a un módem Bluetooth RN-41)
