Paso 8: Prueba Final

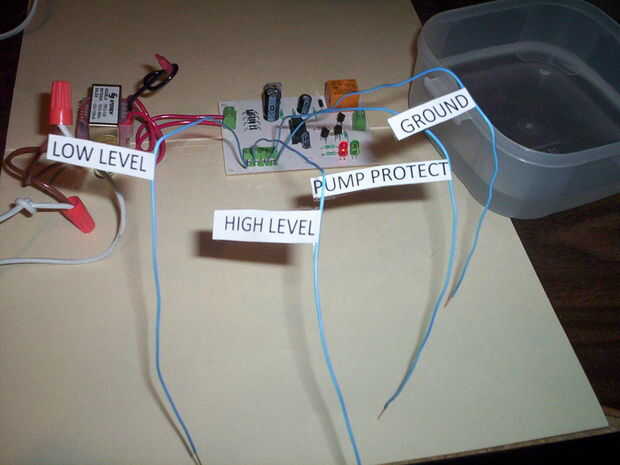

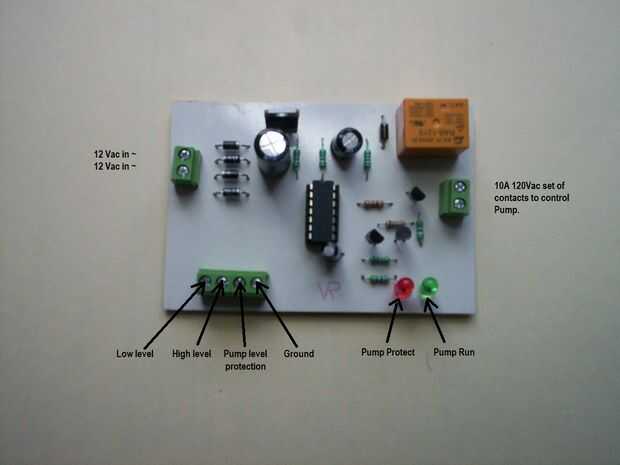

Coloque el tablero de regulador montado sobre una superficie aislada como una carpeta o un cuaderno en su mesa de trabajo para evitar cortocircuitos en los empalmes de la soldadura con cualquier material conductor persistente aún sentado en la superficie de trabajo. Conseguir un par de un pie 24AWG segmentos de cable y los extremos de la tira. Inserte el extremo de un cable en el terminal marcado como "Tierra", luego inserte el otro cable en el terminal marcado como "Bomba nivel protección", dejando los otros extremos sueltos sin tocar unos a otros.
Esta es una prueba con la misma fuente de alimentación utilizada en el paso 6. Conecte la misma forma para alimentar el circuito. En este punto, el CD4001 ya esté insertada en su zócalo. Una vez que se aplica energía al tablero y suponiendo que todo fue montado correctamente, el LED rojo se encenderá. Si pones juntos desnudaron de los dos extremos de los cables anteriormente, el LED rojo debe ir hacia fuera y debe encenderse el LED verde y se debe escuchar un clic desde el relé. Separación de los extremos de los cables debe apagarse el verde LED y el LED rojo mientras otro click del relais de la audiencia como desenergiza. Esto prueba que el circuito está funcionando.

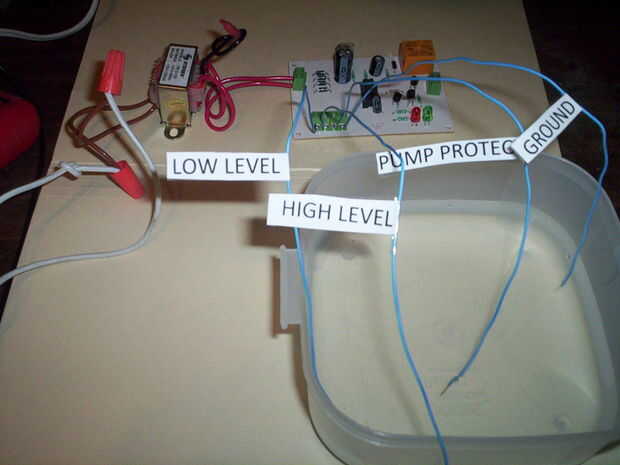

Consiga un recipiente poco profundo y llenarlo con agua. Con el circuito energizado todavía, el LED rojo en el y los dos cables no se toquen uno al otro, dip ambos despojado extremos en el recipiente con agua. Debe apagar el LED rojo y el LED verde debe activar con un clic del relé. Retire los cables del agua y el verde que luminoso debería apagarse, el rojo que LED deberá encenderse con un clic del relé. Si esto va como se indica, entonces está funcionando adecuadamente.
Prueba del transformador de AC:

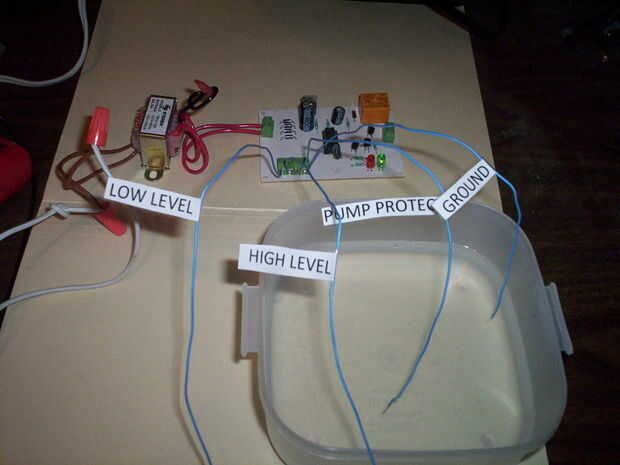

Ahora es el momento para comprobar que el controlador funciona con 12VAC desde el transformador de 120V/12V 250mA. Conecte los cables de 12VAC del transformador en el conector marcado como primaria de 12VAC pulg. Enchufe el transformador a través de un cable de extensión en un tomacorriente de pared y el tablero debe llevar a cabo el mismo que con la fuente de alimentación. Si este es el caso, entonces es hora para la siguiente prueba.
Simulación de prueba de bomba de agua:

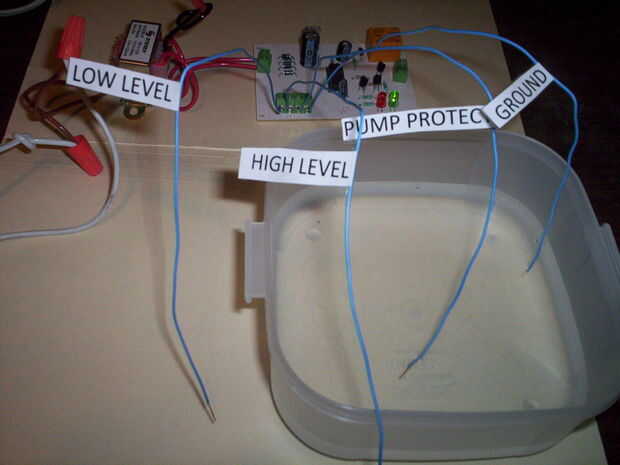

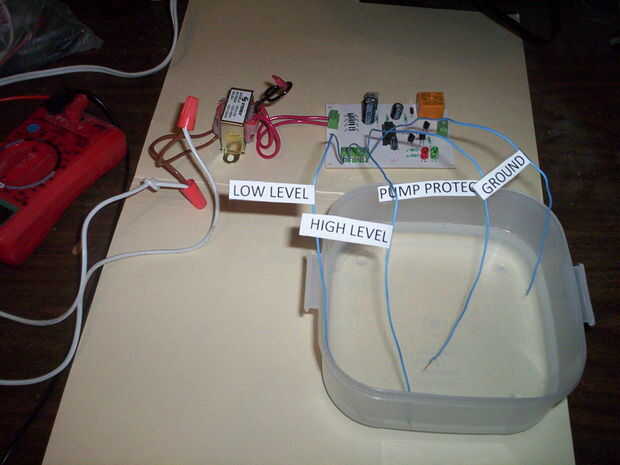

Haz otro par de cables sobre la misma longitud como los cables ya conectados a la tarjeta controladora, tira de sus extremos y coloque uno en el terminal de "Bajo nivel" y la otra en la terminal de "Alto nivel". Con la protección de la bomba y los cables de tierra ya sumergidos en el depósito de agua, el LED verde debe estar encendido. Sumerja el extremo del cable de "bajo nivel" en la misma agua y el verde LED debe todavía estar en, y luego sumerja el cable "High level" también en el mismo recipiente de agua y el verde que LED debe ir con un clic del relé. Esto simula que la bomba de llenado el tanque de agua. Para simular agua consumo como nivel del agua desciende, quitar el cable de "Alto nivel" del envase del agua y nada debe suceder. Luego, retire el cable de "bajo nivel" del envase del agua y debe encender el LED verde y el relé debe energizar la bomba de agua y el ciclo se repite.
Si las pruebas fueron exitosas, el controlador puede utilizarse ahora en el mundo real. Antes de hacerlo, Búscate un recinto adecuado para que no caliente voltajes están expuestos. Los electrodos en el tanque de agua se pueden colocar verticalmente desde la parte superior del tanque hacia abajo en el agua. Para evitar la corrosión, se recomienda utilizar electrodos de acero inoxidable para mayor duración. Si los electrodos pasan a través de la pared del tanque, sellar correctamente para evitar fugas.
