Paso 6: montaje

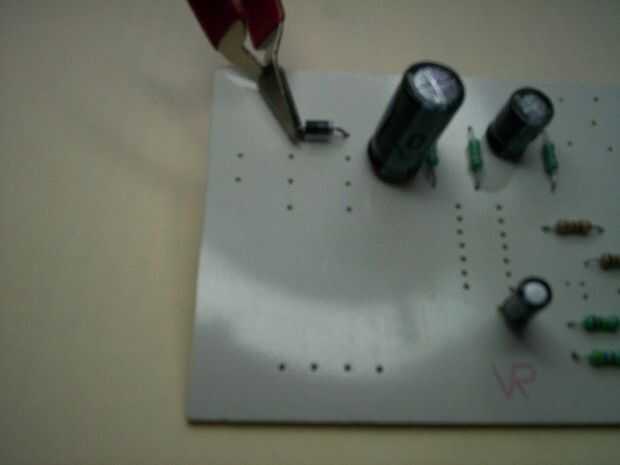

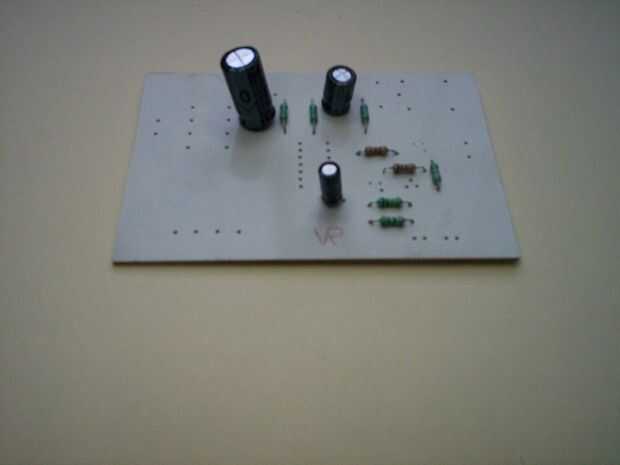

En primer lugar de la soldadura de componentes pasivos, esto incluye resistores y condensadores electrolíticos, prestando atención a las marcas de polaridad. A continuación, suelde en componentes de suministro de energía como diodos y el regulador de tensión, prestando especial atención a la polaridad, así. Usar un disipador de calor clip entre empalme de soldadura y el cuerpo del semiconductor tal como se muestra en las imágenes.

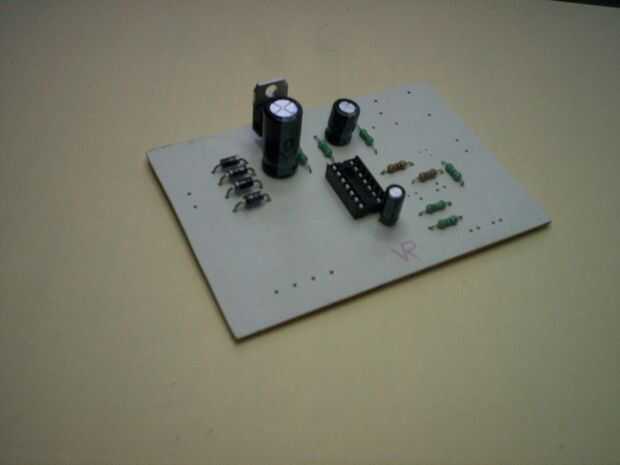

Instale el zócalo de 14 pines del IC y soldar en su lugar. Use suficiente soldadura para cada perno para mantener pernos adyacentes de cortocircuito junto con soldadura excesiva. Observe la posición de la muesca en un lado.

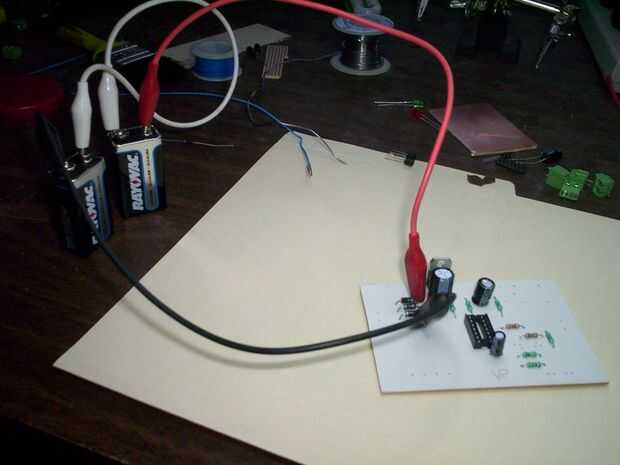

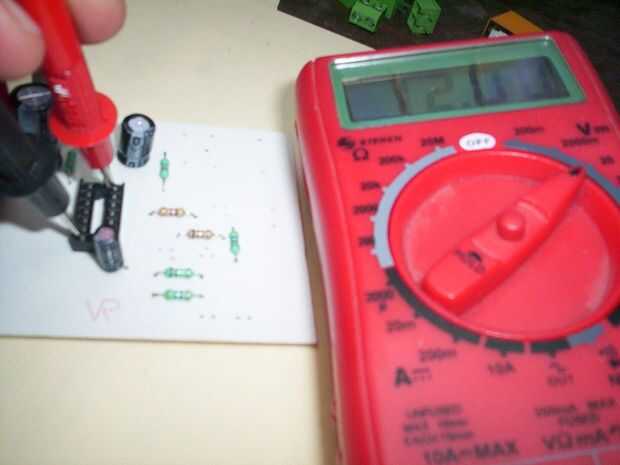

Con un exterior + 15V DC de alimentación (o dos baterías de 9V en serie) y un par de pinzas de cocodrilo, conecta el (+) salida de esta fuente de alimentación para el ánodo de D1 y la salida GND de la potencia de la fuente al cátodo de D4. Mida el voltaje entre los pines 14 (Vdd) y 7 (gnd) del zócalo del IC que debe ser + 12V +-2%.
Si esta prueba de tensión prueba exitosa, vaya al paso siguiente.
