Construir un cilindro neumático de (6 / 11 paso)

Paso 6: Fije la válvula de solenoide

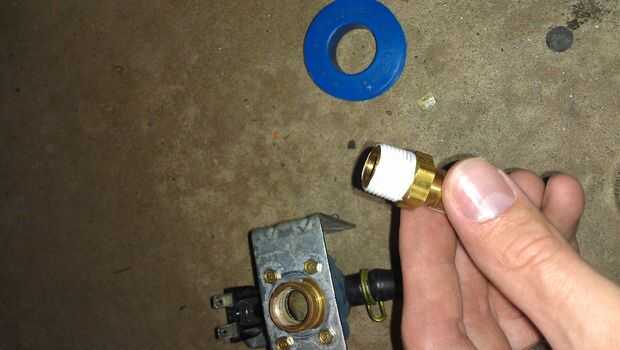

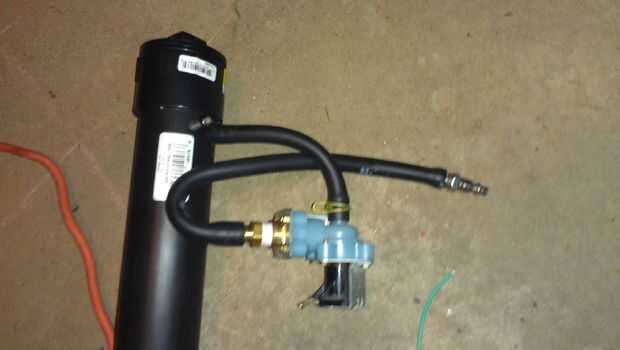

Una de las piezas que necesitaba para comprar es un adaptador que enroscado en el solenoide y tenía una manguera de púas en el otro extremo. Este hilo de rosca en el solenoide y conecte la salida del solenoide a la guarnición en el cuerpo del cilindro. Conecte la entrada del solenoide a la rápido-conexión para el compresor.

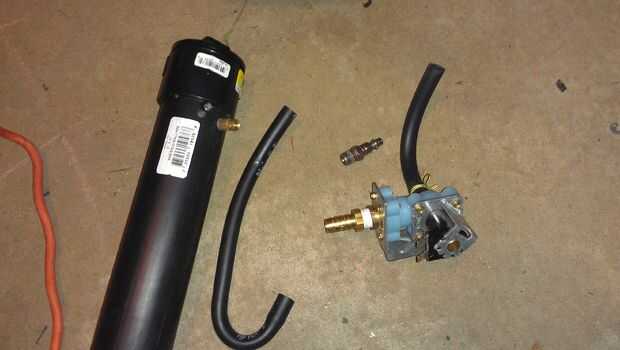

Para hacer estos accesorios, usé el tubo que salió de la lavadora de platos. Cortar por la mitad y utiliza la mitad para cada lado del solenoide. Usted puede manguera abrazadera cada conexión o utilizar abrazaderas de plástico. Yo lazos zip cuando sea necesario, e incluso a presión ajuste la manguera en dos lugares. Si está utilizando el cilindro para mover cargas más pesadas, usted probablemente querrá ir con abrazaderas para manguera.

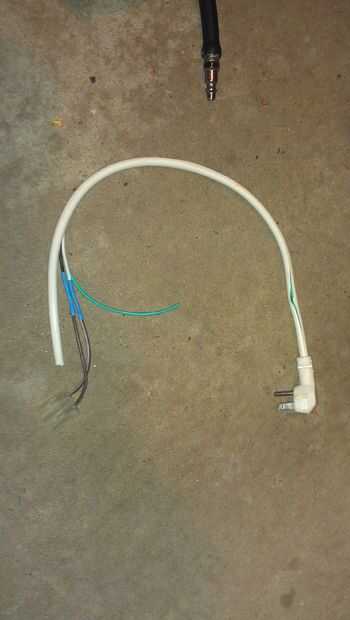

Finalmente, conecte los cables del arnés del solenoide a una clavija del aparato en desuso. Esto facilita la prueba. Si utiliza un relé o placa de circuito, usted puede sentir libre de conectar es sin embargo, por favor. Sólo asegúrese de usar sentido común y evite tocar los cables desnudos. El solenoide funciona a 110VAC, así puede ser peligroso si no utilizas tu cerebro para mantenerte seguro. Como siempre, hacer las conexiones, utilice termocontraíbles o cinta aislante para aislarlos y Sobrehilar cosas para arriba. Ahora es el tiempo para asegurar que no hay ningún cable pelado sobresale, ya que no ha conectado todavía! (No se muestra en la foto, pero grabado abajo del alambre descubierto más tarde)
