Construir un cilindro neumático de (9 / 11 paso)

Paso 9: Probarlo

Felicidades! El cilindro está listo para probar!

Por favor tome nota: este cilindro neumático no tiene absolutamente ningún dispositivo de parada de seguridad. Si no eres cuidadoso, el cilindro interno estará lanzar fuera de la unidad a gran velocidad! No poner su cara por encima del cilindro, o punto en cualquier parte del cuerpo. No iniciar la comprobación a muy alta presión. No actuar estúpido.

Ahora que el lo fuera del camino, probar.

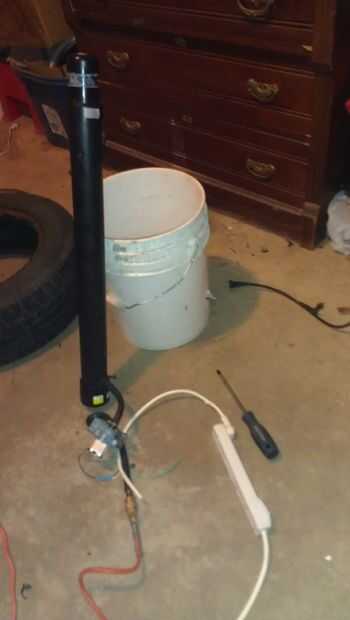

Conecte el compresor a la rápida conexión. Comenzar con el regulador sobre la compresor todo el camino. Sí, todo el camino abajo. Realmente. Hazlo. Apaga esa cosa.

Ahora Conecte su barra de energía en la pared o el cable prolongador favoritos. Asegúrese de que el interruptor esté en la posición de apagado. Enchufe en el solenoide.

1. Pruebe el funcionamiento del solenoide. Activar la barra de energía, entonces lo apague otra vez. Usted debe oír la activación del solenoide (a veces te hum o zumbido ligeramente).

2. Gire el regulador hasta 10 psi. Ahora ponga su mano en el extremo del cilindro que se extiende y coloque el otro extremo en el suelo. Cambiar en la barra de energía. ¿Mover la cosa? Lo más probable es que la presión no es suficiente. Lentamente la rampa para arriba de la presión en pruebas posteriores hasta tener una idea de cómo funciona. He encontrado que entre 30 y 50 psi parece funcionar mejor.

3. ajustar el tornillo de purga de aire. Ahora que la extensión está trabajando, afinar la retracción ajustando el tornillo de purga de aire. Nuevo el tornillo para permitir que más aire hacia fuera más rápido o apriete hasta lento por retracción. Ajuste a su gusto. Este ajuste va a cambiar las características de extensión, por lo que puede jugar con la presión así.
