Construir un caso prototipo profesional para una serie de Linksys WRT54G Router en tres semanas (4 / 8 paso)

Paso 4: Ingeniería inversa y Modding

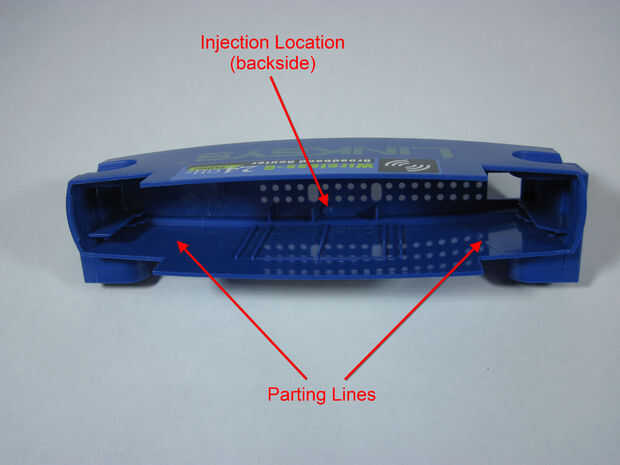

Cuando marcha atrás ingeniería y modificación de cualquier producto ayuda a saber cómo se fabricó el objeto existente y cómo el modded uno se hará. Por ejemplo sé que la fábrica caso Linksys era inyectado desde ques visible como líneas y lugares de inyección de despedida.

Ya sé que son piezas de moldeado por inyección hay unos supuestos que puedo hacer.

  1. Grueso de pared probablemente será entre 0,040" y 0,120" (dependiendo del tamaño de la pieza).
  2. Que la parte tenga ángulos proyecto de no menos de 1 º en la dirección de tracción.

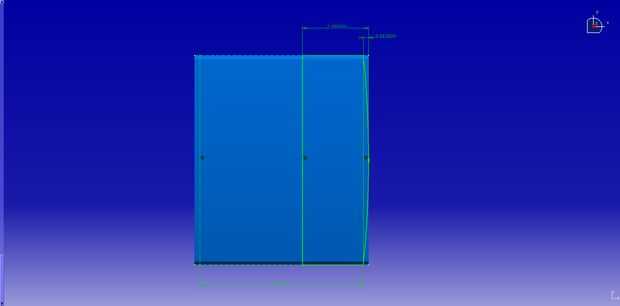

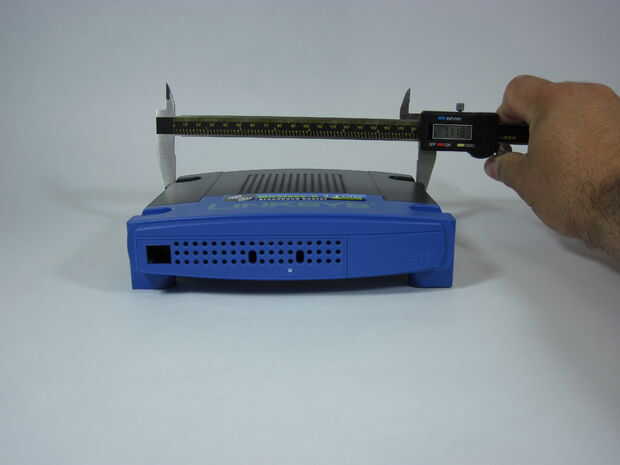

Encontré que los ángulos de bosquejo de mis piezas fueron aproximadamente 3 º que significa la parte que obtiene mayor como me muevo de adelante hacia atrás. Esto es importante porque si se invierten (parte consiguió más pequeño de adelante hacia atrás) la parte no pueda ser extraído de su molde. Usted notará de las imágenes que varía la parte casi 0,030" de adelante hacia atrás, aunque esto puede no parecer como mucho se puede y probablemente significará la diferencia entre instalar o no.

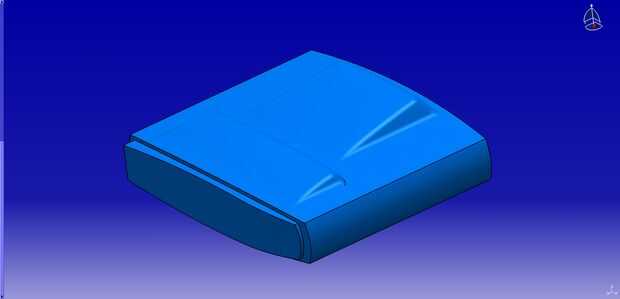

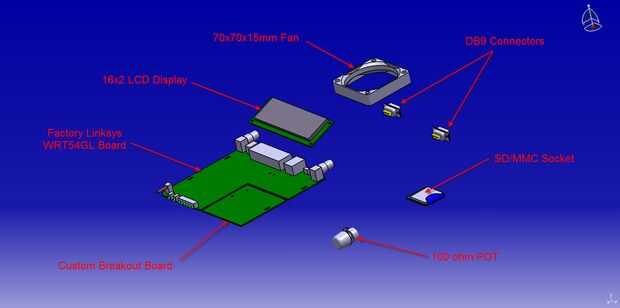

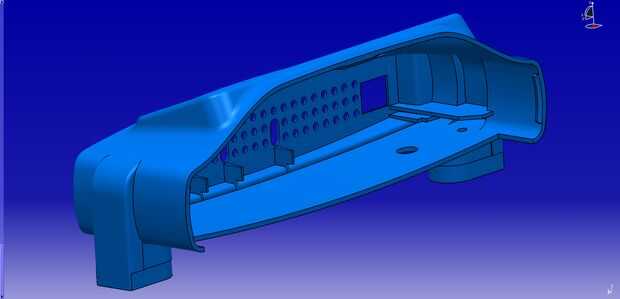

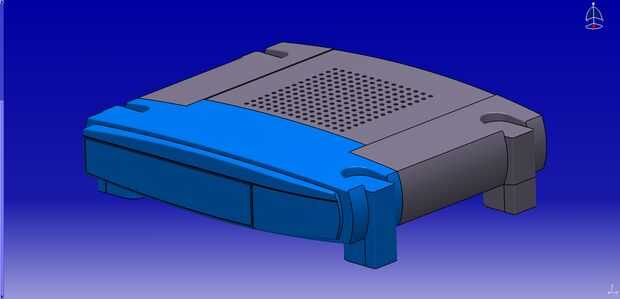

"Doble check" mi precisión decidí que fueran a revertir en ingeniero y modelo una copia exacta de la caja original de Linksys y haría "envolvente" modelos CAD en 3D de todos los componentes que van dentro de la caja. Después de cuatro días me había terminado de todos los modelos y fue capaz de montar en CATIA. Aunque no todos los modelos se alinearon perfectamente a excepción del agujero de una antena que estaba apagado por aproximadamente 0,025". Después de una investigación un poco descubrí que había introducido una dimensión incorrectamente y pude resolver el problema en pocos minutos.

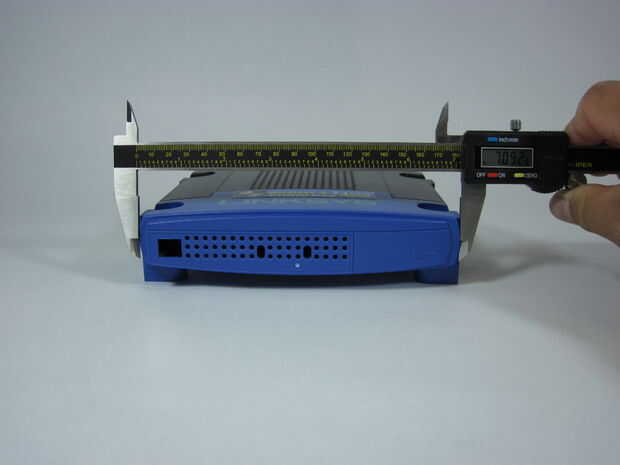

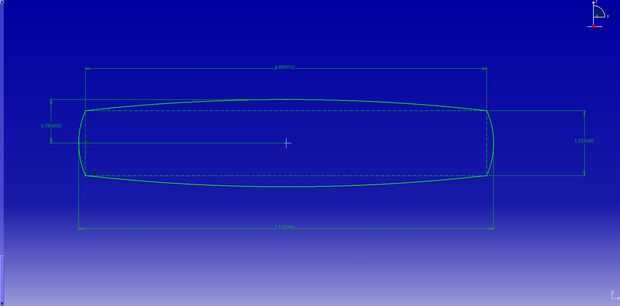

Nota: La clave para que un modelo 3D exacto es tomar su tiempo y mucho de medidas! Doble, triple cuadruple incluso Compruebe sus medidas! Sé por experiencia que es fácil de malinterpretar una medición y pasarás horas tratando de averiguar por qué todo no alineados.

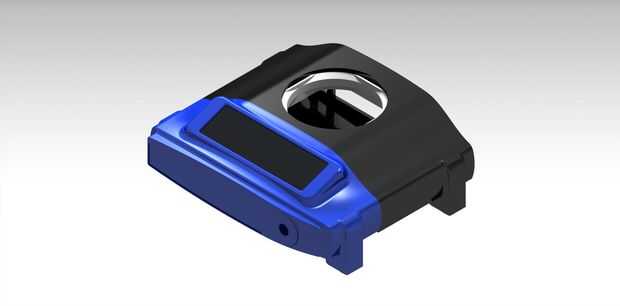

En las imágenes verás un horrible primer intento modificar el caso de la casa la pantalla LCD y ventilador. Pasé por sobre una media docena versiones antes que subió con un diseño que me gusto y fue con. Recuerde, el diseño es generalmente un proceso evolutivo; un cambio lleva a otro, algunas de las características estancia, algunos llegan, algunos cambios y algunos quedan igual. Mi modelo final tiene sutiles características de casi todas las versiones que se me ocurrió.

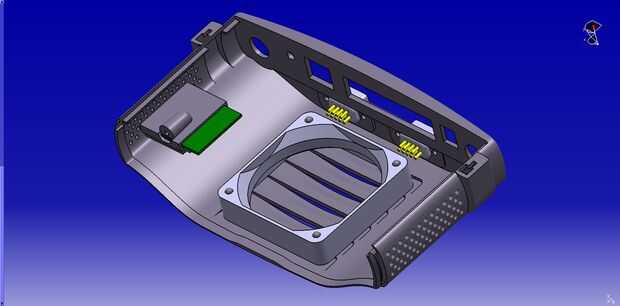

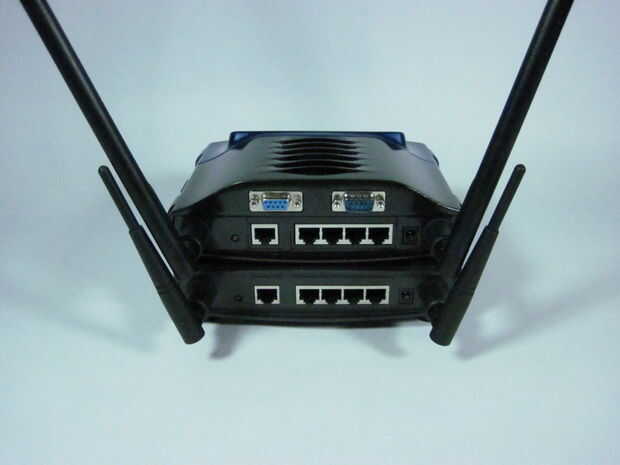

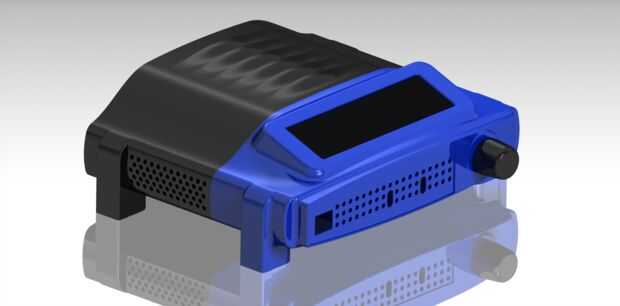

Al final terminé levantando la superficie superior 0,750" y fluye hasta los bordes originales de parte superior de la caja de fábrica. Esto me permitió mantener una forma de fábrica algo al caso. Entonces fluyó la superficie hasta el borde frontal original dándole una bonita forma orgánica. Extendió un cojín frente a la pantalla LCD y persianas la superficie superior para permitir el escape de calor. La parte trasera de la caja seguía siendo casi común con excepción de la parte superior donde se montan los conectores DB9. Podrás ver en la imagen de nuestro router anidado encima un direccionador Linksys de fábrica.

Una vez que estaba satisfecho con las modificaciones que había hecho envió los modelos de CAD a 3D impreso de plástico ABS.
