Paso 1: Evaluación de requerimientos del proyecto

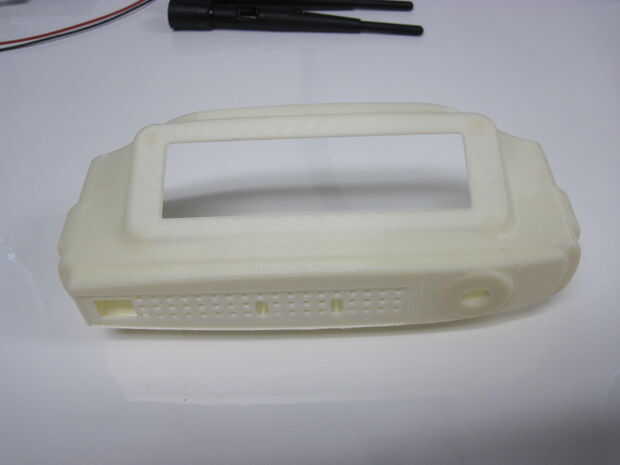

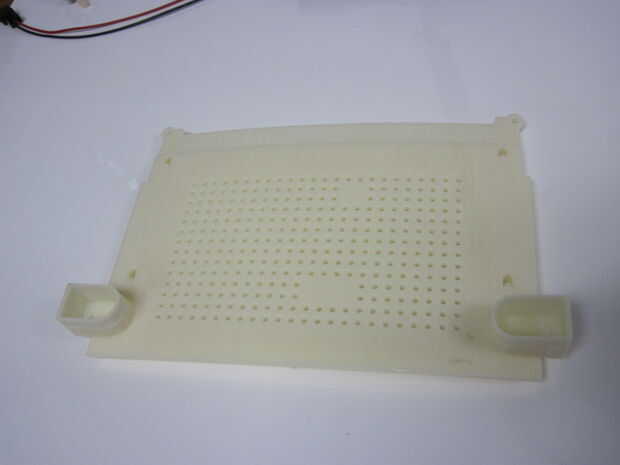

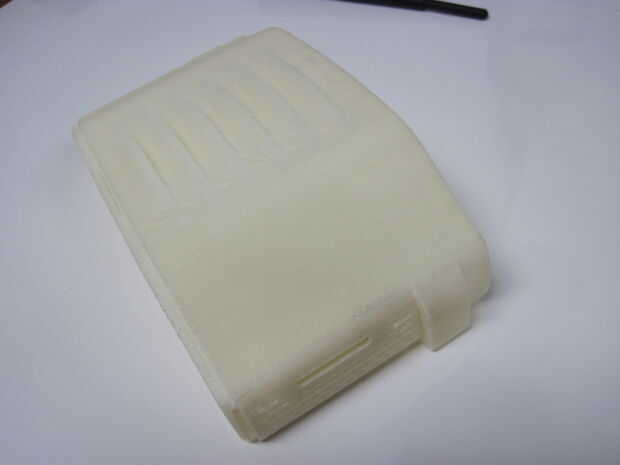

Nuevo caso
El objetivo principal de este proyecto fue desarrollar y prototipo un caso realizables que trabajó con componentes internos de un router WRT54GL de fábrica y mantiene una sensación de"fábrica" mientras que la integración de componentes adicionales.

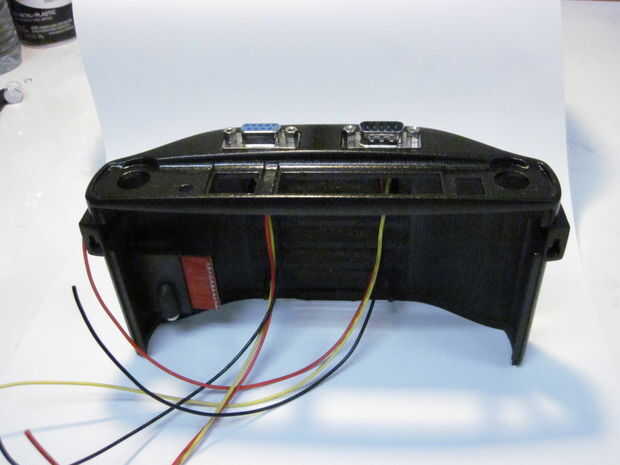

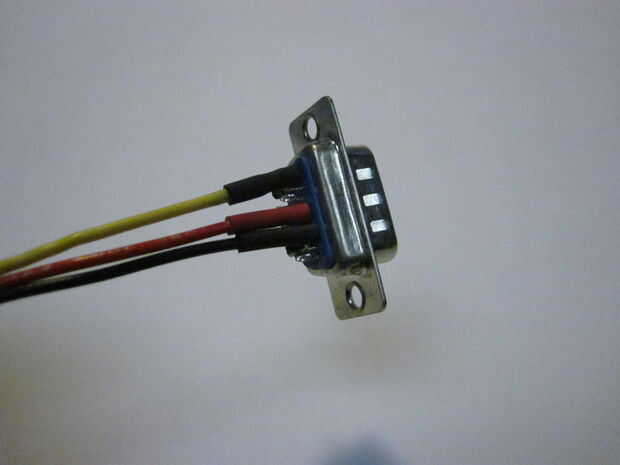

Duelo de los puertos serie db9
Puesto que quería ser capaz de conectar mi router a cosas tales como puertos serie GPS eran una necesidad.

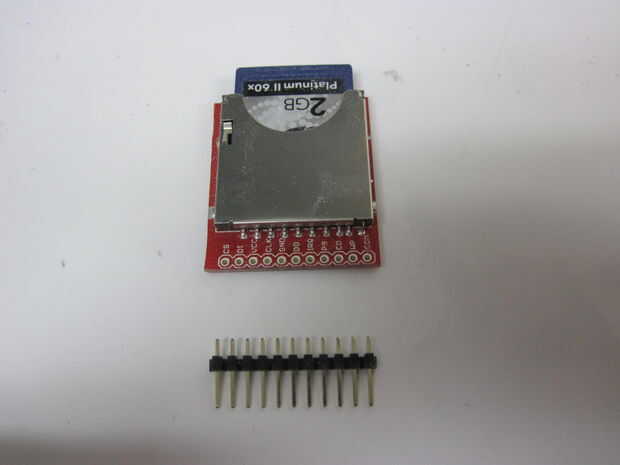

Lector de SD/MMC(Secure Digital Multi Media Card)
Debido a la capacidad de memoria limitada de routers (4 MB de flash) un lector de SD/MMC era también una necesidad.

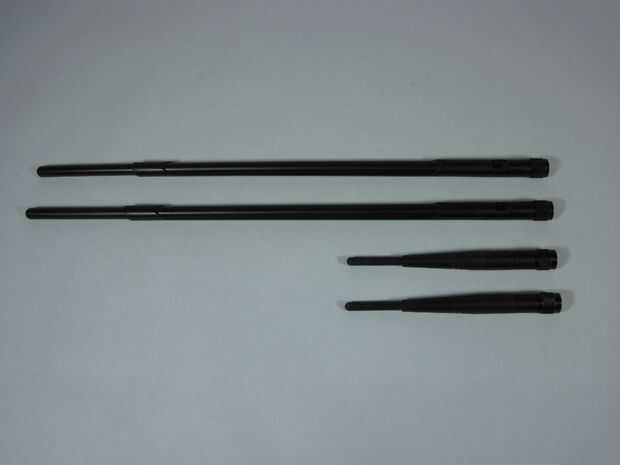

Antenas de alta ganancia
Quería que la señal de WiFi en toda la casa y en el patio trasero. Para lograr esto me decidí por un conjunto de antenas omnidireccionales de alta ganancia. Dependiendo de su necesidad, antenas direccionales puede usarse y puede extender el rango de varias millas!

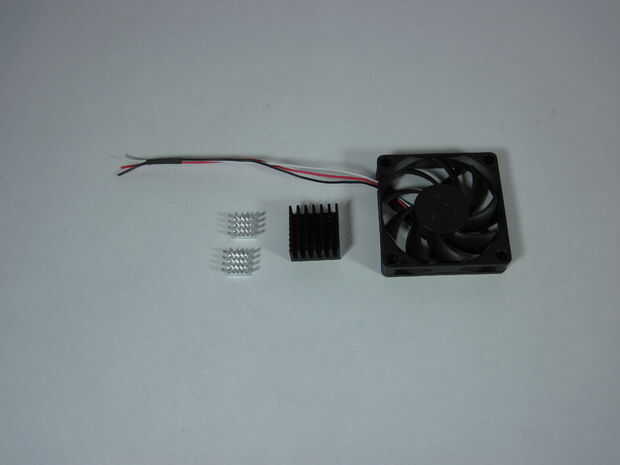

Disipadores de calor y ventilador
Disipadores de calor y un ventilador de refrigeración también se necesitarían para ayudar a eliminar el exceso de calor producido por reloj de la CPU y aumentar la intensidad de la señal saliente. Un disipador de calor de 28x28x15mm y 70x70x15mm 43 cfm ventilador fueron elegidos. Un potenciómetro de 100 ohm de 3 vatios era necesaria para ajustar la velocidad del ventilador. Esto le permite no sólo controlar la cantidad de flujo de aire sino también para reducir el ruido que del ventilador hace cuando funciona a altas rpm.
Pantalla LCD
Como un bono adicional (y solo para ver si podía hacerlo) he decidido añadir una pantalla de LCD 16 x 2 para ver estadísticas y código que el router esté funcionando.
Actualización de firmware
Ninguno de estos hacks sería posible sin actualizar el firmware, así que decidí actualizarlo a DD-WRT.

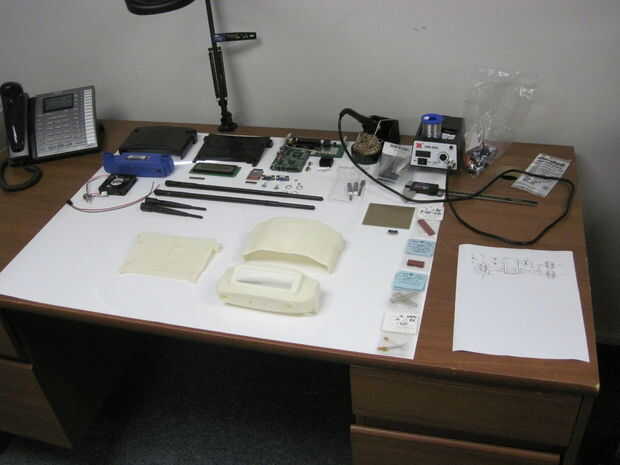

A pesar de no tendrá en la parte electrónica y modding en este Instructable te darás cuenta que hemos enumerado todos los componentes que estoy planeando sobre el uso de este proyecto. Es importante saber lo que se utilizará para plan, diseño y ajuste para la separación y aspecto visual (sin punto de hacer algo feo).
