Construir un 60 Watt Solar Panel (6 / 17 paso)

Paso 6: Soldar entre sí las células solares

empecé dibujando una cuadrícula sobre cada uno de los dos pedazos de pegboard, en lápiz, así sabría donde cada una de las 18 células en ellos se ubicaría. Luego puse las células en patrón de rejilla boca abajo para poder soldarlos juntos. Todas las 18 células en cada medio panel necesitan ser soldadas juntas en serie, después ambos paneles medio necesitan estar conectados en serie para obtener el voltaje deseado.

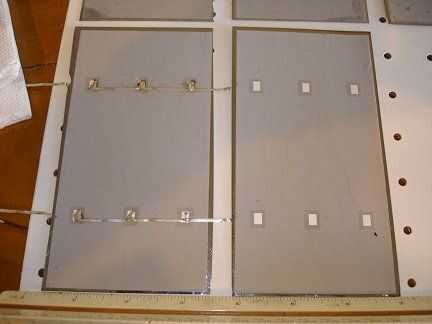

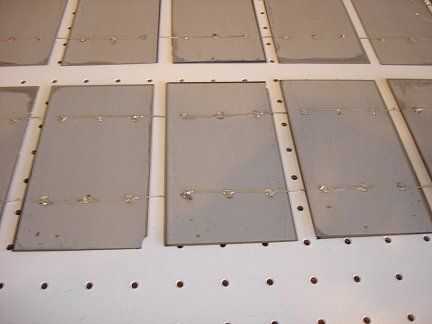

Soldar las células juntas fue complicado en primer lugar, pero consiguió la caída de él bastante rápido. Empieza con sólo dos células boca abajo. Coloque las lengüetas de la soldadura desde el frente de una célula a través de los puntos de soldadura en la parte posterior de la otra célula. Me aseguré que el espaciado entre las células emparejado la cuadrícula. Esto continuaba hasta que tuve una línea de 6 células soldadas juntas. Yo entonces había soldado fichas de celdas solares desechados a los puntos de soldadura en la última celda en la cadena. Luego hice dos líneas más de 6 células.

Utilicé un soldador de bajo voltaje y fina resina núcleo de soldadura. También usé un lápiz de resina en los puntos de soldadura en la parte posterior de las células antes de soldar. Utilice real con el soldador. Las células son delgadas y delicadas. Si empuja demasiado duro, se romperán las células. Me descuido un par de veces y había desguazado un par de células. Más detalles en este paso se pueden encontrar en mi web [sitio en http://www.mdpub.com/SolarPanel/]
