Construir tu propio "Turbo Time" 555 temporizador demostración (2 / 2 paso)

Paso 2: ¿Cómo funciona el temporizador "Turbo Time" 555?

¿Cómo funciona el temporizador "Turbo Time" 555?
El circuito original está publicado en mini-Notebook de Ingeniero-circuitos de IC Temporizador 555 por Forrest M. Mims III en la página 7.
Comenzó construyendo simplemente el circuito básico... pero para una demostración, digamos que había una falta de vitalidad como no hacen ruido o tienen un LED que parpadea solo!!!!

Así que.. .we añadido una resistencia limitadora de corriente y el LED al pin 3... nos dio el LED que parpadea

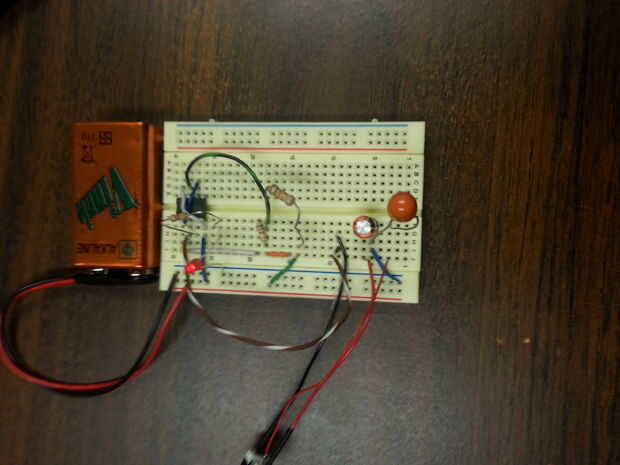

Pero entonces también hemos añadido un "Turbo" en la forma de un condensador más pequeño (~ 1/10 el condensador original). Puesto que el nuevo condensador es menor carga y descarga más rápido... por lo tanto el LED parpadea más rápido.

Términos:
Período: 1/frecuencia (.1 período seg = 10 Hz)
Ciclo de deber: Porcentaje del tiempo la señal es alta.
(ciclo de trabajo 25% = 1 segundo alta baja 3 segundos)

Descripción:
Técnico: En el cuaderno del ingeniero, usted notará que la señal de salida del circuito se caracteriza por las 2 resistencias y el condensador.  La frecuencia total es el inverso del período, el período es la suma de alta y la baja.

1/FREQ = T = TH + TL
donde:
tH =.693 * (r1 + r2) * c1
tL =.693 * (r2) * c1

TH = tiempo de alta
TL = tiempo de baja
T = período
Valores de resistencias R1 y R2
C1 valor de condensador

En las matemáticas el cambio de manera más simple la frecuencia es cambiar el tamaño del condensador. Así que para obtener una frecuencia más alta (período más corto) bajar la capacitancia.  Así que para demostrar esto hemos decidido cambiar entre 2 condensadores, con un micro interruptor. De esa manera te conectamos a uno cuando no se presiona el botón y a la otra cuando es.  Si lo piensas bien, esto podría provocar discontinuidades conmutación.  Se deja al lector a considerar diseños que podrían evitar que estos ocurran. (Sugerencia: ambas tapas están desconectados temporalmente durante la conmutación.)

¡ Mira el video para ver el circuito en acción

Gracias por revisar nuestro Instructable y buena suerte con todos tus proyectos!
