Construir su propio ordenador (13 / 16 paso)

Paso 13: Power!!!!!!

Ahora finalmente conseguimos conectar todo en.

Hay 5 conectores de energía que vamos a utilizar:
-Placa base principal
-Placa base 12v
-Molex (para unidades ópticas, algunas unidades de disco duros y algunas placas base)
-SATA

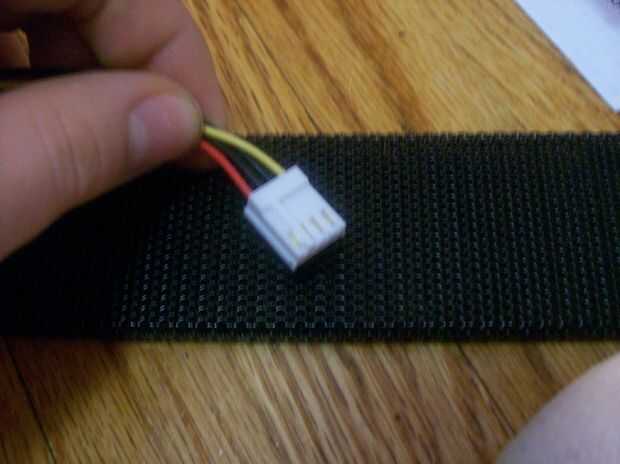

-Disquete

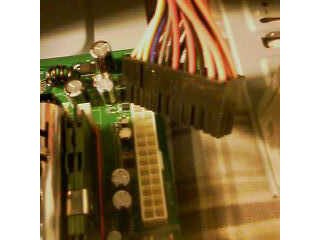

La placa base principal vendrá en una configuración de 20 o 24 pines. El cable de la fuente de alimentación le permitirá sacar 4 pines para utilizar en una placa de 20 pines. Esta uno en la placa base enchufe primero (ver fotos de referencia).

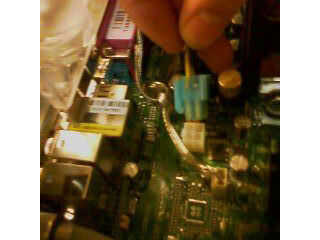

La placa base 12v va a venir un conector de 4 u 8. Otra vez el cable de alimentación le permitirá sacar 4 pines si necesario. La principal y la de 12 voltios sólo irá de una manera.

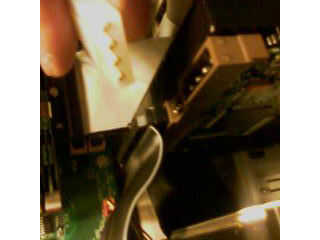

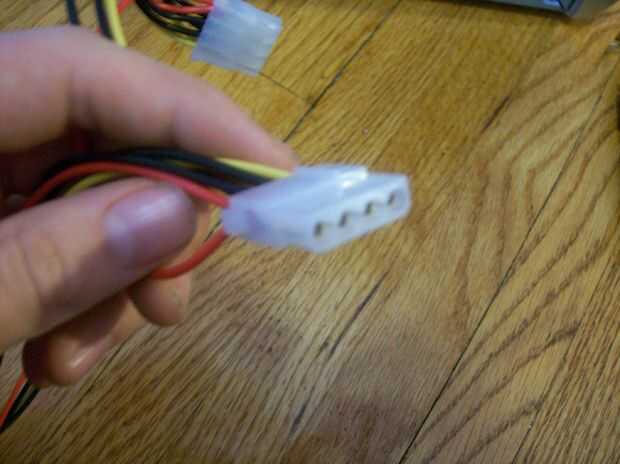

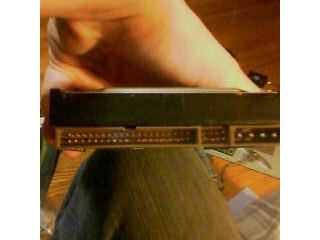

El conector molex (4 pines en un piso y medio enchufe redondo) se utilizará para la mayoría de las aplicaciones. Mayoría de unidades ópticas y discos duros IDE la utilizará. La placa base podría usar uno demasiado. Simplemente conéctelos en donde ves un conector para una. Hay sólo una manera de colocarlos.

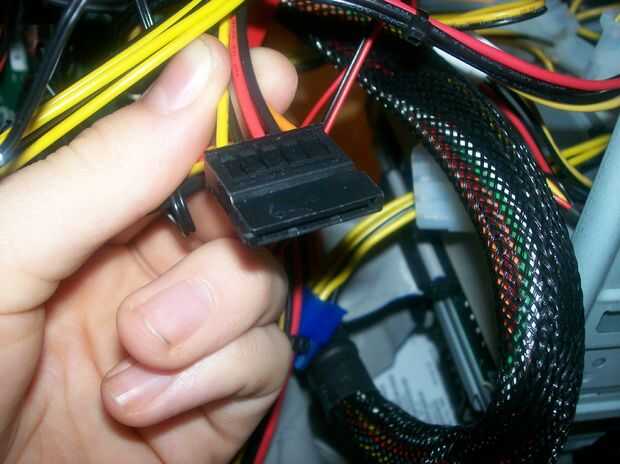

El poder SATA es utilizado solamente por los dispositivos SATA. Son muy planos. Simplemente conéctelos en tu disco duro.

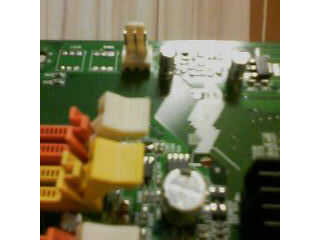

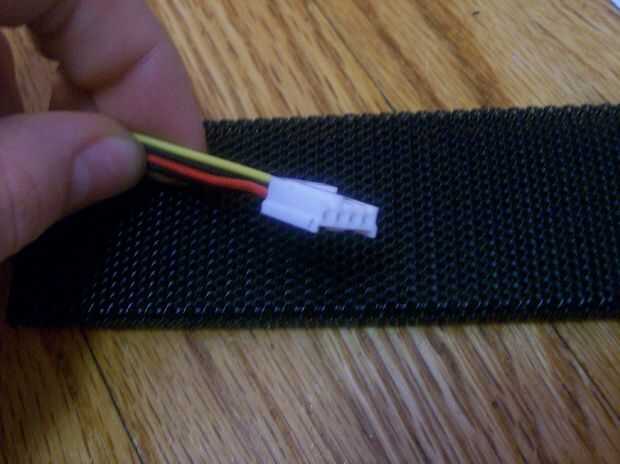

Si tu ventilador no está todavía enchufado a la placa base o un conector molex, hacerlo ahora. Que se puede utilizar un conector del ventilador de 3 pines como el ventilador del procesador. Utilizar cualquier conectores de 3 pines disponibles que parecen los procesadores (imagen abajo)
