Construir su propio ordenador (9 / 16 paso)

Paso 9: Cableado los botones del Panel frontal, USB y Audio

Este es otro paso donde usted necesitará dependen casi exclusivamente de los manuales de Motherboard, Tarjeta madre y caso.

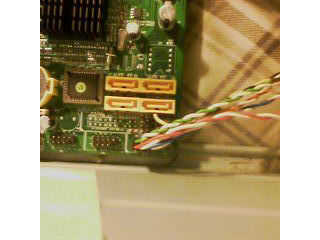

Casos suelen tienen 2 botones (Power y Reset) y 2 LEDs (Power y HDD). Mirando en el manual de las placas base debe ser capaz de decir donde van los cables de los LEDs y botones. El cable de color suele ser el positivo y el cable blanco o negro es generalmente negativo.

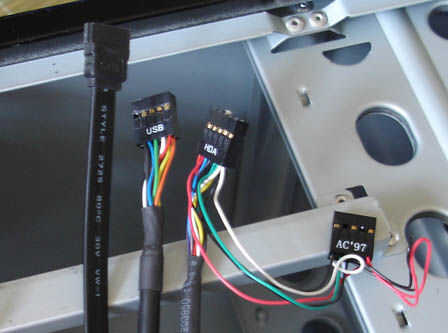

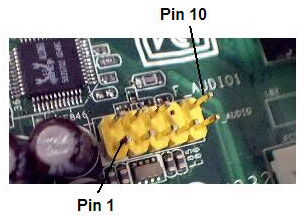

Mayoría de los casos suelen tener un auricular y un micrófono jack en la parte delantera también. Esto se llama el panel AC 97. Usted debe ser capaz de encontrar donde van los cables en el manual de instrucciones. Hay un mapa de cableado por debajo del estándar panel de AC 97. Placas base más nuevas se a veces lista de este frontal Audio y HD Audio demasiado.

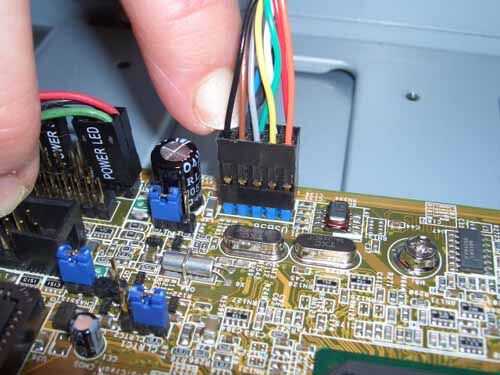

Casos generalmente tienen USB en el frente. Este es fácil. La motherboard tiene 2 lugares para que pueda caber. Hay sólo una manera para que pueda caber, y no importa que uno. Consulta el manual si no lo encuentras.

El altavoz del sistema debe estar en algún lugar cerca de los botones y LEDs. Esto no es obligatorio para cualquier operación real, excepto diciendo que algo es desordenado en su computadora.
