Paso 4: Crear el marco y montar el panel
1. corte un 2 x 3 a dos longitudes de 22,25" sean el marco. Atornille el 2x3s otros 2 en los extremos para hacer un marco rectangular.

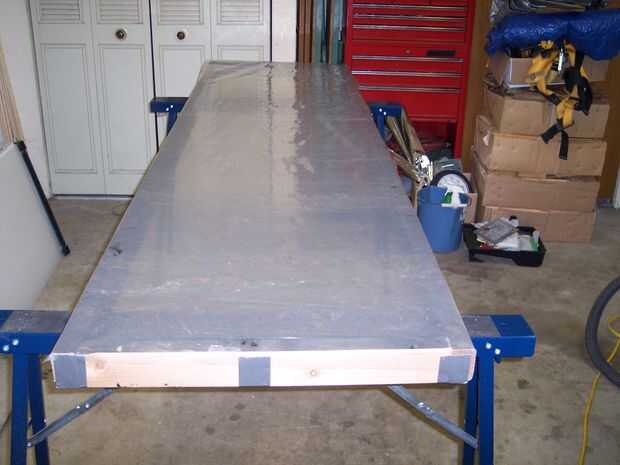

2. Envuelva el plástico transparente alrededor de este marco y la cinta en su lugar para hacer una tapa transparente para caber sobre el colector. En mi caso que esto es para fines de prueba, ya que tengo intención de eventualmente instalar al colector por debajo del material de la cubierta transparente en mi ático. El ancho del panel 22" encajará entre los cabios que proporcionarán un marco prefabricado.

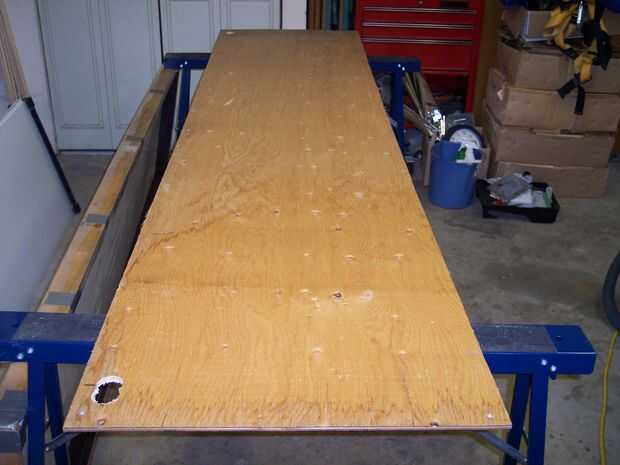

3. cortar la madera contrachapada de 24 "x 8'.

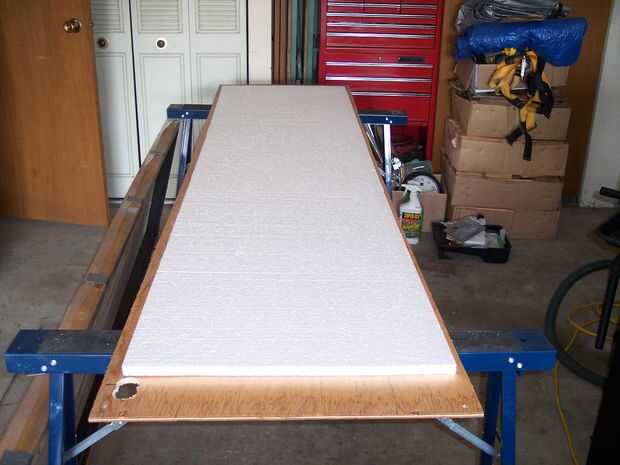

4. Corte la lámina de poliestireno de 7'4 "por 3'9" y colóquelo centrado sobre la madera contrachapada. Este será el aislamiento de la parte posterior del panel.
5. prueba de ajuste el colector y dos agujeros en la madera suficientemente grande para que las mangueras para caber fácilmente a través (aproximadamente 1" debe ser bueno). Hacer uno de estos agujeros en una ranura de perforar otro agujero justo al lado de él y cortando la madera entre ellos. Esto es para permitir la expansión térmica de la lámina de plástico corrugada. Los plásticos suelen tienen un alto coeficiente de expansión térmica. Si restringir el panel de la expansión, puede deformar y causar una fuga.
6. pila ahora todo trabaja en conjunto: primero la madera, luego poliestireno, luego el colector, luego la tapa transparente.

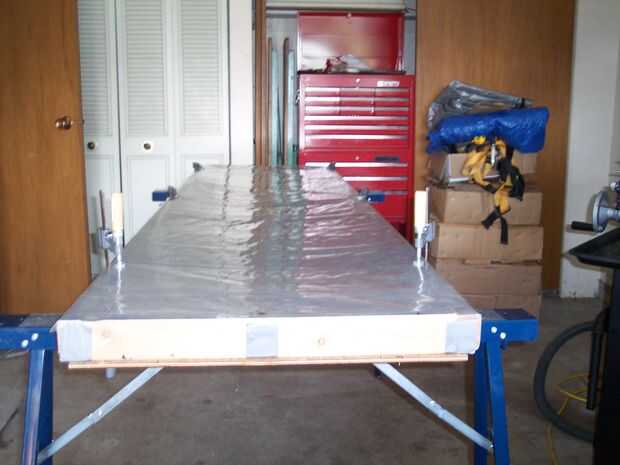

7. Fije la cubierta transparente a la madera contrachapada con varias abrazaderas (o se puede enroscar, pero inicialmente puede poder quitar fácilmente para el acceso al colector)
