Paso 3: Construir el colector de
2. Corte el tubo ABS en dos longitudes, cada 20,25" largo. Comprobar que cuando se coloca una tapa en ambos extremos, la longitud total es de 22". Elegí este ancho por lo que encajaría entre las vigas del techo en mi ático.

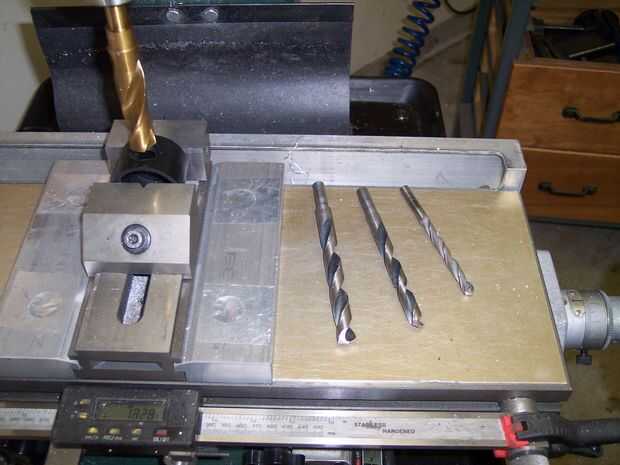

3. Perfore un orificio de 3/4" en el lado de dos de las tapas ABS. Esto será más fácil si perfore previamente con un poco más pequeños y gradualmente incrementar el tamaño.
4. Agrande los orificios con una lima redonda gruesa hasta que usted puede hilo justo en los pezones. No tengo un golpecito del hilo de rosca derecha, por lo que planeé pegar sólo los pezones en el lugar.

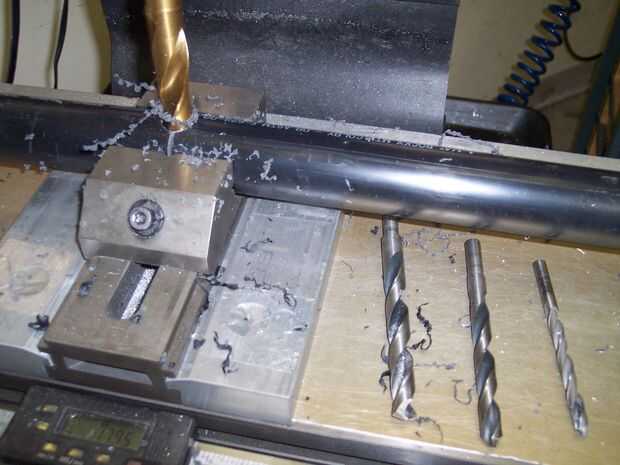

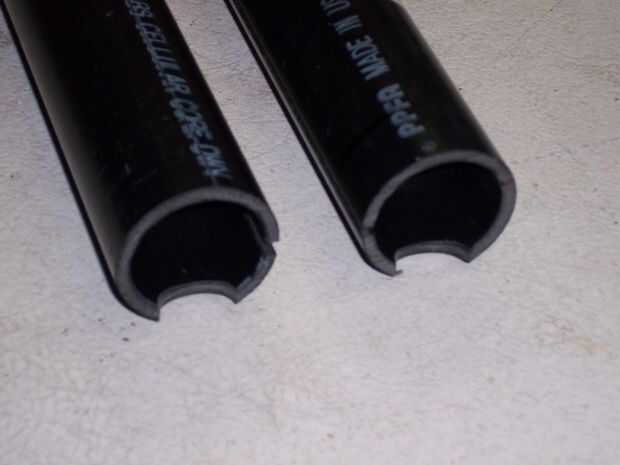

5. Haga una muesca semicircular de 3/4 diámetro en el extremo de cada tubo ABS. Esto es más fácil si sujetarlos extremo a extremo en un tornillo de banco. Alternativamente podría perforar este agujero en el tubo ABS antes de cortarlo y cortan sólo a través del centro del agujero para hacer las muescas. Estas muescas se ajuste alrededor del extremo del pezón cuando las tapas ABS.

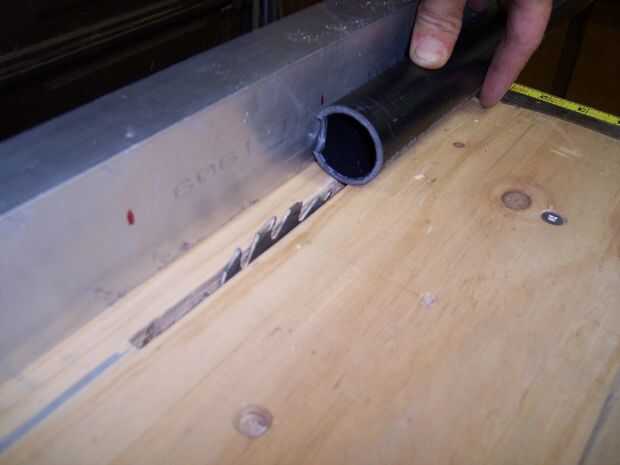

6. usando una sierra de mesa con una valla, extraer cuidadosamente una ranura hacia abajo toda la longitud de cada tubo ABS. La sección transversal resultante debe parecerse a una "C". El tubo ABS tiende a comprimir como cortes, para que cuando haya terminado, la ranura no será tan ancha como la anchura de la hoja de sierra. Tubo de alimentación cada a través de la sierra una segunda vez para limpiar el corte para una anchura constante.

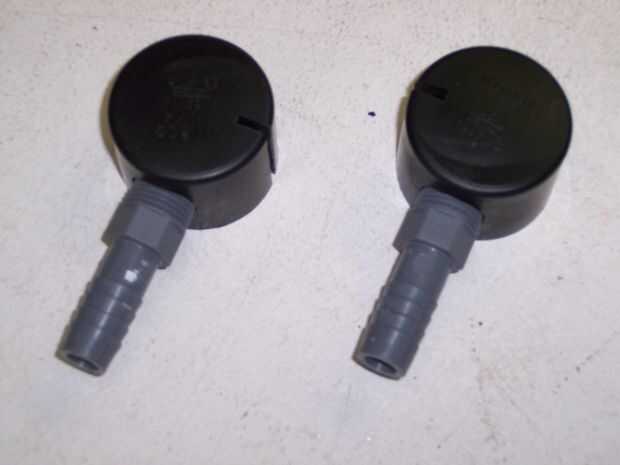

7. Repita el proceso de corte de ranura con las tapas ABS, teniendo en cuenta qué dirección desea los pezones para señalar cuando el panel está completamente montado.

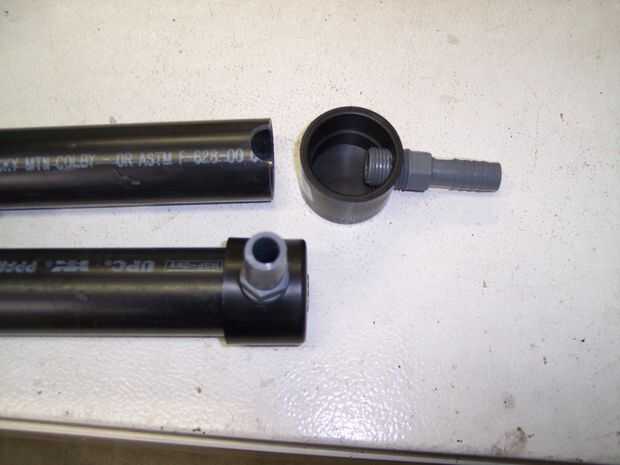

8. hacer un ajuste seco, montaje de los tubos del ABS, casquillos y pezones de la manguera. Puede que necesite tallar un poco fuera de la muesca para la conseguir la ranura en el tubo para alinear con la ranura en la tapa.

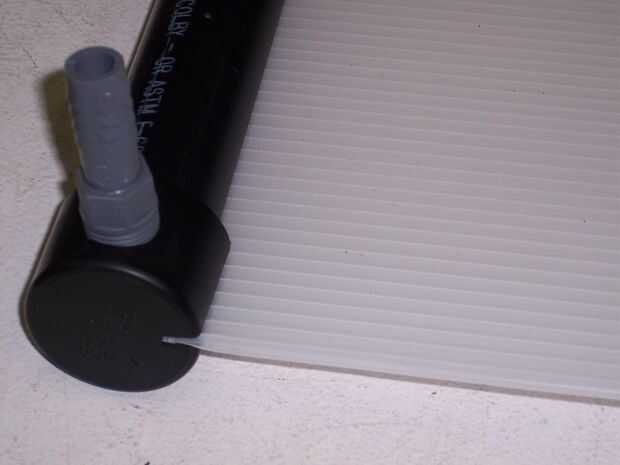

9. Repita el seco en el extremo de la lámina de plástico corrugado. Tallar por el ABS como sea necesario para conseguir un buen ajuste en todas partes.

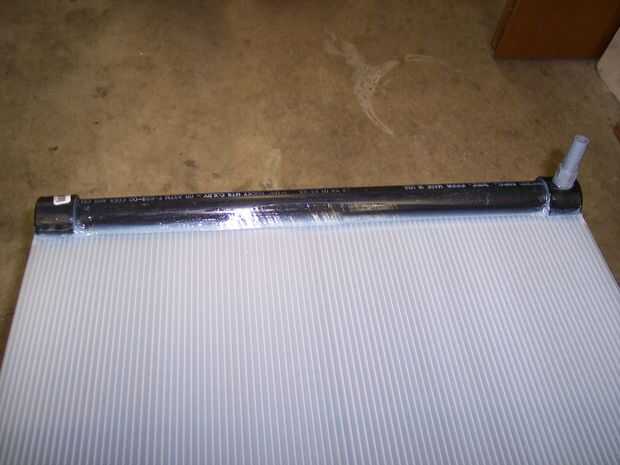

10. después de que todo encaja perfectamente, repita la Asamblea, aplicando adhesivo de silicona para todas las superficies antes del montaje de ajuste y aplicar un cordón de silicona a todas las costuras después de Asamblea.
11. Repita para el otro extremo del plástico corrugado.
12. dejar secar al menos 24 horas.
13. después del secado, corte la manguera de jardín a la mitad y pinza que el corte termina a los pezones.

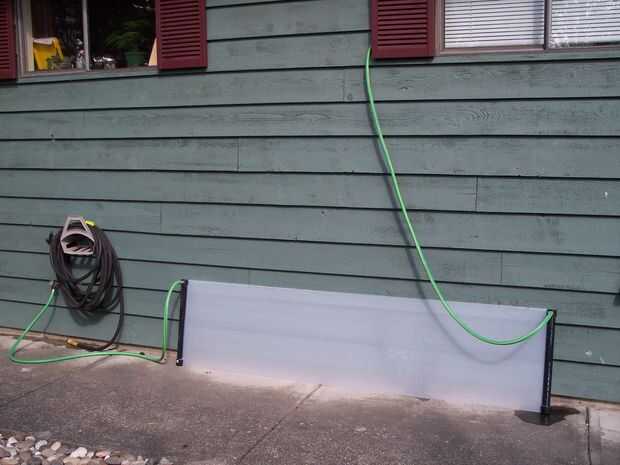

14. Llene el panel con agua (sólo tiene que conectar la manguera de jardín a un grifo en su casa) y revise si hay fugas.
15. Si hay fugas, el panel de drenaje, seque el área alrededor de la fuga y sellar con adhesivo de silicona más, permitiendo que otras 24 horas secar.
16. Si usted está interesado en el cálculo de la eficiencia de su colector después, usted necesita saber su volumen. Este es un buen momento para desaguar en un cubo y medir el volumen (incluidas las mangueras). Mina contiene 7,2 litros.
17. una vez que se hayan sellado cualquier fuga, pintar la superficie del colector negro y establecer un lugar para secar.
