Paso 1: Leer el código del botón del control remoto para TV de control
Primero vamos a leer el código de botones del control remoto utilizando el archivo de biblioteca IRremote de arduino. Así podemos ayudar a arduino para controlar nuestra TV automáticamente en el principal programa que disponible en el siguiente paso. Utilice el archivo de biblioteca IRremote en el software de arduino. Si no tienes librería IRremote descargar desde el archivo adjunto más abajo.
Después de descargarlo lo extraen y agregarlo en la carpeta de bibliotecas de software de arduino

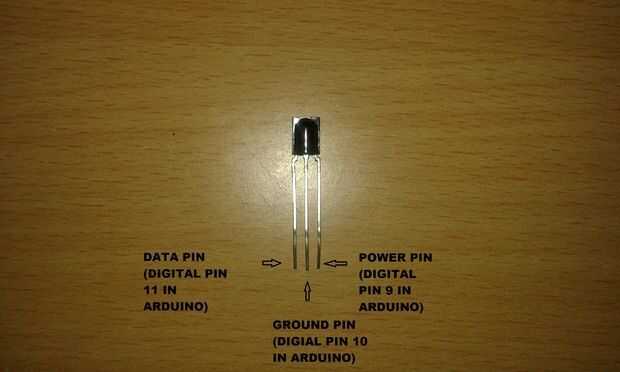

Ahora toma el receptor IR indicado en imagen (IR receptor para sólo este paso solo no para proyecto)
- CONECTAR EL GND DE RECEPTOR IR A PIN 10 DEL ARDUINO
- Conecte el Vs de receptor IR a PIN 9 del ARDUINO
- CONECTE EL RECEPTOR DE IR HACIA FUERA PARA PIN DIGITAL DE ARDUINO 11
Luego copiar el siguiente código y pegarlo software arduino y compilar y cargar a monitor serial abierto it.then.
y presione sus botones del control remoto TV uno con el otro uno apuntando hacia el receptor IR conectado en el arduino será el código hexadecimal para ese botón Mostrar en el monitor de serie (ejemplo: 40BFFA05).
Nota el que código es para el botón en el mando a distancia para el programa principal que utilice en el paso siguiente.
una vez que todo te esté listo para pasar a siguiente paso.
#include < IRremote.h >
int power_pin = 9;
int ground_pin = 10;
int RECV_PIN = 11;
Irrecv(RECV_PIN) de IRrecv;
resultados de la decode_results;
void setup()
{
pinMode(power_pin,OUTPUT);
pinMode(ground_pin,OUTPUT);
Serial.Begin(9600);
irrecv.enableIRIn();
digitalWrite(power_pin,HIGH);
digitalWrite(ground_pin,LOW);
}
void loop() {}
Si (irrecv.decode (y resultados)) {}
Serial.println (results.value, hexagonal);
irrecv.resume();
}
}
luego carga el archivo de biblioteca de sensor condensador demasiado y extraer y añadir con el software de arduino.
