Construir "La RevIO" (clon de Arduino) mi camino (5 / 12 paso)

Paso 5: La parte más difícil

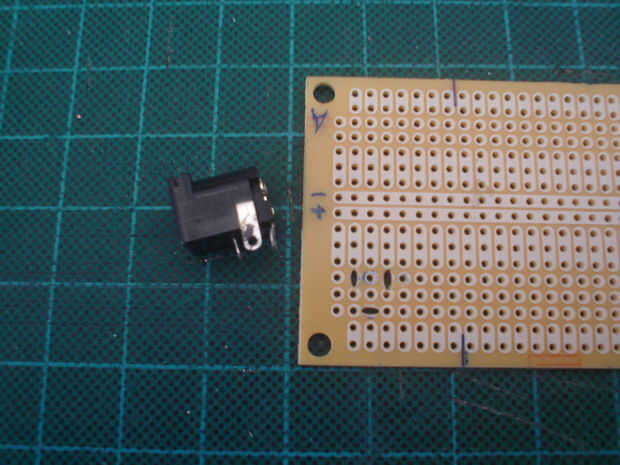

Primero de todo, hice las ranuras de la PCB para acomodar las piernas del gato de la energía.

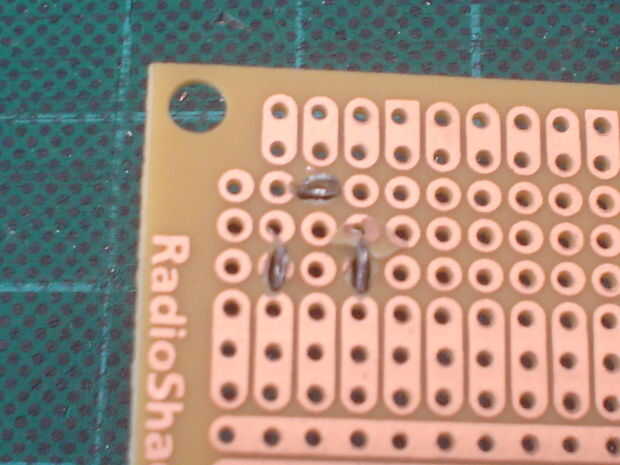

Usar la cuchilla X-ACTO, lenta y pacientemente anotada el agujero (tenga cuidado de usar el objeto punzante!) un poco a poco hasta que llegué el orificio de ajuste con conector de jack de alimentación.

La parte más difícil está hecha!
