Construir "La RevIO" (clon de Arduino) mi camino (11 / 12 paso)

Paso 11: caso...

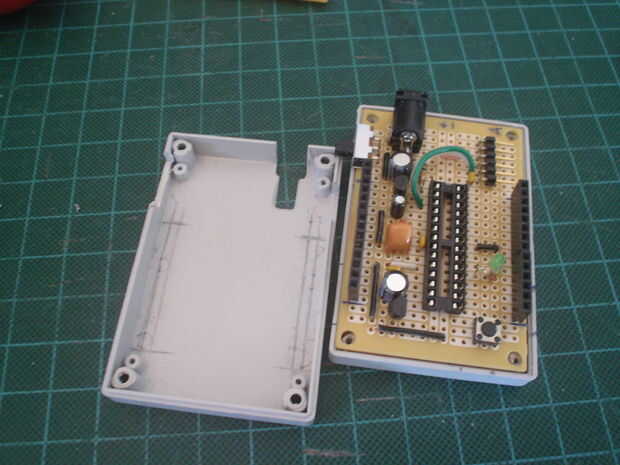

tuve un pequeño problema con la toma de corriente, era demasiado alta para ser en el caso. Así que corte la parte superior de la caja para caber el perfil superior de la toma de corriente. Entonces yo cortar el lado para hacer la ranura para el cable FTDI. Y luego marque la apertura de los dos carriles de 14 pines.

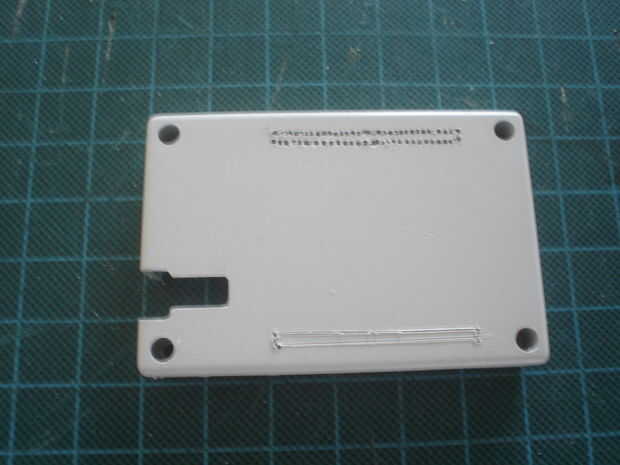

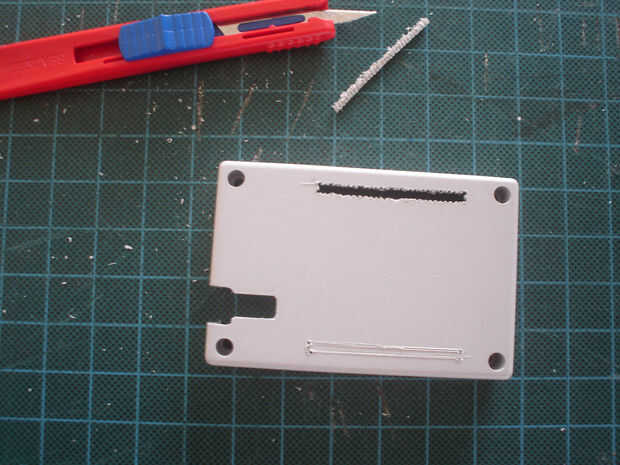

Sería difícil si utilicé el cuchillo para cortar la ranura. Así solía el taladro muy pequeño agujero a lo largo de la línea, el uso el X-ACTO cuchillo para anotar a lo largo de los ejercicios de punteado.

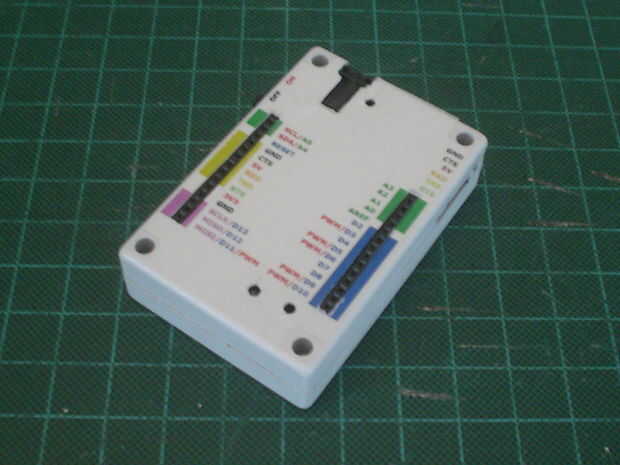

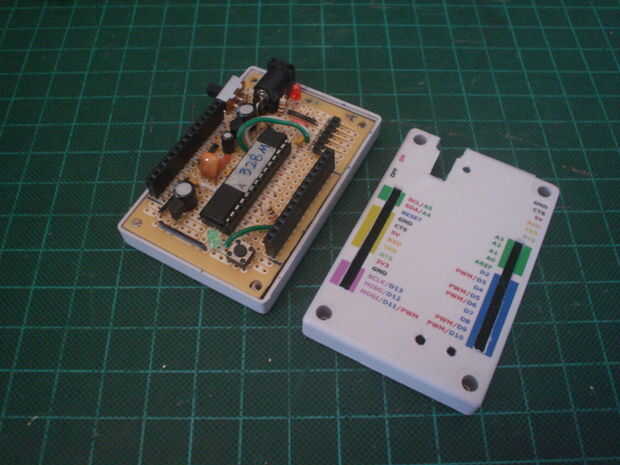

Para la marca del pins, imprimí mi diseño en la etiqueta proyecto papel clara (Avery #4383) disponible en artículos de papelería (Office Max, grapas, etc.) y cortar y pegar en la parte superior de la caja.

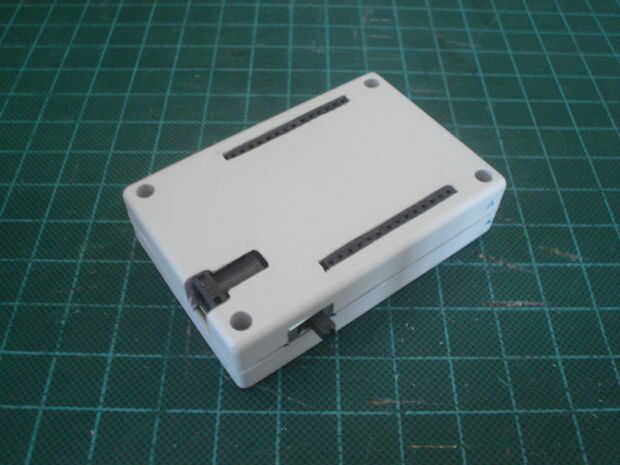

Y la prueba final !
