Construir la matriz de la línea Mini (5 / 6 paso)

Paso 5: Cableado lo todos juntos

Cableado todos junto y última Asamblea:

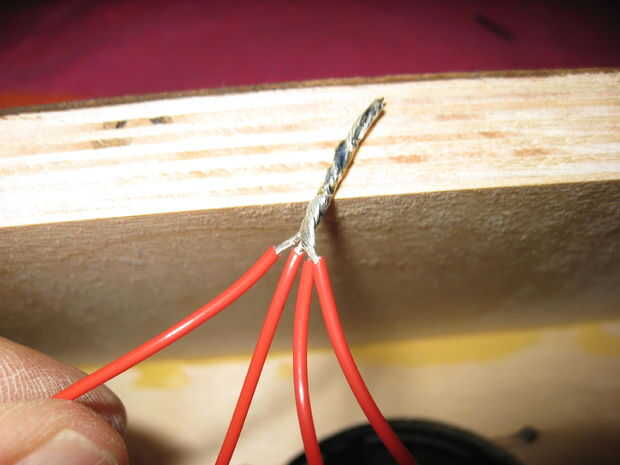

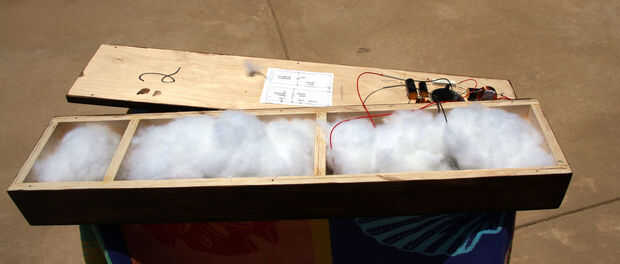

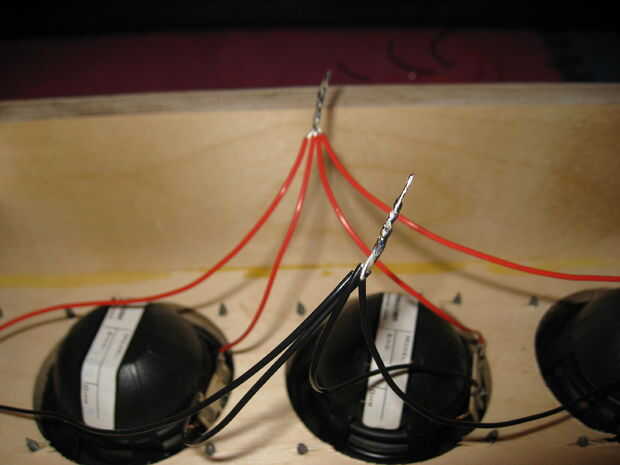

Mira el diagrama de cableado. Son cableado cuatro conductores en paralelo y los dos conjuntos de controladores en serie del alambre. Luego con 18 más cable calibre, conectar los tweeters a la sección de cruce correcto. Repetir este proceso para los woofers. Verificar dos veces todas las conexiones. Antes de colocar el panel posterior en el que queremos poner en tanto relleno del terraplén polivinílico como sea posible. El objetivo aquí es prevenir la resonancia y reflexión interna dentro de la caja. Algunos de los más astutos de usted pueden han preguntado sobre el volumen de la caja y cómo eso afecta a la respuesta de frecuencia. Usar estos altavoces como derecha e izquierda de mi configuración de cine en casa y tengo un sub-woofer. En un poco de herejía, I no se dignó en volumen de la caja y estoy tratando de no respuesta de bajo profundo. La respuesta teórica de cruce es muy buena por encima de 200hz, más o menos y pruebas de escucha le dirá cómo todo salió. OK, el cuadro con relleno de fibra de la materia y luego coloque la parte trasera en la caja, asegurándose de que ningunos alambres sobresalen o se pellizcan en el borde.
