Construir la matriz de "Auto-escopeta", una versión fresca de Nerf. (8 / 16 paso)

Paso 8: Trazar y cortar el tambor

  OK, Finally.  En este juego puedo dar algunos números exactos para su uso.  Mi tambor tiene 24 en él, menos una ronda de lo que viene en la banda de Vulcan, así uno cortada.  La razón de esto es facilitar las matemáticas y las medidas.  Ahora, un poco de matemáticas.  360 grados divididos por shell 24 equivale a una cáscara cada 15 grados.

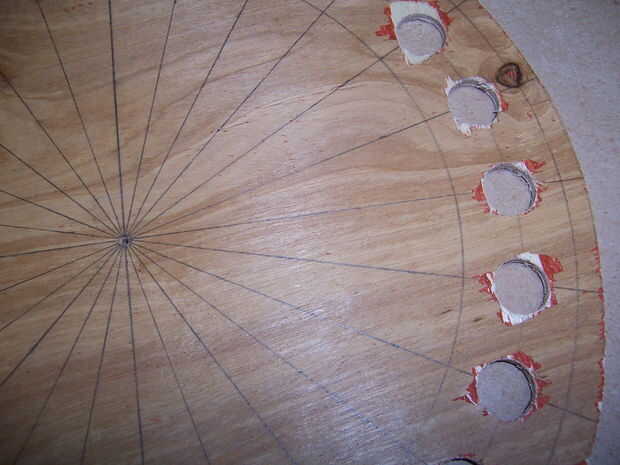

La circunferencia exterior de los tambores será de 10 pulgadas para cortar 2 círculos de 10 pulgadas de la madera contrachapada de 1/4 de pulgada.  Marque líneas de 15 grados con el transportador.  Me resultaba más fácil trazar una línea recta sobre la madera en primer lugar, establecer el punto del transportador sobre la línea en algún lugar y dibujar el círculo.  Esto te deja con una línea exactamente por en medio del círculo, que hará que sus 15 líneas dregree más fáciles y más exactos de medición.

Ahora, toma la cadena de dart y sostenga dos granadas sobre el círculo cerca del borde exterior.  Muévalos hacia el centro del círculo a lo largo de dos de las líneas de radio.  Cuando las líneas parecen ir por el centro de cada cáscara, esto es donde usted quiere perforar la cáscara.  Con tu compás, dibuje un círculo en ese momento.    Copiar esto en la otra pieza de madera.

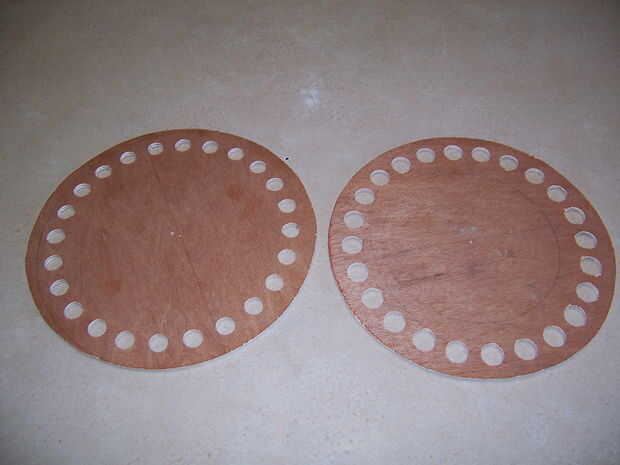

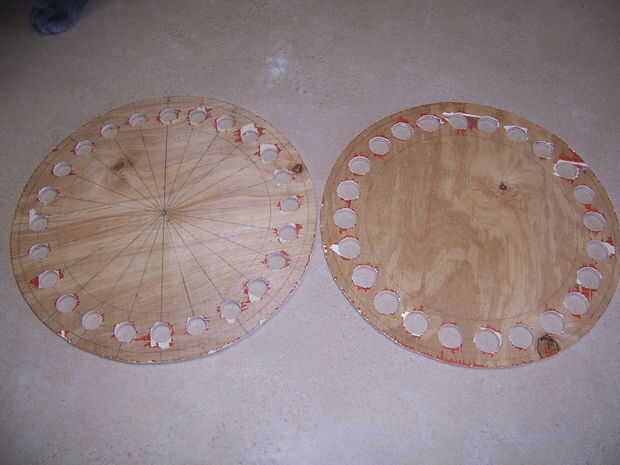

En el punto donde este círculo intersecta a las líneas de radio 15 grados tienes que perforar un agujero.  Utilizar una pala de 3/4 broca para taladrar la agujeros uno una f las piezas de madera, se trata de la parte delantera de su tambor.  Utilizar una pala de 5/8 broca para perforar los agujeros en la otra pieza de madera, se trata de la parte posterior de su tambor.

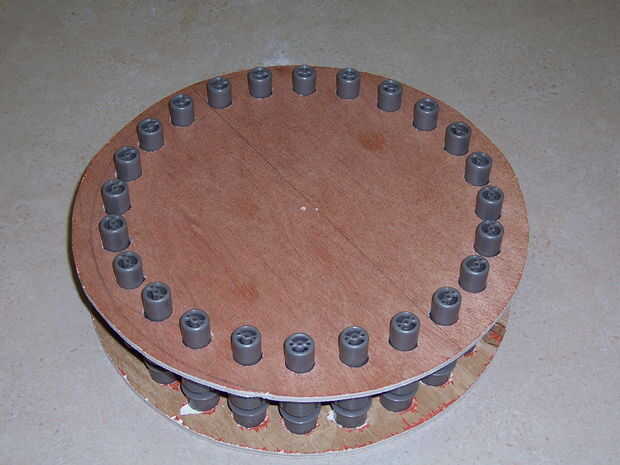

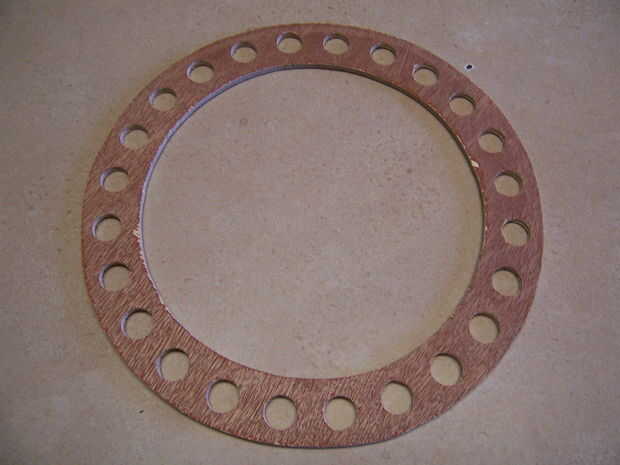

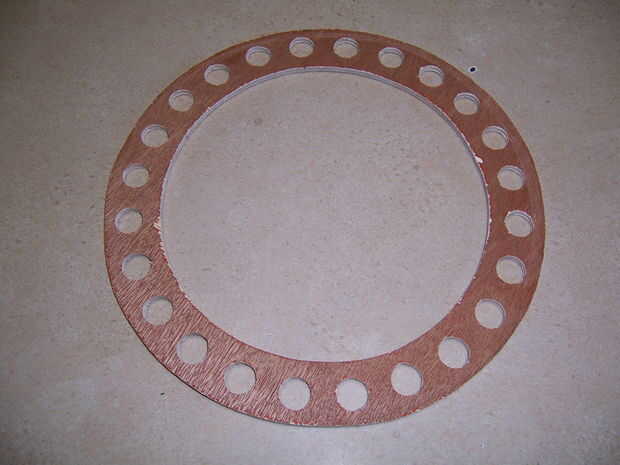

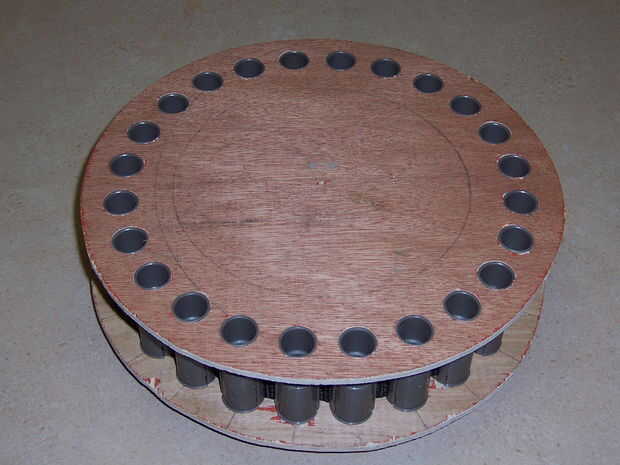

Ahora, usando su compás, dibuje un círculo 1/4" en de los agujeros de la cáscara y 1/4" hacia fuera de los agujeros de la cáscara.  Con la sierra caladora, corte cuidadosamente a lo largo de estas líneas.  Cuando haya terminado, debe tener dos grandes anillos casi idénticos, con 24 agujeros en cada uno.
