Paso 5: Cableado del Panel

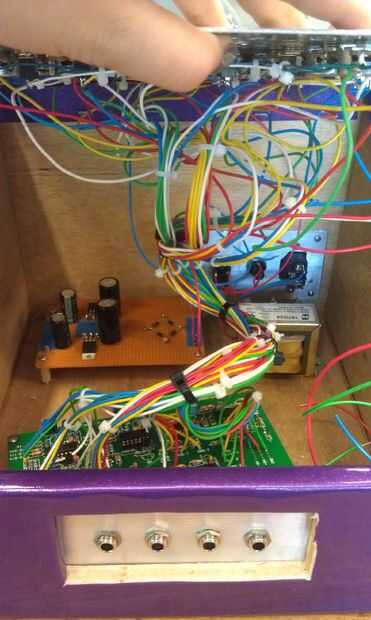

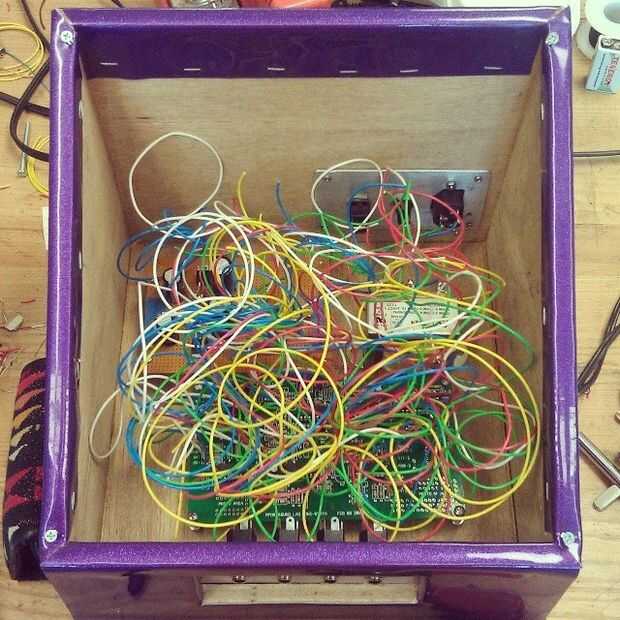

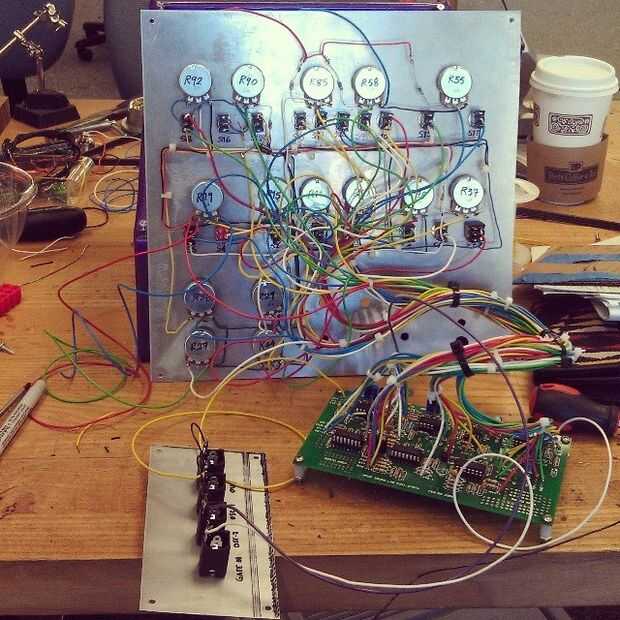

Esto es cuando las cosas se pusieron loco. Cableado eléctrico del panel de tablero, como se puede ver, fue un proceso muy intensivo. La
era un recurso útil en conjunto con el

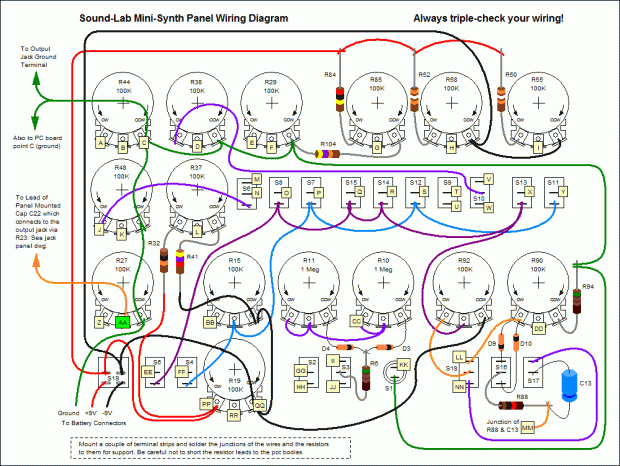

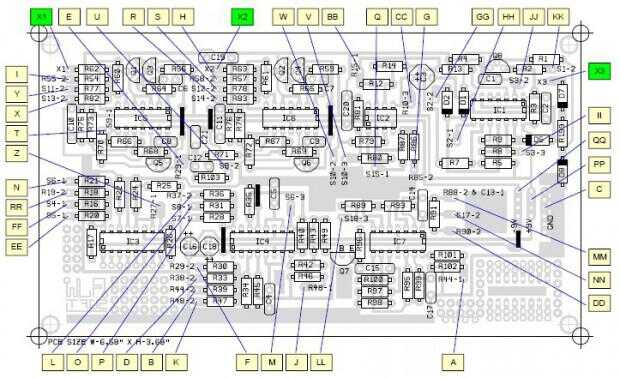

. Las cosas se complicaron bastante sucias por un tiempo, y pronto me di cuenta que necesito agrupar los cables. En retrospectiva, habría hecho las etiquetas de cinta para cada cable que indica la letra correspondió a en el diagrama del tablero o panel. Etiquetado cada alambre individual sería útil para un número de razones: se agiliza el proceso de cableado y asegurar las conexiones apropiadas, y puede ser útil en aliviar la labor futura de la solución de problemas y reparación.
Medido por secciones de 2 pies de algunos colores de hilo para que resulte más fácil localizar visualmente problemas y sería tirar ni tensión en soldaduras en el tablero o el panel. Cremallera de grupos atados de alambre para mantener todo ordenado dentro de la caja.
En el panel, usé hilo sólido por lo que pude doblar alambres cuidadosamente alrededor de los componentes para evitar cortocircuitos y mantener todo limpio. Asegúrese de que los cables de componentes de panel (es decir, los pocos diodos, resistencias y condensador en los paneles) están aislados para prevenir cortocircuitos contra el aluminio u otros componentes.
Asegúrese de que el panel está conectado también a tierra. Te sugiero agregar un estirón en algún lugar en el panel que puede atar con alambre directamente al punto de tierra. Ya que construí una fuente de alimentación alternativa para el suministro de la batería aplicada MFOs, alambré directamente al punto de masa en mi toma IEC.
