Paso 1: materiales
(Materiales e instrucciones para construir dos luces)

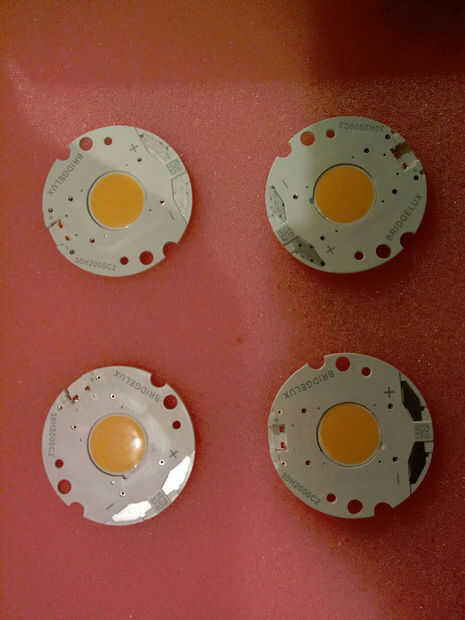

Diodos emisores de luz (LEDs) (6 x Bridgelux bxrc-30 h 2000-c-23)
- Varios aspectos deben considerarse al seleccionar el LED. La primera es cuánta luz es necesaria para el espacio. Tenga en cuenta que LEDs disponen de luz altamente direccional, en comparación con un filamento de la bombilla incandescente, lo que más de la luz que se señalará en el área de trabajo. Considerar cuántos lúmenes son actualmente y si más se desean. También tenga en cuenta que percibe el brillo no es lineal con salida de luz. Dos veces que la salida de lumen hace no corresponde a un dos veces aumento percibido en el brillo de la habitación. (Cada uno de los emisores elegidos tiene una potencia nominal máxima de ~ 2000lm y 1189lm a 500mA)
- Temperatura del color e índice de representación de color (CRI) son dos parámetros importantes. Temperatura de color determina cómo azul la luz se verá con unidades de kelvin (K). Números más grandes son más azules. Una bombilla incandescente típica tiene una temperatura de color de 2400K, mientras que las bombillas halógenas de tungsteno son a 3200K. Los emisores seleccionados tienen un valor nominal de 3000K, pero aparecen menos amarillos en comparación con un halógeno de tungsteno. Índice de representación de color determina cómo precisa la luz reproduce el color de los objetos iluminados. El número es sin unidades, de 0 a 100, con 100 ideal (emisores seleccionados están en 97). El número solo puede ser engañoso como la prueba de rango completo de CRI colores deben examinarse, R1 a R15.

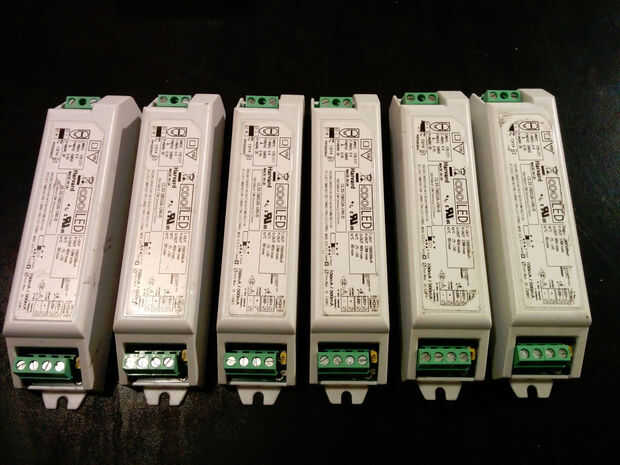

Conductor actual constante (6 x Harvard cl33-700s2a)
- LEDs tienen una respuesta no lineal actual al voltaje de entrada y también una dependencia débil de la temperatura. Un conductor corriente constante es necesario para mantener la energía constante y evitar daños de emisor. La fuente de corriente debe tener un voltaje de salida que cubre el rango de voltaje del emisor. También debe ofrecer suficiente corriente para lograr la salida de luz deseada durante su estancia en el límite superior de corriente del emisor. Tenga en cuenta que aumenta la corriente disminuye la luz salida de eficiencia.
- Múltiples LEDs pueden ser alimentados desde un único controlador cuando se cablean en serie. Cada LED experimenta la misma cantidad de corriente. El conductor debe entregar la cantidad de corriente necesaria para un único emisor sino la suma de todo el voltaje del LED disminuye la oferta.
- Drivers de corriente constante pueden adquirirse con entradas de CA o CC con un rango de voltajes de entrada. También es posible con dos señales de entrada comunes LED atenuación. Ancho de pulso había modulado (PWM) conjunto de señales el brillo en función del ciclo de trabajo, mientras que una analógica 0-10V CC señal establece el brillo en función de la tensión analógica. Controladores también pueden tener límites de corriente superiores ajustables que se establecen durante la instalación. (Los controladores seleccionados tienen un 500mA o 700mA actual límite con atenuación analógica 0-10V. Aceptar 120-277V AC y puede entregar 16 a 48V DC para el LED)

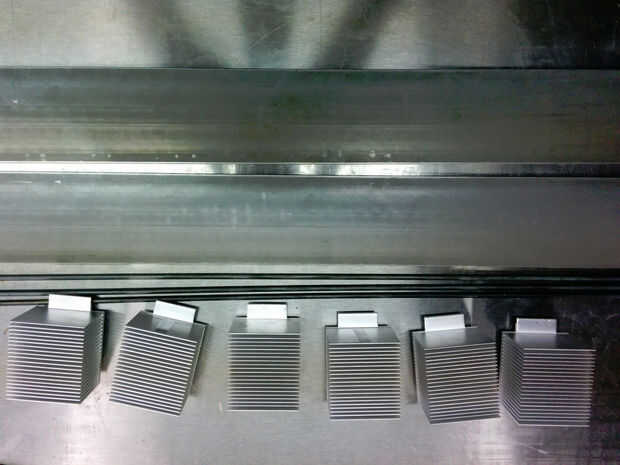

Disipación de calor (6 x escritorio CPU disipador de aluminio)
- Disipación de calor adecuada es fundamental para la longevidad de los LED y el conductor actual constante. LEDs tienen un límite superior de temperatura funcionamiento de alrededor de 100° C dependiendo del dispositivo seleccionado con una relación inversa entre la esperanza de vida y de la temperatura. LED de fallo normalmente se define como una reducción predeterminada en salida de luz y calidad de la luz en forma de CRI y temperatura de color. Tiempo para alcanzar la falla puede ser bastante largo, 50.000 a 100.000 horas si el LED se mantiene lo suficientemente frío. LED degradación comienza inmediatamente cuando, con la temperatura de funcionamiento determinar cuántas horas de operación pasará hasta que se producen cambios en la salida de luz. Es en el mejor interés para refrescarse los LEDs si fueron seleccionados por sus cualidades de luz superiores.
- Drivers de corriente constante tienen la misma relación inversa entre la temperatura y la esperanza de vida, excepto a 100° C, esperanza de vida es considerablemente menos de 50.000 horas. Este es un resultado de condensadores electrolíticos de degradación a temperaturas elevadas. Una típica 105° C nominal condensador electrolítico funcionado a 105° C tiene un valor de resistencia en la gama de 2.000 horas. Esto es inaceptable si uno espera obtener 50.000 horas de uso de lo LED. La solución es mantener todo tan fresco como sea posible! (Preferiblemente inferior a 50° C)
Difusión de la luz (2 X 16.5x16.5x0.118 " ACRYLITE Satinice D 0 010 DF)
- Un difusor de buena calidad reduce el brillo de la superficie del emisor extremadamente brillante y difunde uniformemente la luz sobre el área de trabajo. Un material difusor debe proporcionar la alta transmisión ligera con grandes cantidades de dispersión. El difusor seleccionado logra esto con muchas pequeñas esferas incrustadas con un índice de refracción diferente que el sustrato acrílico circundante.
Materiales de la estructura
- 2 x acero barra plana, 4x0.125x51 "
- 2X 3/16" placa de acero suave, 5 x 5"
- 4 x acero barra plana, 0.5x0.125x51 "
- 14 x acero barra, 0.25x12 redondo "
- 2 x placa de aluminio ~1/8 "16 x 16"
- Tapajuntas de aluminio fino.

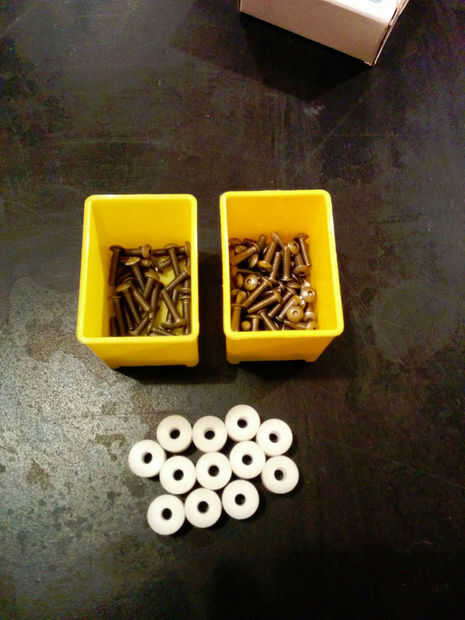

Hardware
- 24 tornillos #6-32 1/2"
- 12 x tornillos #6-32 5/8"
- Caja tornillos
- 12 X #6 arandelas
- Espacio libre de 6 X 12 0.5X0.5 "separadores

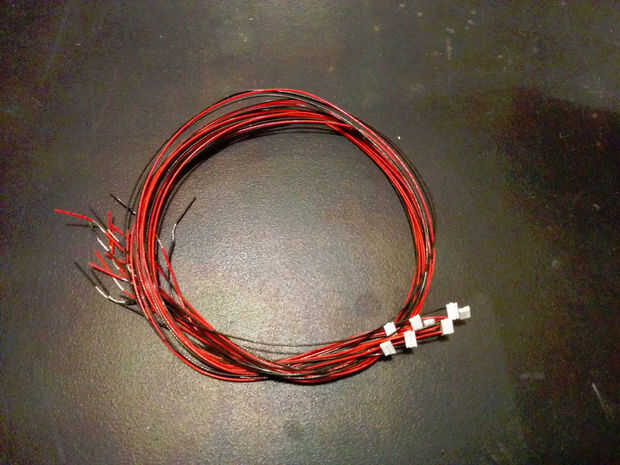

- Cable de conexión de 16AWG
- Pasta térmica
