Construcción del controlador de EOS YaNis (4 / 4 paso)

Paso 4: Conectar el suministro de energía.

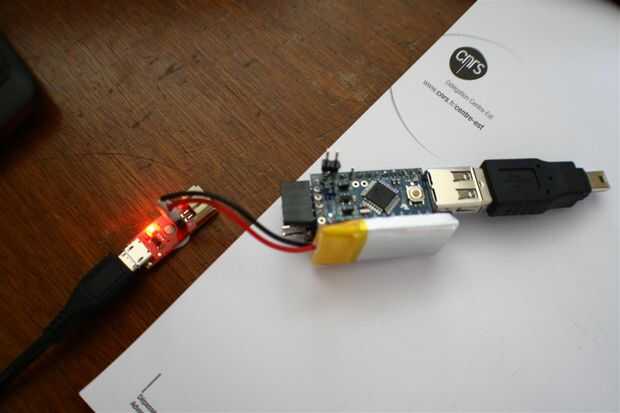

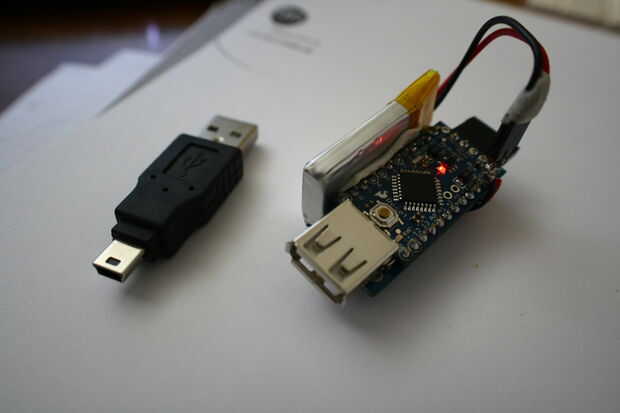

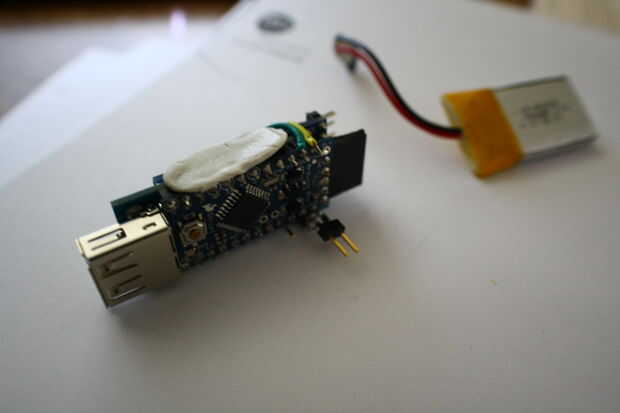

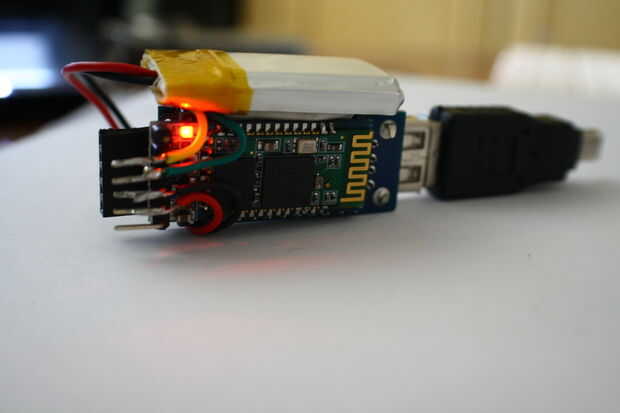

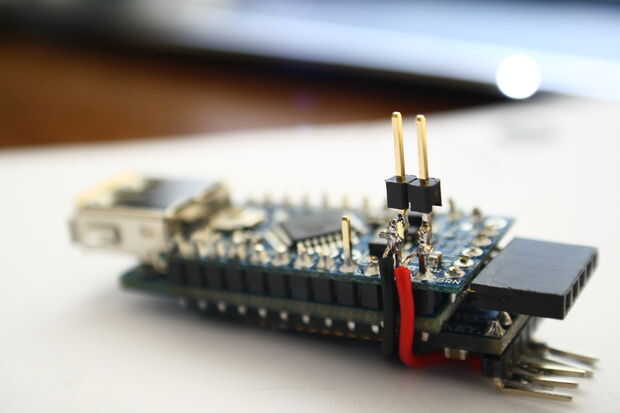

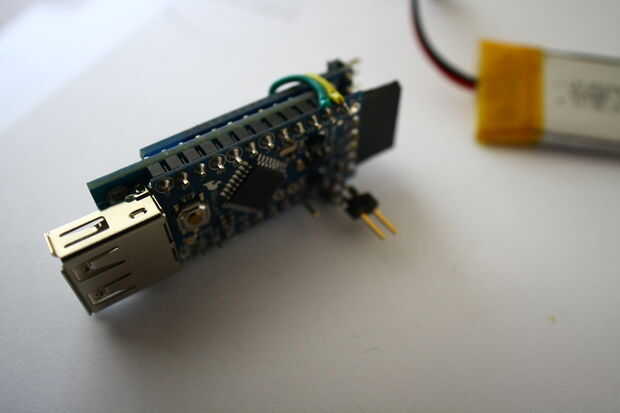

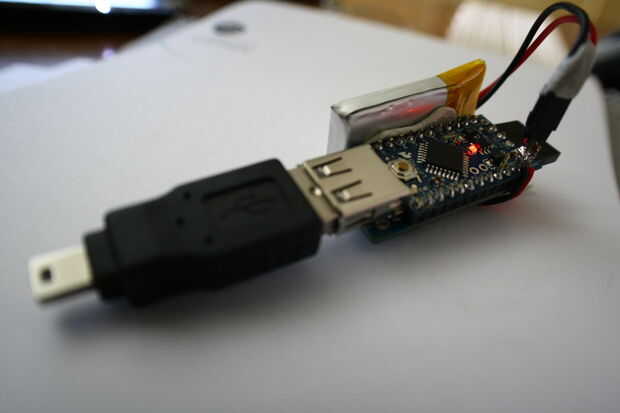

Las fotos le proporcionará una mejor descripción de este paso. Asegúrese de que respetes la polaridad o usted podría terminar friendo la cosa entera.

La fuente de alimentación puede ser cualquier cosa entre 3, 5V y 8v. Arduino puede aceptar teóricamente hasta 12v, pero desconfío de la capacidad de disipación térmica del regulador que está en el Mini Pro. Probar bajo su propio riesgo.

Una vez que haya terminado, conecte a su vez el controlador, conecte su cámara y encienda la cámara. (La secuencia es importante aquí)

Después de eso, puede asociar el controlador con teléfono/tablet android y empezar a usar sus nuevas habilidades disparos remotos.

Sienta libre de entrarme en contacto con para las preguntas. Pero tratar de hacer primero una búsqueda en google sobre el tema.

manis404 @ gmail.com
quadslash @ yahoo.com

Notas:

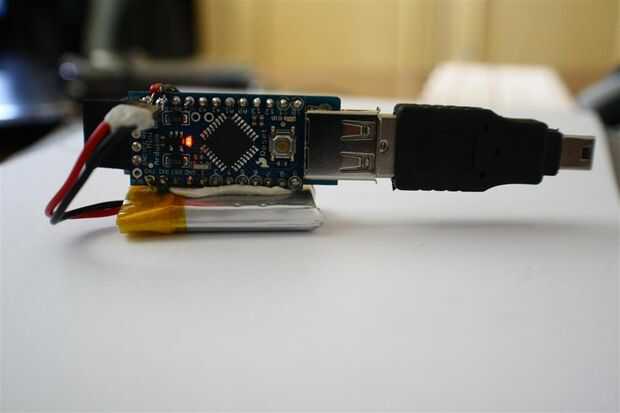

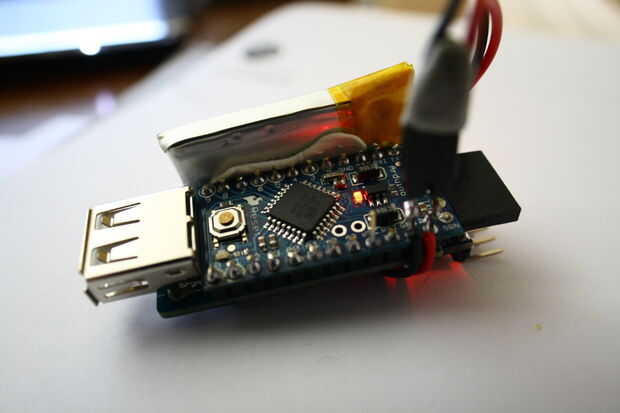

-Usé un 3.7v 400mAh batería LiPo sparkfun aquí. Esta batería proporciona es bueno para unas 8 horas de uso.

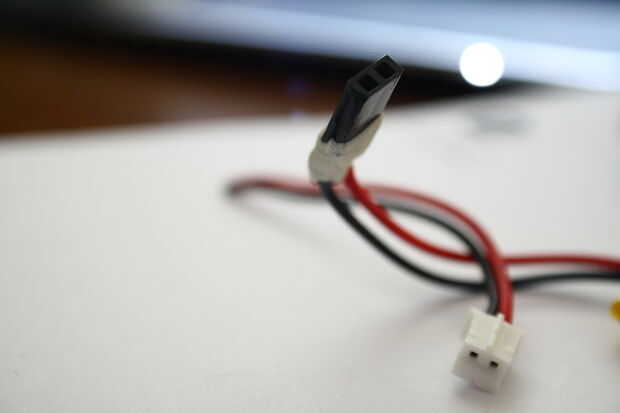

-Reemplacé ese molesto conector que viene con la batería con un conector estándar 'cable puente'.
