Construcción de una batería de energía solar 12V (5 / 5 paso)

Paso 5: Unir las piezas

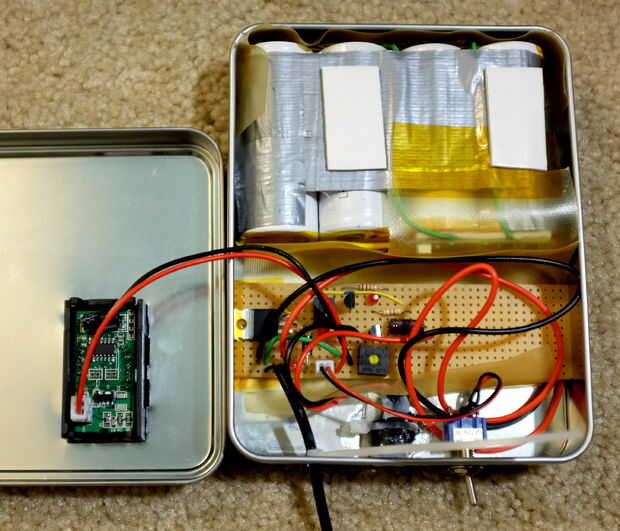

El controlador de carga es mediante técnica de protoboard con el alambre, alambre de embalaje. Todo el diseño se pone en una caja tengo. El diseño es terriblemente similar al menta boost, excepto el nivel de potencia es mayor alrededor de 40 x.

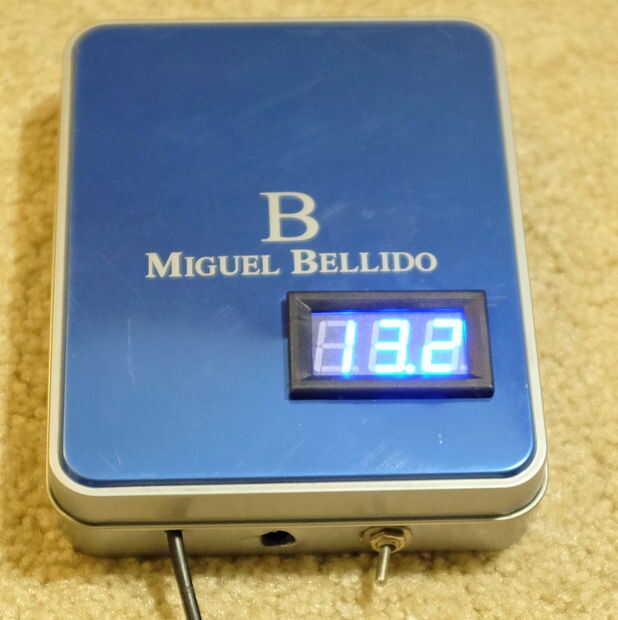

A encendido el medidor de voltaje de estante comprado de Amazon se agrega en la parte superior para permitir el uso monitorear el voltaje de la batería durante la carga y descarga.

Para el ajuste inicial, es necesario cortar la tensión de salida para el punto diseñado antes del uso. La mejor manera de hacer esto es utilizar una fuente de alimentación de laboratorio para cargar completamente la batería de 14,4 v, que deja que el resto de la batería durante 5 minutos, el voltaje debe caer a alrededor de 14V. Conecte la fuente de energía (solar o fuente de alimentación de laboratorio) y ajustar el trim bote hasta que la batería esté cargada a 14.4V otra vez.

El transistor P-MOS se calentará un poco en condiciones de uso, me puse un pequeño disipador de calor para ayudar a enfriar durante un día caluroso.
