Construcción de un vehículo Multi modo (MMV) (5 / 6 paso)

Paso 5: Ejes, cadenas, piñones, oh mi!

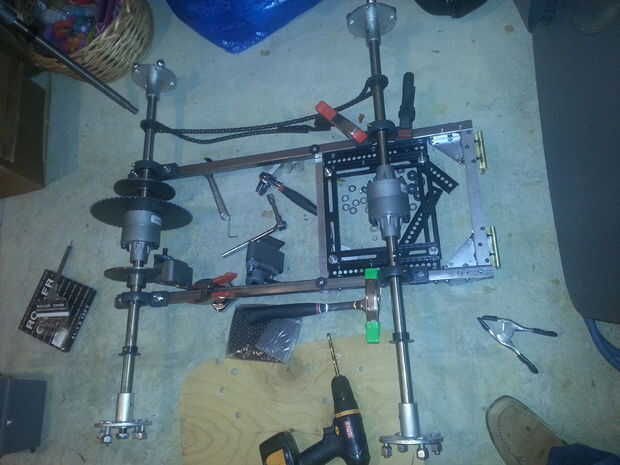

Ok, aquí está una foto del marco, con los ejes en su lugar.  Mira la forma que se presenta para entender lo que está sucediendo.  Las mediciones no deben importar, ya que se reúnen para material determina cómo todo va junto, pero el concepto es el mismo.

¿No son las ruedas grandes?  OK, así que aquí es lo que tenemos:

El eje a la derecha es el eje, tiene discos de freno 2 y un piñón.  Si golpeas ambos frenos, se detiene como un coche.  Si golpeas el freno solamente un utiliza frenado diferencial.  Así es como funciona un tanque.

El eje de la izquierda es el secundario.  Si dejas la cadena en entre los 2 ejes, tienes un 4 x 6.  Sacar la cadena, es un 2 x 6.  Imagino que sería parar mejor como un 4 x 6 o tanque de buey de la resbalón porque también frenado en un lado del eje de frenos de la misma parte echada a un lado del eje secundario.

Cada lado tiene 2 piñones de cadena #35 en el exterior de la estructura en la cadena #35.  Esto es lo que le da la función de 4 x 6.  Si quitar la cadena y poner una pista (esto debe ser una actualización mucho más adelante), usted no necesita.  La pista pasa sobre estas 2 ruedas (media pista) o los 6 (depósito lleno).  Estoy trabajando en un diseño modular de la pista, por cierto.

La rueda dentada en el eje es la rueda dentada de cadena #41.  Si te fijas bien, verás tengo temporalmente sujeta las pinzas de freno en su lugar.

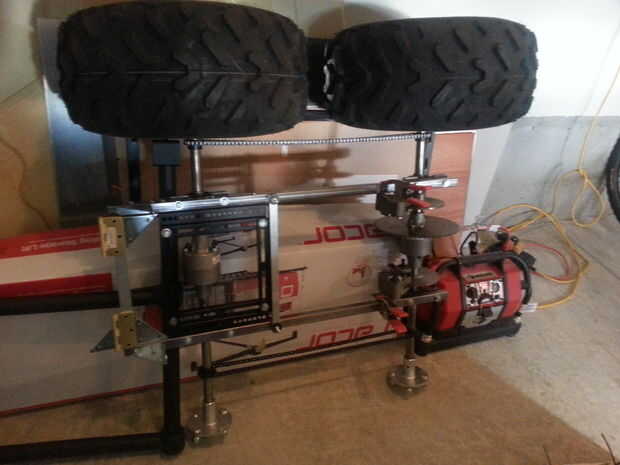

He puesto en una segunda foto para que veáis cómo se transformó el marco y cómo todo se sienta.
