Paso 15: Creación de la matriz de LED (2 de 2)

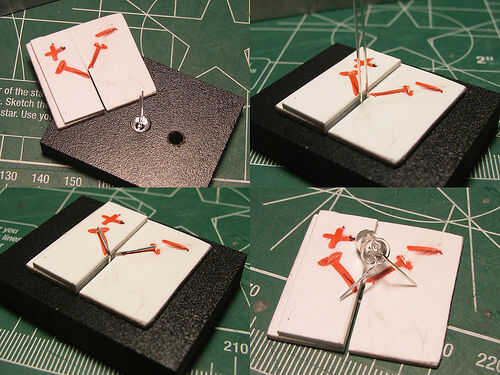

En primer lugar, desde LED multiplexación requiere los LEDs de la matriz a conectarse con ánodos y cátodos una dirección otro, hacer un soporte como se muestra en la foto doble los cables de los LEDs en consecuencia, y recortar el exceso. Asegúrese de que un lado está doblado más alto que el otro para impedir que lleva cruce y cortos de energía. (foto 2)
Repita este proceso para todos los LEDs en tu matriz, menos cómo siempre muchas columnas tiene su matriz en el mismo. Si tienes un 8 x 40, es decir 320 LEDs, menos 40 columnas = 280 LEDs doblados. Para el 40 restante, sólo el más alto de los dos conductores de la curva y deje el segundo recto.

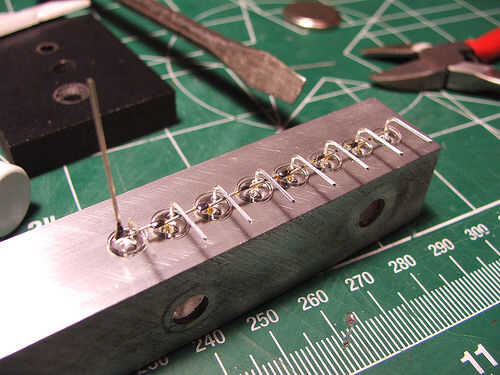

Una vez que se recortan las puntas, hacer una plantilla nueva de cualquier material de desecho que tienes que es plana por un lado, por lo menos 0.5 "x. 5" x 0,3"- utilicé tubo cuadrado de aluminio. 8 perforaciones en una línea el espacio mismo exacto en su visera de sub de PET. (foto 3)

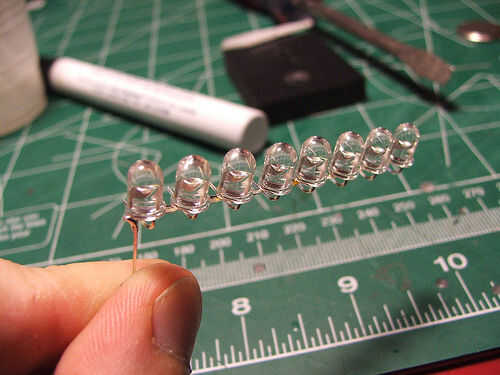

Lugar 7 LEDs con 2 cables doblados y uno de los LEDs con una inclinación conducen en los agujeros perforados y soldar los conectores de los cables de más bajo-sentándose juntos. Cuando haya terminado, debe tener una línea de LEDs con los ánodos soldados juntos y un recto plomo al final. Repita esto para tantas columnas que tengas en tu matriz (para mí, era 40) su una buena idea en este momento para pintar las espaldas de la venida de LEDs negros para evitar la luz en el casco mientras que usted está usando. Esperé hasta más tarde y era un poco de un dolor hacerlo. (foto 4)

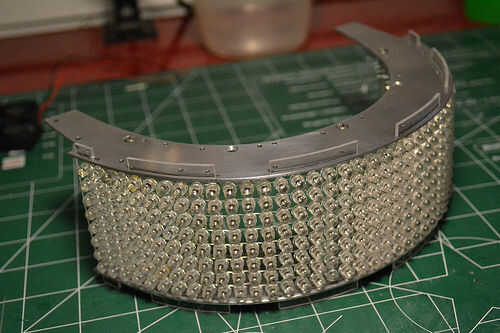

Con todas las 40 columnas construidas, colocarlos en el subvisor en bloques de 8 y la soldadura de las conexiones restantes. Tenga cuidado de no gotear cualquier soldadura a través de las juntas o en el subvisor. La soldadura de estos donde montará en el subvisor, ya que cada sección tendrá una curva distinta a él. (foto 5)

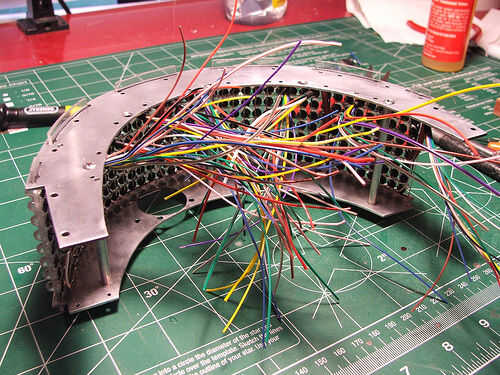

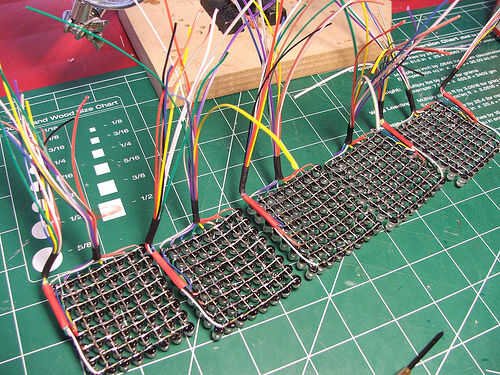

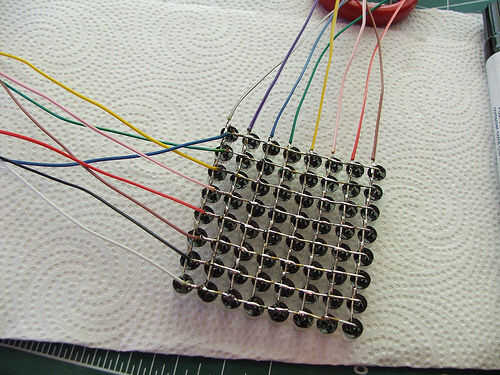

Una vez soldado, puede quitar los LEDs de la subvisor presionando ligeramente en el frente de ellos. Desmontar las unidades de 8 x 8 y la soldadura de las conexiones a las filas y columnas. Mantenga el cableado ordenado y tratar de ejecutar las líneas de un lado de la pantalla - usando calor tubería de encogimiento puede ayudar a hacer cosas de seguro ruta la manera correcta. (fotos 7 y 8)

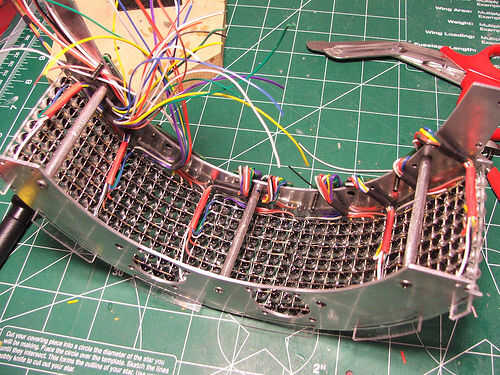

Después de todos los cables estén conectados, vuelva a instalar las matrices de LED y cables hasta los chips MAX7219/7221 montados en el visor de sub. (Foto 9) Cuando monte el MAX7219/7221 chips para el subvisor, asegúrese de aislar contra contacto eléctrico con una almohadilla de goma. Aluminio es conductor y puede ocurrir un cortocircuito hacia fuera de su matriz.

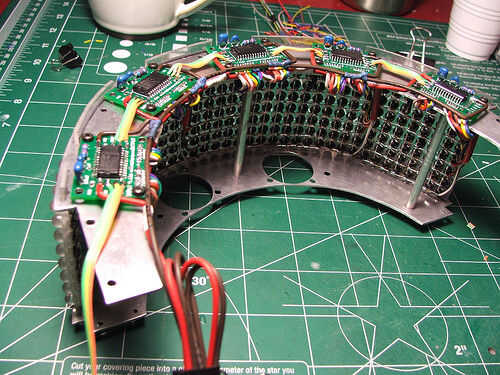

Después de la matriz del LED está conectada, conectar las conexiones 5V, GND, reloj, datos y cierre en la matriz las tablas y dejar cierta longitud en los cables para conectar al arduino una vez el subvisor se instala en el casco. (foto 1)
Materiales necesarios:
- De la soldadura
- Fino calibre de cable de señal (¢ 28ga utilizados en este tutorial)
- Calibre más grueso cable (18ga utilizados en este tutorial)
- Tornillos pequeños
- Aislamiento de goma
- Tubería del encogimiento del calor
- Ataduras de cremallera pequeño
- 320 + LEDs (comprar mina de superbrightleds.com)
- Pintura (esmalte negro para espaldas de LED)
Herramientas necesarias:
- Plantillas de LED (mismo hecho)
- Soldadura de hierro
- Flujo de la soldadura
- Cortadores de alambre
- Peladores de alambre
Recomienda:
- Respirador
