Paso 14: Creación de la matriz de LED (1 de 2)
- Subvisor de matriz de LED (foto 2)

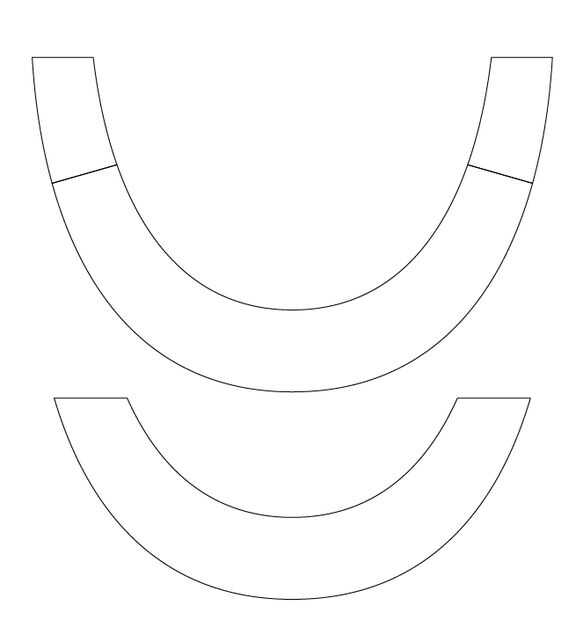

- Soportes de subvisor superior e inferior (foto 3)

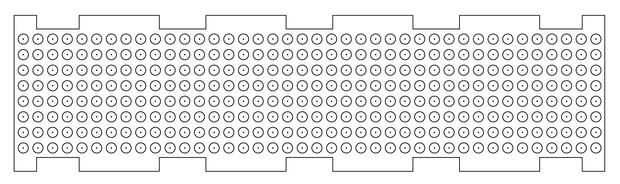

El 8 x 40 (o el 8 x 32, si usted decide hacer una versión más pequeña) pantalla tendrá que encajar en la apertura en el área de la visera de su casco. Con LEDs de 5 mm de diámetro y 8 en cada columna, su mejor para planificar el diseño antes de taladrar 320 agujeros. Usé el illustrator para hacer el diseño en la imagen abajo. (foto 2)

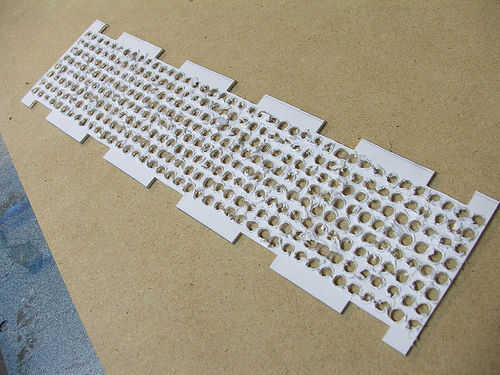

Consiga un pedazo de 1/16" claro plástico PET y pegamento su visera blueprint para el plástico protector. Cuidadosamente usando una prensa del taladro, mida y perfore todos los orificios para los LEDs. Perfore éstos hacia fuera antes de cortar la forma de la pantalla principal, como no tienes alguna forma de ajustar la pieza recortada sin dañar el área de visualización si se recorta a la forma primera. (fotos 4-6)

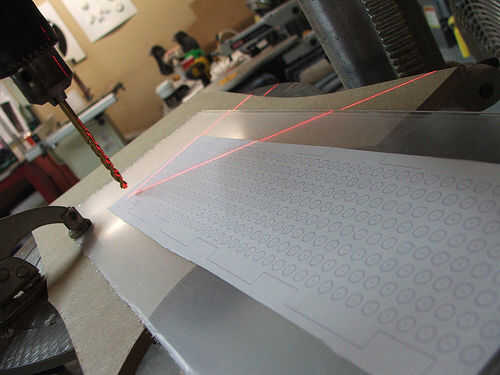

Ayuda enormemente si el taladro tiene guías láser, y puede ser incluso más rápido si tienes acceso a un láser de corte para recortar esto para usted. Si no es así, entonces usted tendrá que convocar a una montaña de paciencia. Tómese su tiempo, no quieres hacerlo más de una vez si usted no tiene que!

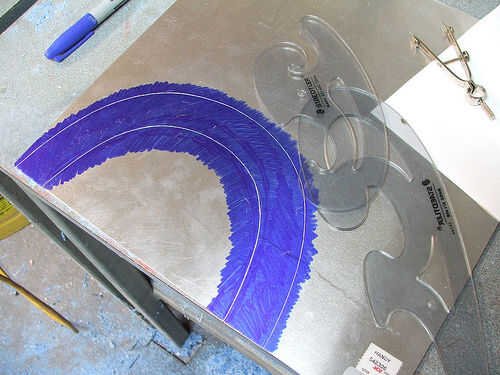

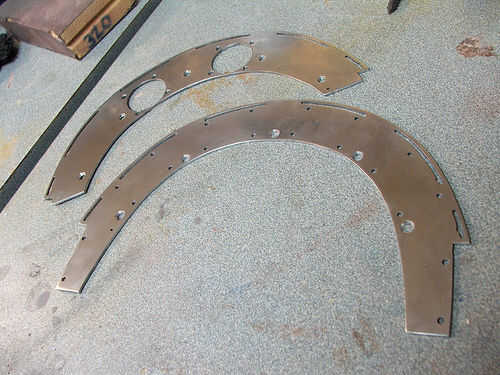

Para sostener este plástico en forma de curva, corte sus subvisors superiores e inferiores de 1/16" de aluminio o material similar. Usé un anime para este paso, aunque (otra vez) un cortador láser haría la vida más fácil. (Foto 9)

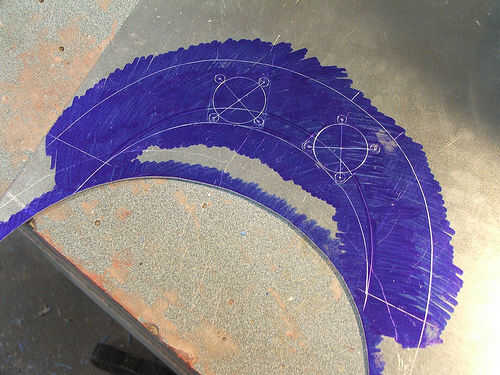

En este punto su también una buena idea averiguar donde se montarán todos los tableros de circuito, pues estos simulacros para arriba en lugar y taladre los orificios de montaje apropiado para ellos así. (foto 10) Puesto que esta pieza estará sentado al lado de la cara, asegúrese de pulir todos los bordes hasta que son redondeadas y sin brillo.

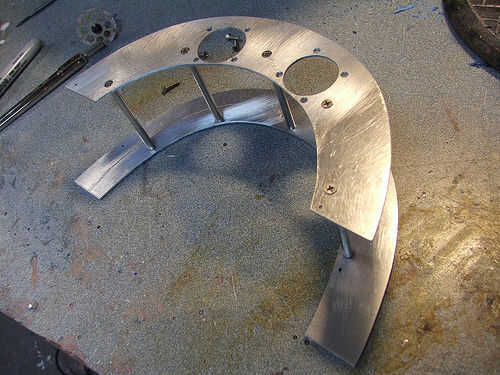

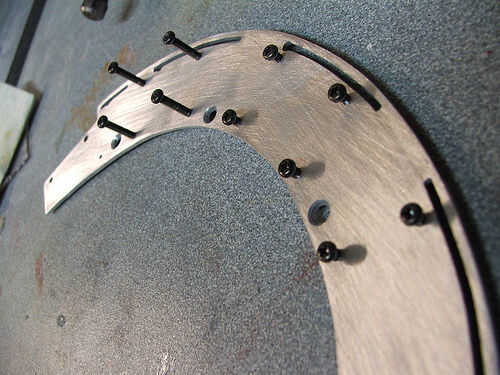

Corte 5 perfiles verticales de tubos de aluminio y utilizar éstos para espaciar los soportes superiores e inferiores igualmente aparte de uno otro. Perfore agujeros en el mismo lugar en las pantallas superiores e inferiores para puntos de montaje y fije los pedazos de tubo en su lugar con tornillos de máquina. Asegúrese de que las roscas son ligeramente más grandes que el diámetro interior del tubo de aluminio por lo que éstos enroscará el tubo como apriete. (foto 11)

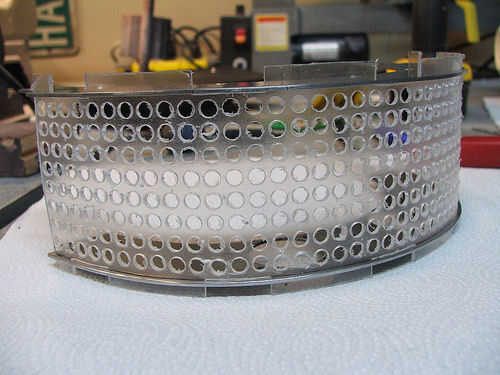

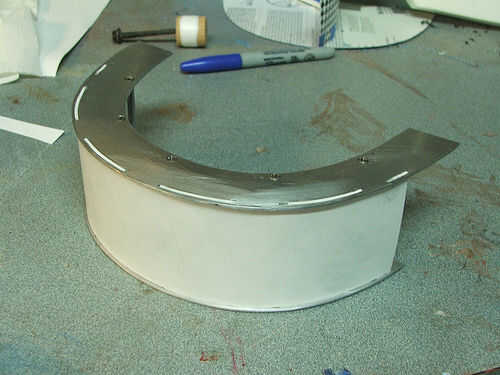

En el borde frontal de los soportes de visera, corte las ranuras para las lengüetas de la subvisor para encajar en. Esto mantendrá la subvisor y LEDs en lugar de como mantienen en una forma curvada. Además, no hay necesidad para utilizar cualquier pegamento para fijar el soporte del LED visera sub, como los tubos de aluminio mantendrá los apoyos de la visera reprimieron. (foto 11)
Deja la película protectora en el subvisor de PET hasta más tarde!
Materiales necesarios:
- plástico PETG transparente 1/16"
- hoja de aluminio de 1/16"
- tubo de aluminio de pared delgada de 3/8"
- Tornillos de cabeza avellanados
Herramientas necesarias:
- Taladro de columna
- Anime o sierra de cinta
- Limas Manuales
- Taladro y brocas
- 120, 220, papel de lija de grano 400
