Construcción de un calentador de agua caliente Solar parabólica usando 123D (5 / 10 paso)

Paso 5: Laser-corte y ensamble

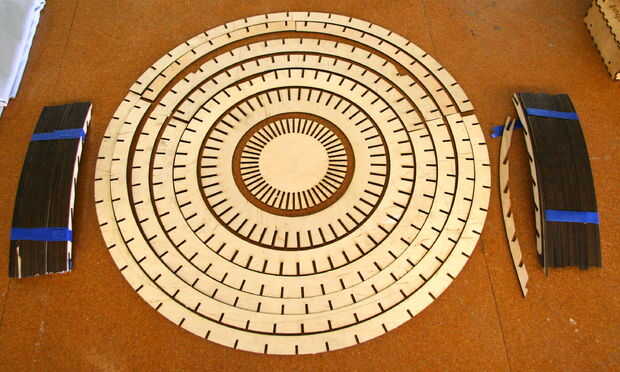

corté las piezas en un laser de Epilog de 120W 24 x 36.  Para el plato de 36" partes, tomó cerca de 3 horas a todo corte de. 25" madera contrachapada.  Es muy importante que su madera es perfectamente plano sobre la cama del corte, de lo contrario el láser no enfocado correctamente y no corta bien.  Usé cinta ayuda espera mina plana, pero llanura de mantener en mente al comprar su material.

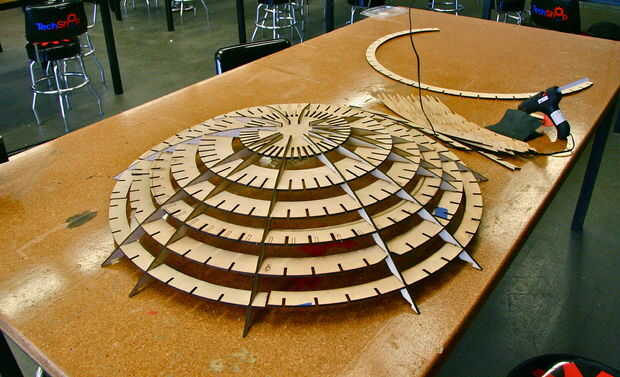

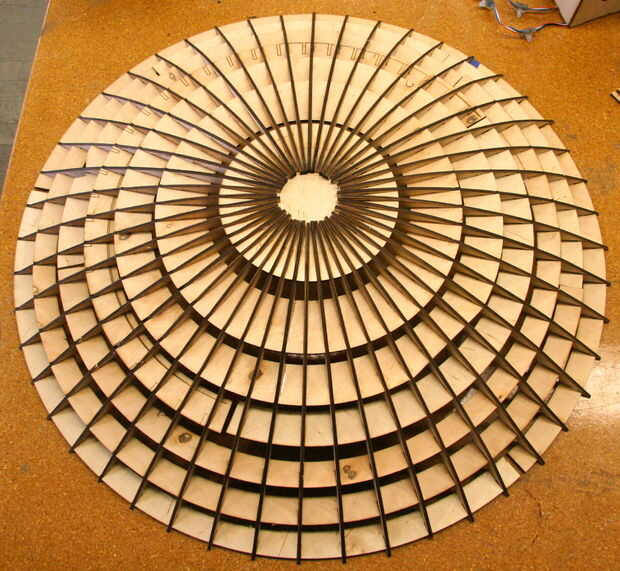

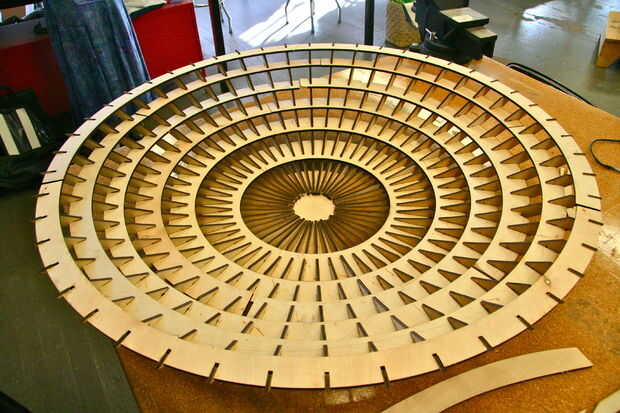

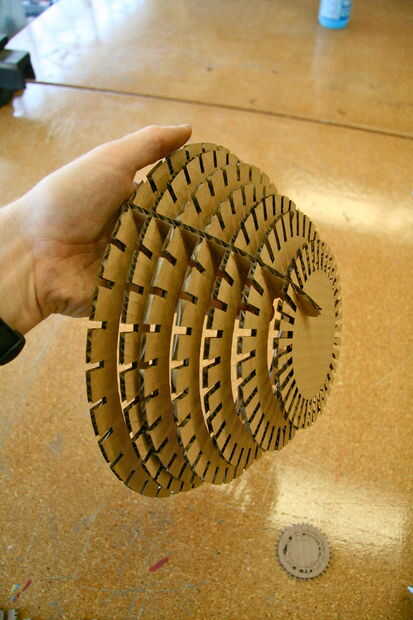

Una vez que todo fue cortado, fue tiempo para la Asamblea.  123D make hace una cuidada animación de cómo su plato puede ser montado.  Para este trabajo, usé un poco de pegamento caliente para mantener los tres primeros se apoya en su lugar, pero después de que, no se necesita pegamento.  Había suficiente fricción que el plato se sostuvo juntos perfectamente.
