Paso 4: Cortar la forma de 123D hacen

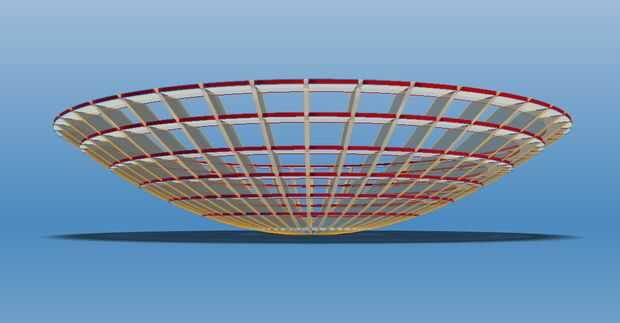

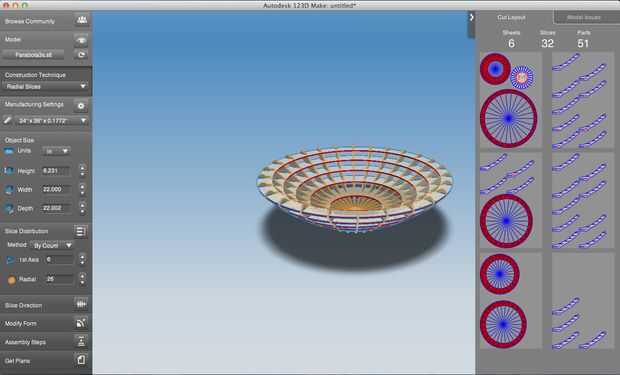

123D make le permite convertir su forma 3d en un entramado de perfiles 2d que pueden cortar y montar juntos. Después de importar mi forma, escala para el tamaño más grande que pude hacer en mi cortador del laser y elegí un patrón de corte radial. Elegí la dirección sector centro desde el plato (como radios) y hacia arriba como los anillos. 123D make calcula automáticamente los perfiles necesitaba para el entramado y agrega las ranuras de modo que cada pieza se desliza en el lugar correcto.
Comencé haciendo un plato de diámetro de 11 pulgadas de cartón como un prototipo, luego hizo un 36" diámetro plato de. 25" madera contrachapada. Algoritmo de anidamiento de 123D make desechos material poniendo muy pocos segmentos en una hoja determinada. Quería diseñar el patrón de uso de mi material, así que después de generar las hojas laser, los consolidó en CorelDraw. Para el plato de 36", tuve que cortar los anillos más grandes en piezas separadas, así que partí en CorelDraw antes de cortar. (Mirando hacia atrás, habría hecho las piezas del anillo de bloqueo como un puzzle, agregando rigidez más.)
