Construcción de su propio iPad Arcade (10 / 15 paso)

Paso 10: Paso siete: la tapa

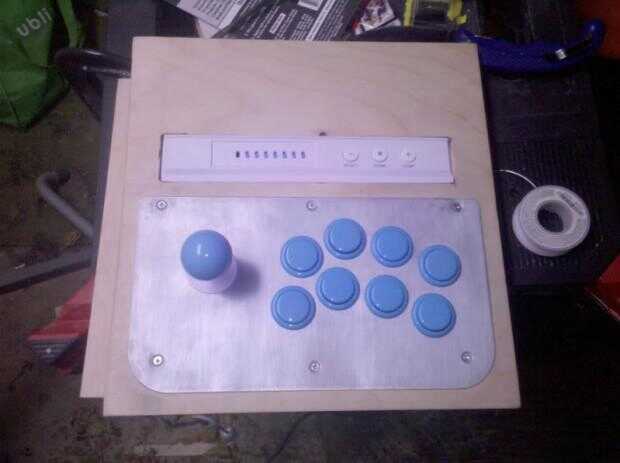

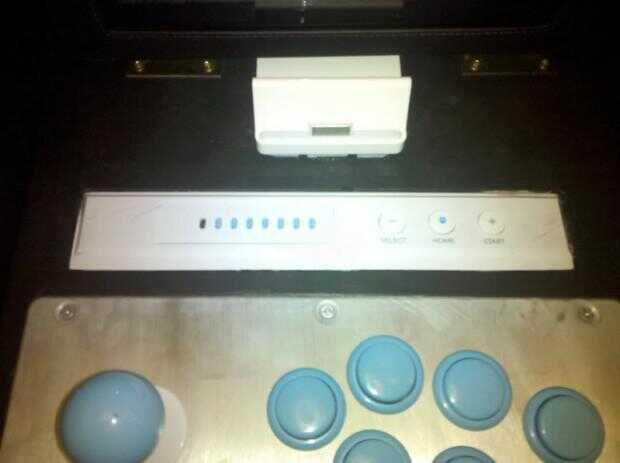

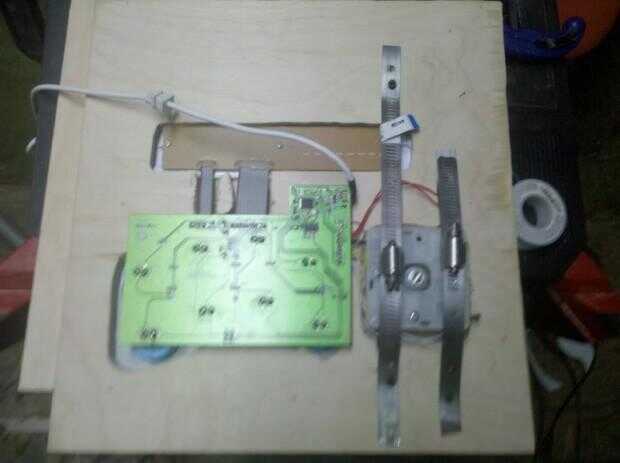

me gustaría tomar un momento para recordarle que debe medir con cuidado nos están cortando los agujeros para el stick arcade pero recuerda todo lo seguirá siendo en el mismo lugar relativo cuando hemos terminado por lo que el espacio entre los botones y el stick siempre será el mismo. Utilizar el router para sacar trozos de madera que puede fijarse el stick arcade. Usted tendrá que quitar un espacio suficientemente grande para que todos los botones para caber a través como se muestra en esta imagen. Utilice la placa metálica como guía para saber donde necesita la ruta.  No necesita preocuparse sobre la placa de circuito como los botones son lo suficientemente largos para darle espacio. También necesita crear un borde que sujete la alterna de turbo, botones select y home de start. Para hacer esto simplemente ruta hacia fuera un rectángulo del tamaño de toda la agrupación a mitad de camino a través de la madera en la parte superior. Luego vienen alrededor de una pulgada en extremo y en ruta hacia fuera por el resto de la madera en este rectángulo más pequeño. Asegúrese de alinear el agujero con la placa de circuito. Luego necesitas hacia fuera un lugar para el palo a fijarse en la ruta. En la parte inferior de la tabla ruta sobre 3/4tas a través de la madera, porque esto se verá reforzado por una placa de metal más tarde. Ruta un espacio ligeramente más grande que la base que sostiene el palillo para dejar espacio para los cables y ajuste.  Ir a través de la madera directamente sobre la palanca para crear un agujero para el palillo sí mismo. El agujero puede ser ligeramente más grande que el agujero en la placa de metal que viene de la palanca de arcade. Finalmente la ruta nuestros espacios en la parte inferior de los cables funcionar para que los empalmes de la soldadura no destacó más adelante. Taladre agujeros guía para los tornillos de la placa metálica y tornillos en su lugar. Encontrar el adhesivo de capa quitar y fijar a un lado anterior. Corte alrededor de los botones en la forma del agujero que hiciste para que pasar y colocar la abertura debajo de la placa de metal para que alinee con los agujeros del botón. Esto hace que los botones apretados y no meneo cuando juegas. Vuelva a colocar los botones en la placa metálica. Vuelva a colocar la placa de circuito y soldar los botones volver otra vez. Coloque la base del joystick en la parte inferior de la tapa asegurándose de que tenerlo alineado a la derecha y que se enfrenta correctamente. (para comprobar frente a sólo asegúrese de que la longitud de los cables tiene sentido. Algunos son más que los otros el más largo deben ser a la izquierda si frente a la parte superior de la Junta, cuando buscas en la parte inferior) corte sus abrazaderas de fontanería por la mitad y taladrar los agujeros en cada pieza. En la Junta del tornillo a cada lado de la base y apriete en la base para fijar en la tapa. Si está alineado mal simplemente afloje la abrazadera y ajuste y apriete de nuevo. Vuelva a colocar la palanca de mando. Empuje el Banco turbo en su lugar. Cuando termines se verá como esto.
