Construcción de brazo robótico con partes Makeblock (1 / 4 paso)

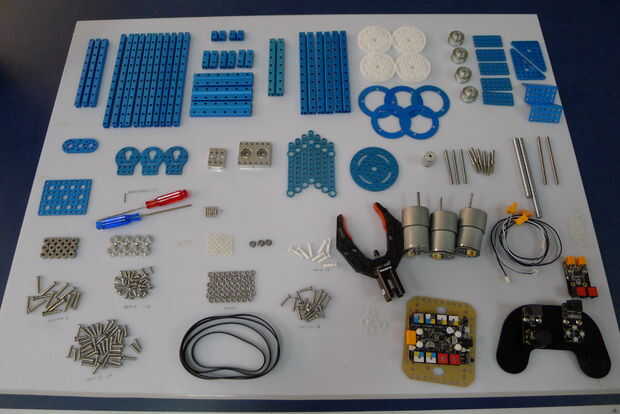

Paso 1: Lista de materiales

Lista de piezas mecánicas:

  1. Beam0808-136 x 3
  2. Beam0808-184 x 11
  3. Beam0824-016 V2.1 x 2
  4. Beam0824-032 V2.1 x 3
  5. Beam0824-096 V2.1 x 3
  6. Beam0824-112 V2.1 x 1
  7. Beam0824-160 V2.1 x 3
  8. Polea dentada 90T x 4
  9. Calendario polea rebanada 90T x 5
  10. Polea dentada 32T x 4
  11. Placa de 3 X 6 x 5
  12. Placa 7 x 9 x 1
  13. Triángulo 6 x 8 placa x 2
  14. Un x 7 de la placa
  15. Soporte de 3 x 3 x 0
  16. Soporte de 3 x 6 x 2
  17. Placa O1 x 1
  18. 37mm soporte Motor V2.1 x 3
  19. Eje eje Claming 8 mm x 1
  20. Soporte del cojinete de 8mm A x 2
  21. Disco D72 x 1
  22. Acoplamiento flexible 4x4m m x 1
  23. D eje 4-50 x 3
  24. Eje roscado 4x39mm x 6
  25. D8x96mm eje x 1
  26. D8x128mm eje x 1
  27. Eje del círculo 4 x 80 x 2
  28. Eje de 4 mm x 15 de cuello
  29. Eje cuello 8 mm x 8
  30. Anillo plástico 4 x 8 x 1 x 3
  31. Anillo plástico 4 x 7 x 2 x 20
  32. Anillo plástico 8 x 11 x 2 x 5
  33. Teniendo 8 × 16 × 5 x 2
  34. Brida del rodamiento 4x8x3mm x 3
  35. Remache plástico 40120 x 8
  36. DC Motor 37mm V2.0 50rad / min x 1
  37. DC Motor 37mm V2.0 20rad / min x 2
  38. Pinza Robot Makeblock x 1
  39. Tornillo avellanado M3x6 x 12
  40. 89MXL x 1
  41. 112MXL x 1
  42. 128MXL x 2
  43. Tuerca M4 x 52
  44. Tornillo sin cabeza M3 × 5 x 35
  45. M4X8 x 29
  46. M4X14 x 44
  47. M4x16 x 16
  48. M4X22 x 13

Proyecto de ley de repuestos:

  1. Me-placa base x1
  2. RJ25 Adaptador x1
  3. De la pared adaptador fuente de alimentación: 12VDC x1
  4. Mi Joystick
  5. Me cuatro dedos
  6. Me controlador Dual de Motor
  7. 6P6C RJ25 cable 50cm x2
  8. Cable USB A macho a B macho x1

Herramientas:

  1. Destornillador hexagonal 2,5 mm x1
  2. Cruz destornillador 3mm x1
  3. Llave 7mm x1
  4. HEX Key Allen 1.5mm x2
