Conseguir un acceso SD-ranura para tarjetas en la impresora Mendel90, además de cobertura electrónica (1 / 2 paso)

Paso 1: Instalar la extensión de la tarjeta SD

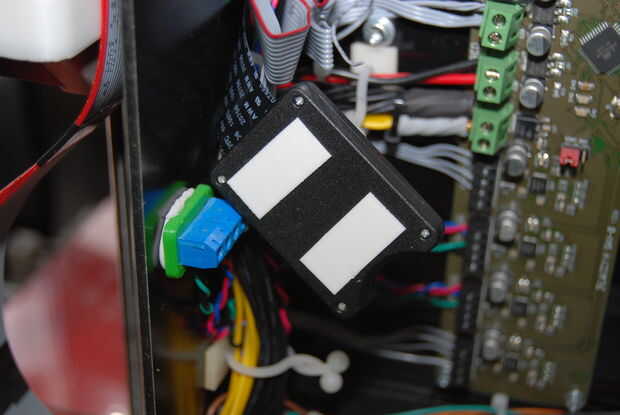

Coloque algunos doble cara adhesiva en un lado de la extensión de la tarjeta SD y montarlo en la impresora.

El mejor lugar que he encontrado es en el lado derecho, sobresale hacia los lados.
Pero si no vas a hacer la cubierta, usted puede colocarlo donde quieras. Me pareció mejor montarlo sobresale un poco, para hacer un poco más fácil llegar a la tarjeta SD. Pero el lugar lo que te gusta.

Si utiliza la cubierta electrónica, coloque la ranura SD nueva 110mm por encima de la fuente de alimentación. O si ya has impreso la cubierta, montar la parte inferior de la misma y coloque la ranura SD justo por encima de él.

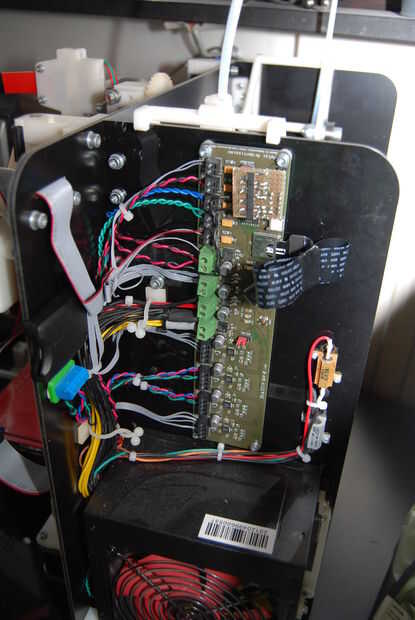

Cómo te corres que el cable plano flex puede depender un poco cómo has montado tu otro cableado. Pero en mi impresora la mejor forma era ir con todos los cables y con el PCB Meltzi y simplemente por la ranura de µSD, y luego tiene el resto de la flexión plana ir zig-zag un vouple de veces, y luego había grabado lo juntos muy bien.

Nota: No doble el cable flex plano en las esquinas agudas, desea que la ronda de bien o lo hará más probable rotura.

Si usted no va a utilizar la tapa de la electrónica, ahora se hacen! Inserte una tarjeta estándar del SD en la ranura nueva y debe todo gran trabajo.
