Conmutador de pedal de Arduino 5 programable (1 / 1 paso)

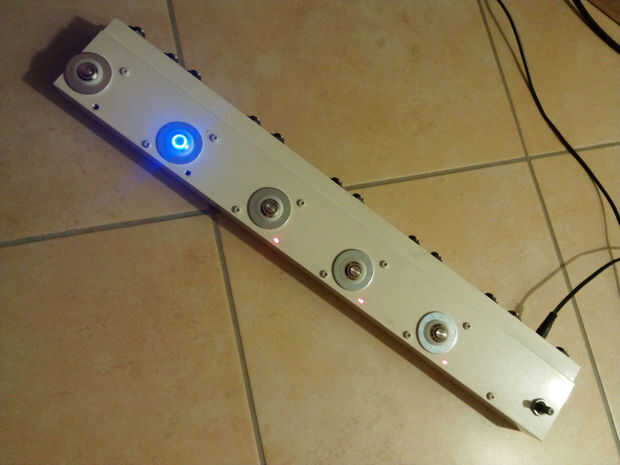

Paso 1: Pedal conmutador Arduino 5 programable

Así que aquí están las partes:

-1 x arduino Nano con Atmega328 incorporada (~ 4-5$)

-1 x fuente de alimentación de amplificador de 5 voltios/2 (~ 10 $)

-3 x selector rotativo de formas (~ 4$)

-5 x SPST interruptores momentáneos (~ 15$)

-5 x módulos de relé doble (~ 15$)

-12 x jack hembra chasis 6,3 (~ 20$)

-x leds 10 (la mitad de un color diferente)

-5 x 220 a 560 ohmios resistencia (cacahuetes...)

-algunos de repuesto cable (...)

~ 70$ si no tienes ninguno de estos como de repuesto

(no incluye: metal chasis o leñera o lo que sea...)

------------------------------------------------------------------------------------

y aquí están las herramientas:

-plyers

-estación de soldadura

-eventualmente algunas herramientas para trabajar la madera y metal/plástico

------------------------------------------------------------------------------------

Aquí está la parte de código: (muchas gracias a Anton Efremoff por sus comentarios y sugerencias) Consejo: no olvide agregar "/ /" en estas dos líneas si desea guardar su programación después del arranque para arriba!

para (int = 0; i < 512; i ++)
EEPROM.write(i,0); Aquí es sólo para inicializar memoria EEPROM en caso de depuración

' L primero tienen que Descargar e instalar la biblioteca de keypad.h aquí:
